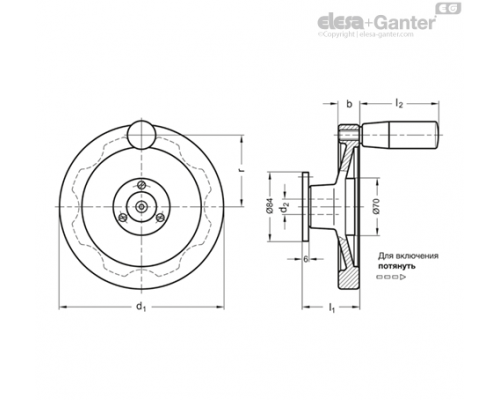

| Опис | d2 H7 | l2 | Ø Handle | l1 | R | B | d1 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

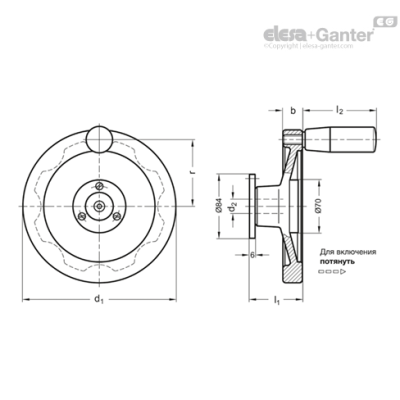

| GN 327-160-K14-D-1 | K 14 | 82.5 | 26 | 66 | 71 | 18 | 160 | 2000г | 2 тижні | 14945.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-160-K14-D-2 | K 14 | 82.5 | 26 | 66 | 71 | 18 | 160 | 1806г | 2 тижні | 14876.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-160-K16-D-1 | K 16 | 82.5 | 26 | 66 | 71 | 18 | 160 | 1794г | 2 тижні | 14945.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-160-K16-D-2 | K 16 | 82.5 | 26 | 66 | 71 | 18 | 160 | 1790г | 2 тижні | 14876.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-160-K18-D-1 | K 18 | 82.5 | 26 | 66 | 71 | 18 | 160 | 1774г | 2 тижні | 14945.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-160-K18-D-2 | K 18 | 82.5 | 26 | 66 | 71 | 18 | 160 | 1770г | 2 тижні | 14876.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-160-K20-D-1 | K 20 | 82.5 | 26 | 66 | 71 | 18 | 160 | 1753г | 2 тижні | 14945.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-160-K20-D-2 | K 20 | 82.5 | 26 | 66 | 71 | 18 | 160 | 1752г | 2 тижні | 14876.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-200-K14-D-1 | K 14 | 82.5 | 26 | 68 | 89 | 20.5 | 200 | 2151г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-200-K14-D-2 | K 14 | 82.5 | 26 | 68 | 89 | 20.5 | 200 | 2147г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-200-K16-D-1 | K 16 | 82.5 | 26 | 68 | 89 | 20.5 | 200 | 2135г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-200-K16-D-2 | K 16 | 82.5 | 26 | 68 | 89 | 20.5 | 200 | 2131г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-200-K18-D-1 | K 18 | 82.5 | 26 | 68 | 89 | 20.5 | 200 | 2117г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-200-K18-D-2 | K 18 | 82.5 | 26 | 68 | 89 | 20.5 | 200 | 2113г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-200-K20-D-1 | K 20 | 82.5 | 26 | 68 | 89 | 20.5 | 200 | 2094г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 327-200-K20-D-2 | K 20 | 82.5 | 26 | 68 | 89 | 20.5 | 200 | 2090г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип A : без ручки
- Тип D : з ручкою, що обертається
Ідентифікаційний номер
- Варіант виконання 1 : з втулкою підшипника
- Варіант виконання 2 : з центруючим кільцем
Корпус маховика
Алюміній
Полірований та обточений обід
Сполучні елементи
- Азотована сталь
- Робоча поверхня відшліфована та/або з PTFE-покриттям
- Чорний опорний фланець
Циліндричні ручки, що обертаються GN 598
- Пластик, технополімер, чорного кольору, матова поверхня.
- Шпиндель із оцинкованої сталі, синій пасивований

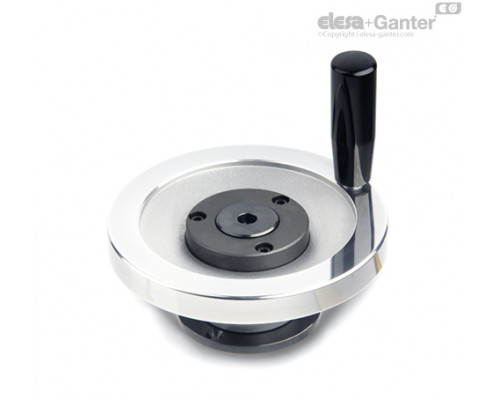

Безпечні маховики GN 327 відповідають найвищим стандартам охорони праці та техніки безпеки, т.к. маховик, що у неробочому стані, фіксується на нерухомому елементі, опорному фланці. Маховик повністю від'єднаний від валу, що обертається.
Опорний фланець також може з'єднуватися з валом за допомогою опорної втулки (рис.1) Ця опорна втулка є сухим підшипником (DU-втулка). Зазвичай, вал має окрему опору підшипникову, а опорна втулка служить для центрування опорного фланця.
Центрування може бути виконано центруючим кільцем (виконання No.2), якщо з боку механізму передбачено відповідний отвір. В цьому випадку немає необхідності в підшипникових втулках, і тертя підшипників (нагрів) не відбудеться.
Втулка валу та шків розподільного валу поставляються у вигляді двох окремих компонентів. Перед складанням переконайтеся, що втулка валу може плавно висуватися і вільно пересуватися по валу.
Належне функціонування гарантується лише у випадку, якщо:
- втулка валу та робоча поверхня підшипника знаходяться на одному рівні один з одним
- Вісь валу знаходиться під прямим кутом до робочої поверхні підшипника з боку машини.
Конструкція із втулкою підшипника (Тип 1)
Маховик і втулка валу надягають на вал одночасно, опорний фланець щільно пригвинчується, а втулка валу фіксується в осьовому напрямку за допомогою шківа розподільчого валу
Конструкція з центруючим кільцем (тип 2)
За допомогою центруючого кільця маховик можна відразу прикрутити до фланця підшипника. Потім надягніть втулку валу на вал і зафіксуйте її в осьовому напрямку за допомогою шківа розподільчого валу.
