Name: GN 333
Brand: Elesa Ganter
SKU: GN 333-B
Availability: OutOfStock

* GN 333-B:

Опис

l ±0.25

Вага

Наявн.

Ціна

GN 333-28-200-B-EL

200

420г

2 тижні

1253.25грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	200
h1	50
h2	66
d1	28

1253.25грн.

Наявн.: 2 тижні

GN 333-28-200-B-ES

200

420г

2 тижні

1253.25грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	200
h1	50
h2	66
d1	28

1253.25грн.

Наявн.: 2 тижні

GN 333-28-200-B-SW

200

420г

2 тижні

1277.55грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	200
h1	50
h2	66
d1	28

1277.55грн.

Наявн.: 2 тижні

GN 333-28-250-B-EL

250

440г

2 тижні

1304.10грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	250
h1	50
h2	66
d1	28

1304.10грн.

Наявн.: 2 тижні

GN 333-28-250-B-ES

250

440г

2 тижні

1304.10грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	250
h1	50
h2	66
d1	28

1304.10грн.

Наявн.: 2 тижні

GN 333-28-250-B-SW

250

440г

2 тижні

1336.95грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	250
h1	50
h2	66
d1	28

1336.95грн.

Наявн.: 2 тижні

GN 333-28-300-B-EL

300

458г

2 тижні

1343.25грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	300
h1	50
h2	66
d1	28

1343.25грн.

Наявн.: 2 тижні

GN 333-28-300-B-ES

300

458г

2 тижні

1343.25грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	300
h1	50
h2	66
d1	28

1343.25грн.

Наявн.: 2 тижні

GN 333-28-300-B-SW

300

458г

2 тижні

1384.65грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	300
h1	50
h2	66
d1	28

1384.65грн.

Наявн.: 2 тижні

GN 333-28-350-B-EL

350

483г

2 тижні

1408.95грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	350
h1	50
h2	66
d1	28

1408.95грн.

Наявн.: 2 тижні

GN 333-28-350-B-ES

350

483г

2 тижні

1408.95грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	350
h1	50
h2	66
d1	28

1408.95грн.

Наявн.: 2 тижні

GN 333-28-350-B-SW

350

483г

2 тижні

1446.75грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	350
h1	50
h2	66
d1	28

1446.75грн.

Наявн.: 2 тижні

GN 333-28-400-B-EL

400

506г

2 тижні

1434.15грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	400
h1	50
h2	66
d1	28

1434.15грн.

Наявн.: 2 тижні

GN 333-28-400-B-ES

400

506г

2 тижні

1434.15грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	400
h1	50
h2	66
d1	28

1434.15грн.

Наявн.: 2 тижні

GN 333-28-400-B-SW

400

506г

2 тижні

1461.60грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	400
h1	50
h2	66
d1	28

1461.60грн.

Наявн.: 2 тижні

GN 333-28-500-B-EL

500

556г

2 тижні

1537.65грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	500
h1	50
h2	66
d1	28

1537.65грн.

Наявн.: 2 тижні

GN 333-28-500-B-ES

500

556г

2 тижні

1537.65грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	500
h1	50
h2	66
d1	28

1537.65грн.

Наявн.: 2 тижні

GN 333-28-500-B-SW

500

556г

2 тижні

1575.90грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	500
h1	50
h2	66
d1	28

1575.90грн.

Наявн.: 2 тижні

GN 333-28-600-B-EL

600

600г

2 тижні

1647.90грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	600
h1	50
h2	66
d1	28

1647.90грн.

Наявн.: 2 тижні

GN 333-28-600-B-ES

600

600г

2 тижні

1647.90грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	600
h1	50
h2	66
d1	28

1647.90грн.

Наявн.: 2 тижні

GN 333-28-600-B-SW

600

600г

2 тижні

1666.80грн.

Характеристики

b1	25
b2	14
b3	50
b4	66
l ±0.25	600
h1	50
h2	66
d1	28

1666.80грн.

Наявн.: 2 тижні

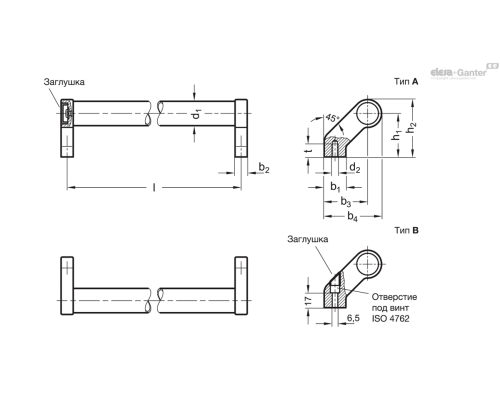

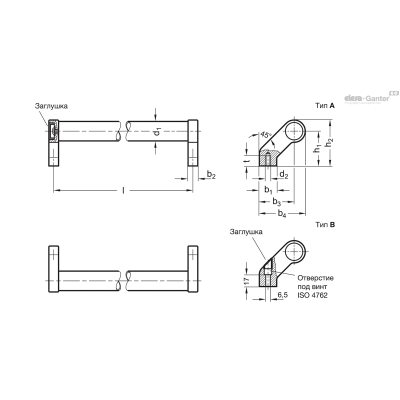

Типи

Тип A : монтаж з внутрішньої сторони (різьбовий глухий отвір)
Тип B : монтаж з боку оператора (тільки для d ₁ = 28)

Трубка ручки

Алюміній, товщина стінок 1,5 мм

З пластиковим покриттям

Чорний колір RAL 9005, текстуроване оздоблення поверхні SW

Опори ручки, чорний колір

Анодовані, природний колір EL

Опори ручки, чорний колір

Анодовані, природний колір ES

Опори ручки, сріблястий колір

Опори ручки

Цинк, лиття під тиском

З пластиковим покриттям, текстурована поверхня

Чорний колір, RAL 9005 для SW/EL

Сріблястий колір, RAL 9006

Заглушка

Пластик, світло-сірий колір

Заглушка для типу B

Пластик

Чорний колір для SW/EL

Світло-сірий колір для ES

Трубка ручок GN 333 кріпиться до основ без подальшої механічної обробки, що дозволяє легко реалізовувати нестандартні довжини .

Типова сфера застосування трубчастих ручок GN 333 – двостулкові двері в машинах або пристроях.

Крім того, для дуже довгих ручок трубчастих в комплект можуть бути додані опори. Окремі опори для трубчастих ручок Ø 28 (тип A) доступні у вигляді GN 333.8 .

GN 333.8 Опори ручки (для трубок Ø 28)

Інформація щодо максимально допустимого навантаження
