Продукція
  • GN 350.5

GN 350.5

Комплекти для вирівнювання

Модулі позиціонування

GN 350.5
GN 350.5
Опис
Вага Наявн. Ціна
GN 350.5-25-6,6-27-ST 80г 2 тижні 2957.85грн.
GN 350.5-25-6,6-40-ST 85г 2 тижні 3317.40грн.
GN 350.5-32-11-32-ST 120г 2 тижні 3331.35грн.
GN 350.5-32-11-49-ST 200г 2 тижні 3834.90грн.
GN 350.5-32-6,6-32-ST 140г 2 тижні 3348.45грн.
GN 350.5-32-6,6-49-ST 147г 2 тижні 3834.90грн.
GN 350.5-32-9-32-ST 130г 2 тижні 3348.45грн.
GN 350.5-32-9-49-ST 147г 2 тижні 3834.90грн.
GN 350.5-45-11-41-ST 360г 2 тижні 4802.40грн.
GN 350.5-45-11-61-ST 360г 2 тижні 5382.90грн.
GN 350.5-45-13,5-41-ST 350г 2 тижні 4754.70грн.
GN 350.5-45-13,5-61-ST 510г 2 тижні 5382.90грн.
GN 350.5-45-17,5-41-ST 360г 2 тижні 4251.15грн.
GN 350.5-45-17,5-61-ST 470г 2 тижні 5331.15грн.
GN 350.5-58-17,5-53-ST 780г 2 тижні 6734.25грн.
GN 350.5-58-17,5-79-ST 1184г 2 тижні 7562.25грн.
GN 350.5-58-22-53-ST 770г 2 тижні 6699.60грн.
GN 350.5-58-22-79-ST 840г 2 тижні 7523.10грн.
GN 350.5-58-26-53-ST 760г 2 тижні 6666.75грн.
GN 350.5-58-26-79-ST 830г 2 тижні 7486.20грн.
GN 350.5-70-22-61-ST 1300г 2 тижні 9218.25грн.
GN 350.5-70-22-94-ST 2100г 2 тижні 9740.70грн.
GN 350.5-70-26-61-ST 1400г 2 тижні 9171.00грн.
GN 350.5-70-26-94-ST 1900г 2 тижні 9694.35грн.
GN 350.5-70-33-61-ST 1100г 2 тижні 9128.70грн.
GN 350.5-70-33-94-ST 1800г 2 тижні 9694.35грн.
GN 350.5-80-26-105-ST 2900г 2 тижні 13278.15грн.
GN 350.5-80-26-67-ST 1650г 2 тижні 10824.75грн.
GN 350.5-80-33-105-ST 1911г 2 тижні 13144.95грн.
GN 350.5-80-33-67-ST 1550г 2 тижні 10715.85грн.
GN 350.5-80-39-105-ST 1811г 2 тижні 13014.00грн.
GN 350.5-80-39-67-ST 1450г 2 тижні 10558.35грн.
Характеристики

Варіант виконання зі сталі

Сталь, 1.7225 (42 CrMo 4V) ST

гальванічно оцинкована з блакитною пасивацією

Варіант виконання з нержавіючої сталі

Нержавіюча сталь AISI 303 NI

(X 10 CrNiS 18-9 )

F1: макс. загальне навантаження

F2: макс. сумарна величина за вирахуванням макс. попереднього навантаження

  • для гвинтів 8.8 µ = 0,125 (Сталевий варіант виконання)
  • для гвинтів 6.8 µ = 0,14 (Версія виконання з нержавіючої сталі)
Інформація

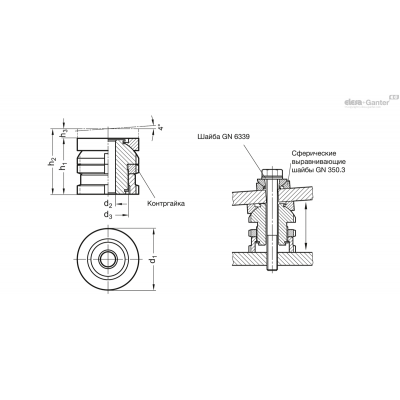

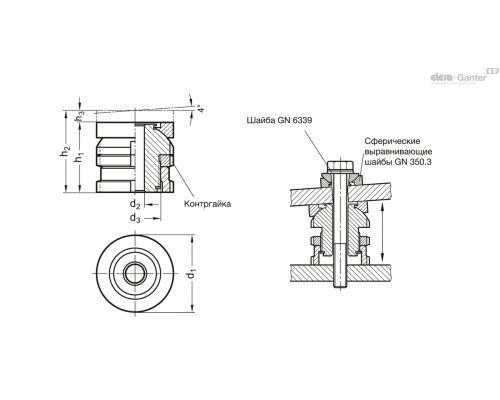

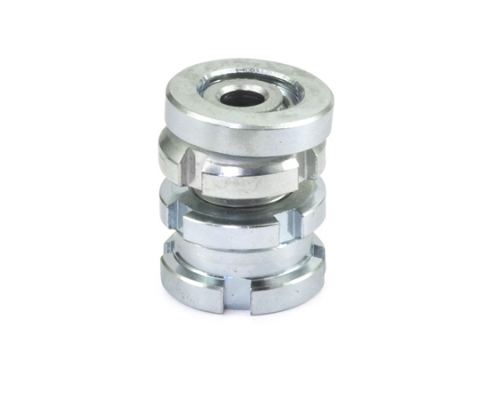

Комплекти для вирівнювання GN 350.5 використовуються для вирівнювання, регулювання та з'єднання. Сферична шайба забезпечує точний монтаж двох непаралельних площин при необхідному нахилі до 4°.

Вони мають різьбову верхню муфту і нижню муфту з внутрішнім різьбленням. DIN 1810 .. Стопорне кільце також служить як обмежувач висоти в межах максимального значення.

Технічна інформація
Аксесуари
  • Ключ для круглих шліцевих гайок DIN 1810 (номер коду див. в таблиці)
Питань: 0

Немає запитань про цей товар.
