Тип (за типами опор)
- Тип A0 без гумової підкладки
- Тип A1 з гумовою підкладкою, одягається, чорний колір
- Тип A3 з гумовою підкладкою , вулканізована, чорний колір
Варіант виконання (гвинт)
- Варіант виконання S без гайки, зовнішній шестигранник в основі
- Варіант виконання SK з гайкою, зовнішній шестигранник в основі
- Варіант виконання U без гайки, зі шліцем під шестигранник зверху, з гранню під ключ у підставі
- Варіант виконання UK з гайкою, зі шліцем під шестигранник зверху, з гранню під ключ в основі
- Варіант X Зовнішній шестигранник з внутрішнім різьбленням
Опорна пластина
Сталь
Оцинкований, синій пасивований
Різьбовий стрижень
Сталь
Оцинкований, синій пасивований
Шестигранні гайки ISO 4032
Сталь
Оцинкований, синій пасивований
Гумова підкладка
- Одягається
- чорний колір, TPE (Santoprene®) ≈ 80А
Гумова підкладка
- вулканізована
- чорний колір, NBR (Perbunan®)
70±5 Шор А

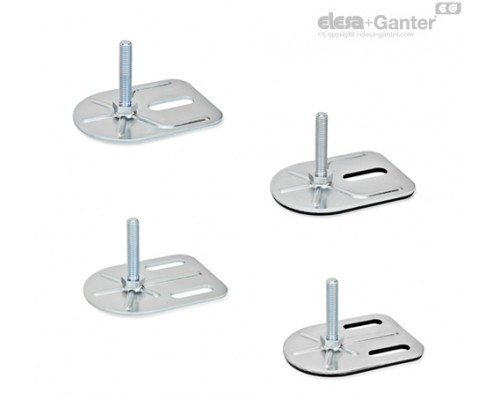

Регульовані опори GN 42 можуть використовуватися в різних комбінаціях опорних пластин та у виконаннях з регульованим шпинделем.
Кріплення регульованих опор до монтажної поверхні за допомогою фіксуючого виступу забезпечує запобігання боковому зміщенню. Крім того, моделі з гумовою підкладкою захищають чутливі поверхні.
Регульовані опори поставляються у повністю зібраному вигляді і є нерозбірними.

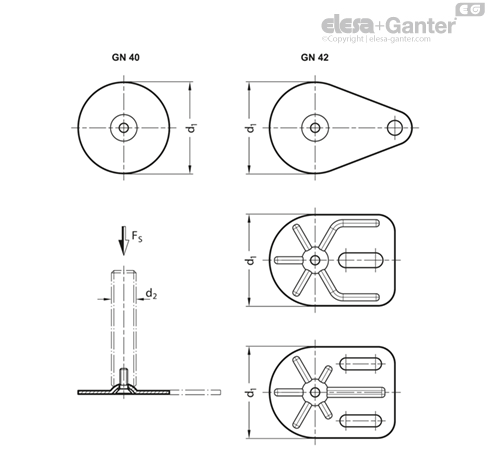

| d1 | - | - | d2 | Статичне навантаження Fs в кН | - | - |
| GN 40 | GN 42 | GN 42 | - | Варіанти виконання різьбового стрижня | - | - |
| - | Капляподібна форма | Прямокутна форма | - | S / SK | U / UK | X |
| 40 | - | - | M 8 | 7 | - | 7 |
| 40 | - | - | M 10 | 7 | - | 7 |
| 40 | - | - | M 12 | 7 | - | 7 |
| 40 | - | - | M 16 | - | 7 | 7 |
| 50 | 50 | - | M 8 | 8 | - | 8 |
| 50 | 50 | - | M 10 | 8 | - | 8 |
| 50 | 50 | - | M 12 | 8 | - | 8 |
| 50 | 50 | - | M 16 | - | 8 | 8 |
| 60 | 60 | - | M 8 | 8 | - | 8 |
| 60 | 60 | - | M 10 | 10 | - | 10 |
| 60 | 60 | - | M 12 | 10 | - | 10 |
| 60 | 60 | - | M 16 | - | 10 | 10 |
| 80 | 80 | 80 | M 8 | 8 | - | 8 |
| 80 | 80 | 80 | M 10 | 10 | - | 10 |
| 80 | 80 | 80 | M 12 | 12 | - | 12 |
| 80 | 80 | 80 | M 16 | - | 12 | 12 |
| 80 | 80 | 80 | M 20 | - | 16 | 16 |
| 80 | 80 | 80 | M 24 | - | 16 | - |
Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження була застосована перпендикулярно до опорної пластини (без гумової підкладки). Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.
Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.
Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм2.
Дані, зазначені стосовно міцності, є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не тягнуть за собою виникнення гарантійних зобов'язань у плані якості.
Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.
| Варіанти виконання різьбового стрижня | ||
 |
 |
 |
| S / SK: зовнішній шестигранник в основі при d2M 8, M 10, M 12 | U / UK: шліцем під шестигранник зверху та лиска під ключ у підставі при d2M 16, M 20, M 24 | X: зовнішній шестигранник з внутрішнім різьбленням при d2 M 8, M 10, M 12, M 16, M 20 |
