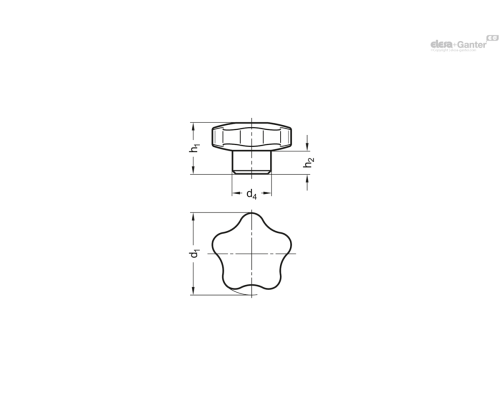

| Опис | d4 -0.5 | h1 -1 | h2 ≈ | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 5336-40-A-MT | 15 | 26 | 12.5 | 40 | 31г | 2 тижні | 182.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 5336-50-A-MT | 19 | 33 | 16 | 50 | 69г | 2 тижні | 277.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 5336-60-A-MT | 21 | 41 | 20 | 60 | 101г | 2 тижні | 394.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 5336-70-A-MT | 26 | 47 | 23 | 70 | 163г | 2 тижні | 537.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Типи
- Тип A без отвору
- Тип C з глухим отвором H7 без різьблення
- Тип D з нарізним отвором
- Тип E з глухим різьбовим отвором
Алюміній
- матова поверхня (шліфована), зварний шов не видно MT
- полірована поверхня PL
Тип A (без отвору) поставляється тільки з матовою обробкою ( MT )
Інформація
Пелюсточні ручки GN 5336 виготовляються пресуванням, в результаті чого виходить дуже щільна структура з високою міцністю та гладкою поверхнею.
Оригінальний дизайн компанії ELESA spa, в даний час виріб виготовляється з металу з дозволу компанії.
Технічна інформація
- Перехресні отвори GN 110 -
Питань: 0
Немає запитань про цей товар.
GN 5336 324.49 KB
