Продукція
  • GN 607.1

GN 607.1

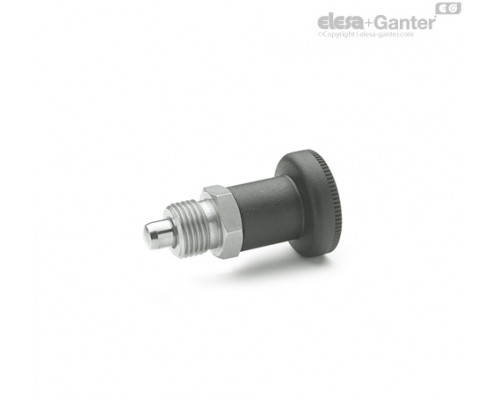

Штифти стопорні (фіксатори)

Стопорні штифти (фіксатори), нержавіюча сталь

GN 607.1
GN 607.1

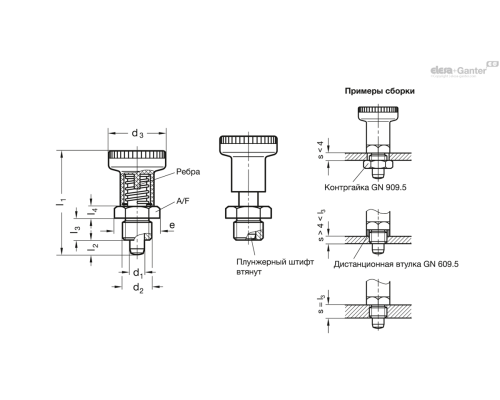

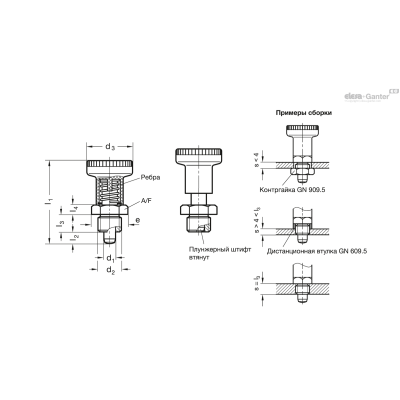

Опис
A/F
d1 Вісь -0.02/-0.05 Отвір H7
e ≈
l2 ±0.5
l3 -0.15
l4
Осьове навантаження в Н
Пружинне навантаження в Н ≈кінцеве
Пружинне навантаження в Н ≈початкове
l1
d2
d3
Вага Наявн. Ціна
GN 607.1-6-AK-NI 17 6 19.6 6 10 5 400 25 9 45 M 12 x 1.5 25 39г 2 тижні 1085.40грн.
GN 607.1-6-A-NI 17 6 19.6 6 10 5 400 25 9 45 M 12 x 1.5 25 34г 2 тижні 986.85грн.
GN 607.1-8-AK-NI 19 8 21.9 8 12 6 500 26 13 54 M 16 x 1.5 31 78г 2 тижні 1217.25грн.
GN 607.1-8-A-NI 19 8 21.9 8 12 6 500 26 13 54 M 16 x 1.5 31 57г 2 тижні 1094.85грн.
Характеристики

Типи

  • Тип A без контргайки
  • Тип AK з контргайкою

Варіант виконання зі сталі ST

  • чорніння
  • Плунжер: загартована сталь

Варіант виконання з нержавіючої сталі AISI 303 NI

Хімічно нікельований плунжер

Поворотна ручка

Пластик (поліамід PA)

  • чорний колір, матове оздоблення
  • чорний колір, матова обробка
Інформація
Стопорні штифти GN 607.1 з фіксацією стрижня у віджатому положенні застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для цього необхідно повернути відтягнуту ручку на 90 градусів. Насічка утримує штифт у цьому положенні.

Стопорні штифти GN 607.1 відрізняються компактними розмірами. Разом з ними використовуються дуже тонкі контргайки GN 909/GN 909.5 розширюють можливості монтажу. Стопорний виступ є невід'ємною частиною ручки та забезпечує надійну роботу у будь-який час.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 607.1 293.84 KB
GN 607.1-NI
