Продукція
  • GN 614

GN 614

Фіксатори пружинні

Корпус із латуні

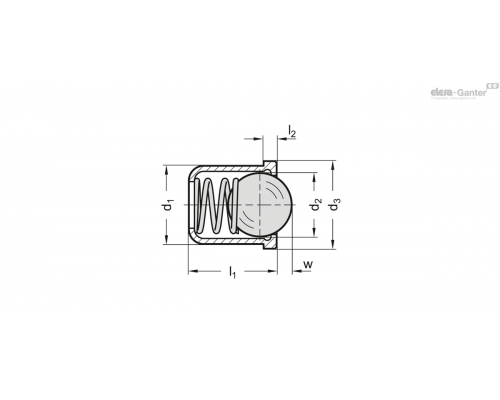

GN 614
GN 614
Опис
d1 +0.1
l1 ≈
l2 ≈
w
Пружинна навантаження в Н ≈початкова
Пружинная нагрузка в Н ≈конечная
d2
d3
Вага Наявн. Ціна

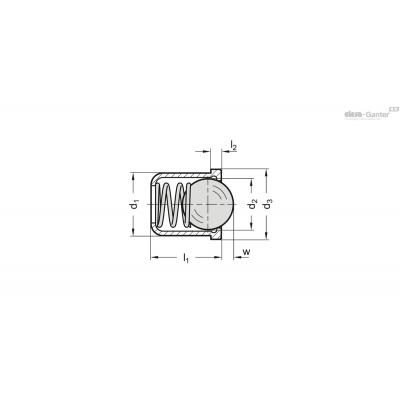

GN 614-3-MS 3 4 0.6 0.6 1.8 3.5 2.4 3.6 1г 2 тижні 172.80грн.
GN 614-4-MS 4 5 1 0.8 2.5 6 3 4.6 2г 2 тижні 102.60грн.
GN 614-5-MS 5 6 1 1 3 6.5 4 5.6 3г 2 тижні 107.10грн.
GN 614-6-MS 6 7 1 1.6 5.5 11.5 5 6.5 4г 2 тижні 113.40грн.
GN 614-8-MS 8 9 1 1.9 7 12.5 6.5 8.5 5г 2 тижні 131.40грн.
Характеристики
Типи
  • Тип NI : нержавіюча сталь, стандартне навантаження пружини
  • Тип NIL : нержавіюча сталь, легке навантаження пружини
  • Тип NIS : нержавіюча сталь, підвищене навантаження пружини
  • Тип MS : латунний корпус, кулька з нержавіючої сталі, стандартне навантаження пружини
  • Тип KU : корпус з пластику, кулька з нержавіючої сталі, стандартне навантаження пружини
  • Тип KD : корпус з пластику, кулька пластикова, стандартне навантаження пружини

Типи NI/NIL/NIS

  • Корпус
  • Нержавіюча сталь AISI 305
  • Листовий метал
  • Кулька
  • Нержавіюча сталь AISI 420C
  • загартований

Ідентифікація

  • Тип NIL: корпус з 1 поздовжньою розміткою
  • Тип NIS: корпус з 2 поздовжніми розмітками

Тип МС

  • Корпус
  • Латунь, обточка
  • Кулька
  • Нержавіюча сталь AISI 420C, загартована

Тип КУ

  • Корпус
  • Пластик, поліацеталь (POM)
  • Робоча температура до 50 °C
  • Синій колір
  • Кулька
  • Нержавіюча сталь AISI 420C, загартована

Тип КД

  • Корпус
  • Пластик, поліацеталь (POM)
  • Робоча температура до 50 °C
  • Синій колір
  • Кулька
  • Пластик, поліацеталь (POM)
  • Робоча температура до 50 °C
  • Білий колір

Натискна пружина

Нержавіюча сталь AISI 631

Інформація

Пружинні фіксатори GN 614 використовуються як упори, для натискно-витяжних дій, а також на ежекторах.

Допуск H7 рекомендується для установки отвору d 1 .

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 614 534.99 KB
