Продукція
  • GN 614.5

GN 614.5

Фіксатор пружинний

Пластиковий корпус та кулька

GN 614.5
GN 614.5

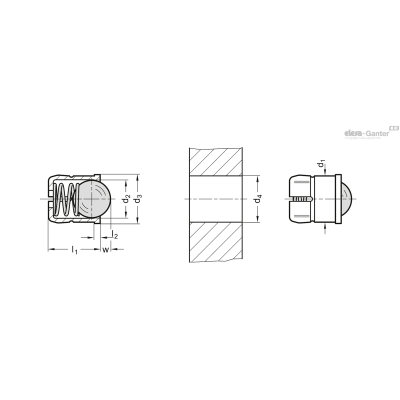

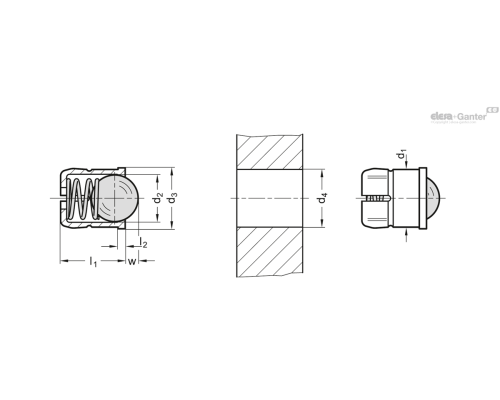

Опис
d1 +0.1
d4 +0.2
l1 ±0.2
l2
w
Пружинна навантаження в Н ≈початкова
Пружинне навантаження в Н ≈кінцеве
d2
d3
Вага Наявн. Ціна
GN 614.5-10-KD 10 10 13.5 1.5 2.4 11.9 22.3 8 11 2г 2 тижні 105.75грн.
GN 614.5-4-KD 4 4 5 1 0.8 3 6.5 3 4.6 1г 2 тижні 54.00грн.
GN 614.5-5-KD 5 5 6 1 1 6 9.4 4 5.6 1г 2 тижні 58.50грн.
GN 614.5-6-KD 6 6 7 1 1.6 6.2 12.6 5 6.5 1г 2 тижні 60.30грн.
GN 614.5-8-KD 8 8 9 1 1.9 10 20.4 6.5 8.5 1г 2 тижні 67.05грн.
Характеристики

Корпус

Пластик (поліацеталь POM) KU

термостійкість до 50 °C

Кулька

Нержавіюча сталь

  • AISI 420C
  • загартований

Корпус і кулька

Пластик (поліацеталь POM) KD

термостійкість до 50 °C

пружина

Нержавіюча сталь AISI 631

Інформація

Пружинні фіксатори GN 614.5 використовуються як упори, для натискно-витяжних дій, а також на ежекторах.

Геометрична форма пластикового корпусу виконує функцію автоматичного затиску, який компенсує допуски висвердлених отворів аж до 0,2 мм. Вона також забезпечує складання з загвинчуванням вручну і полегшує встановлення знизу вгору .

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 614.5 279.96 KB
GN 614.5-KD
