Продукція
  • GN 615.3

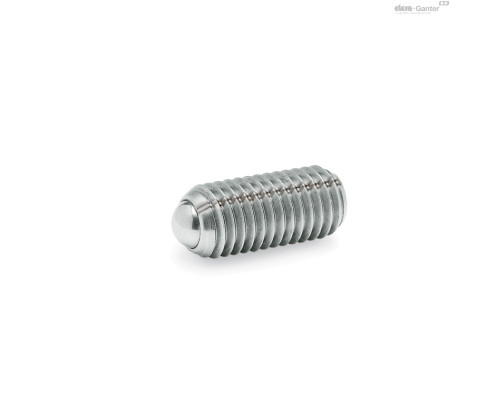

GN 615.3

Фіксатори пружинні

Нерж / сталь, підвищений. навантаження пружини, фіксатор різьблення. з'єднань PFB/MVK

GN 615.3
GN 615.3
Опис

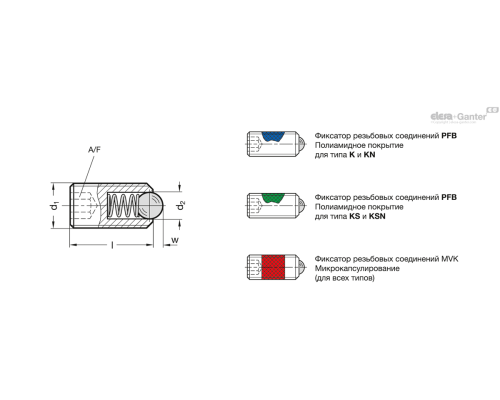

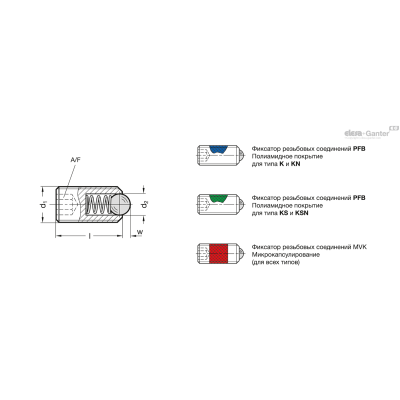

A/F
l ±0.1
w
Пружинна навантаження в Н≈ кінцева
Пружинна навантаження в Н≈ початкова
d1
d2
Вага Наявн. Ціна
GN 615.3-M10-KSN 5 23 2 104 57 M 10 6 8г 2 тижні 400.95грн.
GN 615.3-M10-KSN-PFB 5 23 2 104 57 M 10 6 8г 2 тижні 507.60грн.
GN 615.3-M12-KSN 6 26 2.5 110 61 M 12 8 13г 2 тижні 545.85грн.
GN 615.3-M12-KSN-PFB 6 26 2.5 110 61 M 12 8 13г 2 тижні 691.65грн.
GN 615.3-M16-KSN 8 33 3.5 142 68 M 16 10 32г 2 тижні 820.80грн.
GN 615.3-M16-KSN-PFB 8 33 3.5 142 68 M 16 10 32г 2 тижні 1120.05грн.
GN 615.3-M20-KSN 10 43 4.5 166 84 M 20 12 65г 2 тижні 1062.00грн.
GN 615.3-M24-KSN 12 48 5.5 237 127 M 24 15 103г 2 тижні 1701.90грн.
GN 615.3-M5-KSN 2.5 14 0.9 22 15 M 5 3 1г 2 тижні 320.85грн.
GN 615.3-M5-KSN-PFB 2.5 14 0.9 22 15 M 5 3 1г 2 тижні 422.10грн.
GN 615.3-M6-KSN 3 15 1 28 19 M 6 3.5 2г 2 тижні 320.85грн.
GN 615.3-M6-KSN-PFB 3 15 1 28 19 M 6 3.5 2г 2 тижні 400.05грн.
GN 615.3-M8-KSN 4 18 1.5 62 36 M 8 4.5 4г 2 тижні 349.20грн.
GN 615.3-M8-KSN-PFB 4 18 1.5 62 36 M 8 4.5 4г 2 тижні 433.80грн.
GN 615.3-M3-KSN 1.5 8 0.4 9 5 M 3 1.5 1г 2 тижні 356.40грн.
GN 615.3-M4-KSN 2 12 0.8 18 12 M 4 2.5 1г 2 тижні 325.80грн.
GN 615.3-M4-KSN-PFB 2 12 0.8 18 12 M 4 2.5 1г 2 тижні 472.95грн.
GN 615.3-M3-KSN-PFB 1.5 8 0.4 9 5 M 3 1.5 1г 2 тижні 0.00грн.
GN 615.3-M20-KSN-PFB 10 43 4.5 166 84 M 20** 12 65г 2 тижні 0.00грн.
GN 615.3-M24-KSN-PFB 12 48 5.5 237 127 M 24** 15 103г 2 тижні 0.00грн.
GN 615.3-M3-KSN-MVK 1.5 8 0.4 9 5 M 3** 1.5 1г 2 тижні 0.00грн.
GN 615.3-M4-KSN-MVK 2 12 0.8 18 12 M 4** 2.5 1г 2 тижні 0.00грн.
GN 615.3-M5-KSN-MVK 2.5 14 0.9 22 15 M 5** 3 1г 2 тижні 0.00грн.
GN 615.3-M6-KSN-MVK 3 15 1 28 19 M 6** 3.5 2г 2 тижні 0.00грн.
GN 615.3-M8-KSN-MVK 4 18 1.5 62 36 M 8** 4.5 4г 2 тижні 0.00грн.
GN 615.3-M10-KSN-MVK 5 23 2 104 57 M 10** 6 8г 2 тижні 0.00грн.
GN 615.3-M12-KSN-MVK 6 26 2.5 110 61 M 12** 8 13г 2 тижні 0.00грн.
GN 615.3-M16-KSN-MVK 8 33 3.5 142 68 M 16** 10 32г 2 тижні 0.00грн.
GN 615.3-M20-KSN-MVK 10 43 4.5 166 84 M 20** 12 65г 2 тижні 0.00грн.
GN 615.3-M24-KSN-MVK 12 48 5.5 237 127 M 24** 15 103г 2 тижні 0.00грн.
Характеристики

Типи

  • Тип K Сталь, стандартне навантаження пружини
  • Тип KS : Сталь, підвищене навантаження пружини
  • Тип KN Нержавіюча сталь, стандартне навантаження пружини
  • Тип KSN Нержавіюча сталь, підвищене навантаження пружини

Тип K / KS

  • Корпус

Сталь, чорніння

  • Кулька

Сталь, загартована

Тип KN / KSN

  • Корпус

Нержавіюча сталь AISI 303

  • Кулька

Нержавіюча сталь AISI 420C, загартована

Натискна пружина

Нержавіюча сталь AISI 631

Розмітка типу KS / KSN:

корпус з 2 поздовжніми розмітками

  • Фіксатори різьбових з'єднань
  • Поліамідна покриття PFB

Тип K/KS M3 ... M16

Тип K/KS M20, M24 *

Тип KN/KSN M3 ... M16

Тип KN/KSN M20, M24 *

  • Мікрокапсулювання* MVK

* як правило, відсутній на складі, для оформлення замовлення встановлено мінімальну кількість.

Інформація

Покриття PFB є еластичний фіксатор різьбових з'єднань (поліамідне покриття). Покриття для типів K та KN (стандартне навантаження пружини) позначено синім кольором, а для типів KS та KSN (підвищене навантаження пружини) – зеленим. Для цього типу фіксації різьбових з'єднань потрібно відносно великий момент затягування. Таким чином, дана версія з шестигранним поглибленням більш краща в порівнянні з варіантом з пазом.GN 615 .

MVK (мікрокапсулювання) – це клей -фіксатор різьбових з'єднань (позначений червоним кольором ).

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 615.3 663.16 KB
Properties_Stainless_Steel_RU 144.52 KB
GN 615.3-KSN
