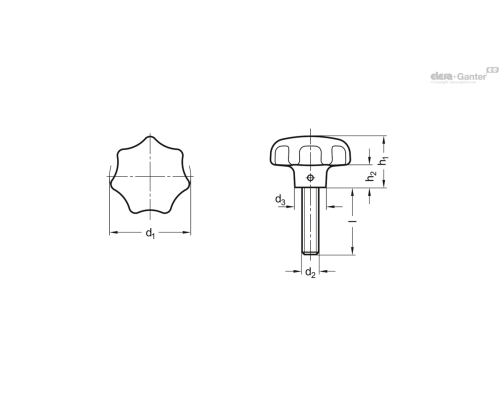

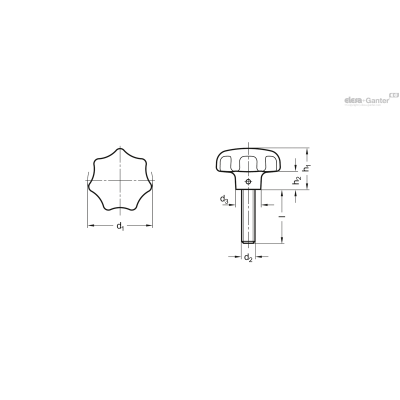

| Опис | h1 | h2 | L | d1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 6336.5-AM-40-M8-20 | 25 | 12 | 20 | 40 | M 8 | 14 | 44г | 2 тижні | 572.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-40-M8-25 | 25 | 12 | 25 | 40 | M 8 | 14 | 45г | 2 тижні | 577.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-40-M8-30 | 25 | 12 | 30 | 40 | M 8 | 14 | 47г | 2 тижні | 580.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-40-M8-40 | 25 | 12 | 40 | 40 | M 8 | 14 | 50г | 2 тижні | 603.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-50-M10-20 | 32 | 15 | 20 | 50 | M 10 | 18 | 80г | 2 тижні | 655.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-50-M10-25 | 32 | 15 | 25 | 50 | M 10 | 18 | 82г | 2 тижні | 660.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-50-M10-30 | 32 | 15 | 30 | 50 | M 10 | 18 | 100г | 2 тижні | 671.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-50-M10-45 | 32 | 15 | 45 | 50 | M 10 | 18 | 92г | 2 тижні | 679.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-50-M10-55 | 32 | 15 | 55 | 50 | M 10 | 18 | 97г | 2 тижні | 687.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-63-M12-30 | 40 | 19 | 30 | 63 | M 12 | 20 | 150г | 2 тижні | 837.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-63-M12-40 | 40 | 19 | 40 | 63 | M 12 | 20 | 157г | 2 тижні | 846.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 6336.5-AM-63-M12-50 | 40 | 19 | 50 | 63 | M 12 | 20 | 164г | 2 тижні | 859.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Типи

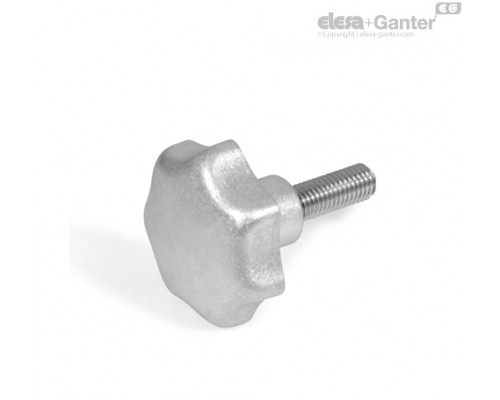

- Тип AM Пелюстка ручка GN 6336.5, алюміній (AL), матова поверхня
- Тип AP Пелюстка ручка GN 6336.5, алюміній (AL), полірована поверхня
- Тип ES Пелюсточні ручки GN 6336.5, нержавіюча сталь, AISI 303, прецизійне лиття, матова поверхня, дробоструминна обробка
- Тип A4P Пелюсточні ручки GN 6336.5, нержавіюча сталь, AISI 316, прецизійне лиття, матова поверхня, полірована поверхня
Різьбова шпилька ID14
Нержавіюча сталь AISI 303 / AISI 316
Для всіх типів настановна шпилька загвинчується і фіксується хрестоподібним штифтом .
Інформація
Пелюсточні ручки GN 6336.5 відповідають розмірам DIN 6336 Тип L але відрізняються в плані «неакумулюючої» геометрії, що спрощує очищення і допомагає запобігти можливому скупченню бруду.
Вогні підходять для зон зі спеціальними санітарно-гігієнічними вимогами, а використовуваний матеріал дозволяє застосовувати їх у висококорозійних середовищах.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 6336.5 408.68 KB
