Продукція
  • GN 721.6

GN 721.6

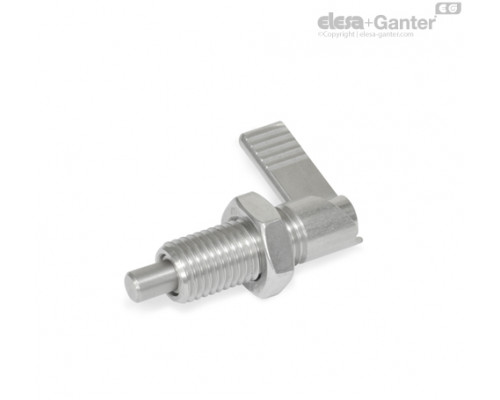

Важільні фіксатори з кулачковим механізмом з нержавіючої сталі

з кінцевим упором на 180 °, з функцією блокування

GN 721.6
GN 721.6
Опис

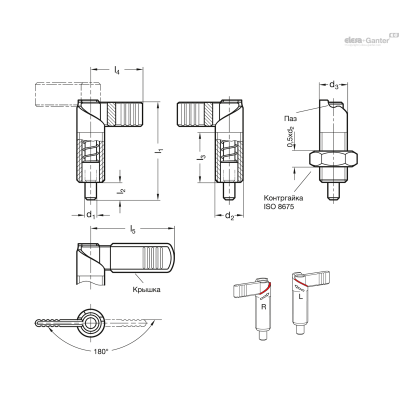

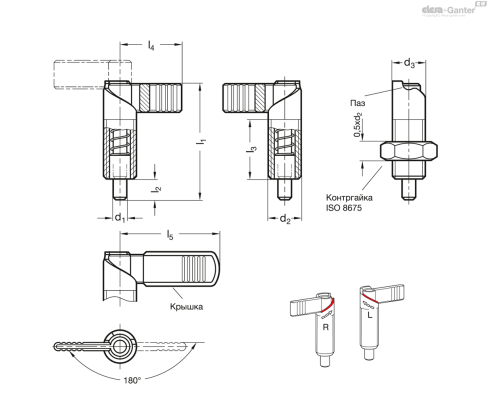

d1 Вісь -0.06/-0.08 Отвір H7
l2
l3 +1.5
l4
l5
Пружинна навантаження в Н ≈кінцева
Пружинна навантаження в Н ≈початкова
l1
d2
d3
Вага Наявн. Ціна
GN 721.6-10-M20x1,5-LA 10 12 37 37 - 57 21 69 M20x1.5 20 130г 2 тижні 1494.45грн.
GN 721.6-10-M20x1,5-LAK 10 12 37 37 - 57 21 69 M20x1.5 20 163г 2 тижні 1554.75грн.
GN 721.6-10-M20x1,5-LB 10 12 37 37 52 57 21 69 M20x1.5 20 133г 2 тижні 1540.80грн.
GN 721.6-10-M20x1,5-LBK 10 12 37 37 52 57 21 69 M20x1.5 20 166г 2 тижні 1601.10грн.
GN 721.6-10-M20x1,5-RA 10 12 37 37 - 57 21 69 M20x1.5 20 130г 2 тижні 1494.45грн.
GN 721.6-10-M20x1,5-RAK 10 12 37 37 - 57 21 69 M20x1.5 20 163г 2 тижні 1554.75грн.
GN 721.6-10-M20x1,5-RB 10 12 37 37 52 57 21 69 M20x1.5 20 133г 2 тижні 1540.80грн.
GN 721.6-10-M20x1,5-RBK 10 12 37 37 52 57 21 69 M20x1.5 20 166г 2 тижні 1601.10грн.
GN 721.6-5-M10x1-LA 5 6 19 21 - 20 7 37.5 M10x1 10 19г 2 тижні 944.55грн.
GN 721.6-5-M10x1-LAK 5 6 19 21 - 20 7 37.5 M10x1 10 24г 2 тижні 955.35грн.
GN 721.6-5-M10x1-RA 5 6 19 21 - 20 7 37.5 M10x1 10 19г 2 тижні 944.55грн.
GN 721.6-5-M10x1-RAK 5 6 19 21 - 20 7 37.5 M10x1 10 24г 2 тижні 955.35грн.
GN 721.6-6-M12x1,5-LA 6 8 26 26 - 18 8 47 M12x1.5 12 31г 2 тижні 1034.55грн.
GN 721.6-6-M12x1,5-LAK 6 8 26 26 - 8 8 47 M12x1.5 12 39г 2 тижні 1049.40грн.
GN 721.6-6-M12x1,5-LB 6 8 26 26 32 18 8 47 M12x1.5 12 32г 2 тижні 1080.00грн.
GN 721.6-6-M12x1,5-LBK 6 8 26 26 32 18 8 47 M12x1.5 12 40г 2 тижні 1094.85грн.
GN 721.6-6-M12x1,5-RA 6 8 26 26 - 18 8 47 M12x1.5 12 31г 2 тижні 1034.55грн.
GN 721.6-6-M12x1,5-RAK 6 8 26 26 - 18 8 47 M12x1.5 12 39г 2 тижні 1049.40грн.
GN 721.6-6-M12x1,5-RB 6 8 26 26 32 18 8 47 M12x1.5 12 32г 2 тижні 1080.00грн.
GN 721.6-6-M12x1,5-RBK 6 8 26 26 32 18 8 47 M12x1.5 12 40г 2 тижні 1094.85грн.
GN 721.6-8-M16x1,5-LA 8 10 30 32 - 29 11 56 M16x1.5 16 66г 2 тижні 1189.80грн.
GN 721.6-8-M16x1,5-LAK 8 10 30 32 - 29 11 56 M16x1.5 16 83г 2 тижні 1210.05грн.
GN 721.6-8-M16x1,5-LB 8 10 30 32 42 29 11 56 M16x1.5 16 68г 2 тижні 1231.20грн.
GN 721.6-8-M16x1,5-LBK 8 10 30 32 42 29 11 56 M16x1.5 16 86г 2 тижні 1251.45грн.
GN 721.6-8-M16x1,5-RA 8 10 30 32 - 29 11 56 M16x1.5 16 66г 2 тижні 1189.80грн.
GN 721.6-8-M16x1,5-RAK 8 10 30 32 - 29 11 56 M16x1.5 16 84г 2 тижні 1210.05грн.
GN 721.6-8-M16x1,5-RB 8 10 30 32 42 29 11 56 M16x1.5 16 68г 2 тижні 1231.20грн.
GN 721.6-8-M16x1,5-RBK 8 10 30 32 42 29 11 56 M16x1.5 16 86г 2 тижні 1251.45грн.
Характеристики

Типи

  • Тип RA Правосторонній замок
  • Тип RB Правосторонній замок, з пластиковою кришкою
  • Тип RAK Правосторонній, з контргайкою
  • Тип RBK Правосторонній замок, з пластиковою кришкою, з контргайкою
  • Тип LA Лівосторонній замок
  • Тип LB : Лівосторонній замок, з пластиковою кришкою
  • Тип LAK Лівосторонній замок, з контргайкою
  • Тип LBK Лівосторонній замок, з пластиковою кришкою, з контргайкою

Нержавіюча сталь AISI 303

пружина

Нержавіюча сталь AISI 301

Пластикова кришка

Технополімер (поліамід PA)

чорний колір, матове оздоблення

Інформація

Для важільних фіксаторів з кулачковим механізмом з нержавіючої сталі GN 721.6 стопорний штифт відводиться поворотом замка на 180 °.

Для протилежно спрямованих важільних фіксаторів з кулачковим механізмом лівосторонній або правосторонній типи забезпечують практичне застосування, тобто таке ж налаштування замка.

Технічна інформація
