Name: GN 113.1
Brand: Elesa Ganter
SKU: GN 113.1
Availability: OutOfStock

Опис

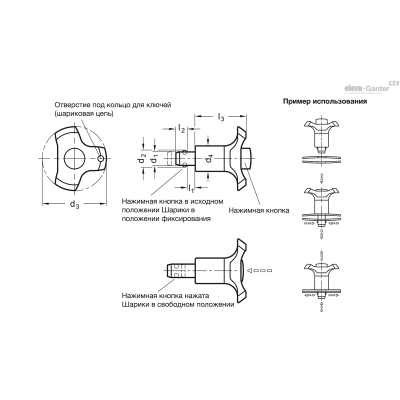

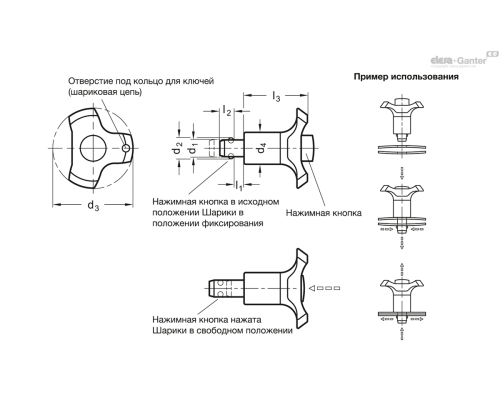

d1 -0.04/-0.08

l1 мін.

l1 макс.

Настановний отвір H11

Сила затиску макс. в Н ≈

Вага

Наявн.

Ціна

GN 113.1-10-0

8.7

48г

2 тижні

2790.90грн.

Характеристики

d1 -0.04/-0.08	10
l1 макс.	5
l2	8.7
l3	36
Настановний отвір H11	10
Сила затиску макс. в Н ≈	21
d2	12
d3	47
d4	23

2790.90грн.

Наявн.: 2 тижні

GN 113.1-10-5

8.7

51г

2 тижні

2801.70грн.

Характеристики

d1 -0.04/-0.08	10
l1 мін.	5
l1 макс.	10
l2	8.7
l3	36
Настановний отвір H11	10
Сила затиску макс. в Н ≈	23
d2	12
d3	47
d4	23

2801.70грн.

Наявн.: 2 тижні

GN 113.1-12-0

9.4

51г

2 тижні

2950.65грн.

Характеристики

d1 -0.04/-0.08	12
l1 макс.	5
l2	9.4
l3	36
Настановний отвір H11	12
Сила затиску макс. в Н ≈	21
d2	14
d3	47
d4	23

2950.65грн.

Наявн.: 2 тижні

GN 113.1-12-5

9.4

55г

2 тижні

2949.75грн.

Характеристики

d1 -0.04/-0.08	12
l1 мін.	5
l1 макс.	10
l2	9.4
l3	36
Настановний отвір H11	12
Сила затиску макс. в Н ≈	23
d2	14
d3	47
d4	23

2949.75грн.

Наявн.: 2 тижні

GN 113.1-6-0

17.5

22г

2 тижні

2297.25грн.

Характеристики

d1 -0.04/-0.08	6
l1 макс.	5
l2	5
l3	30
Настановний отвір H11	6
Сила затиску макс. в Н ≈	16
d2	7
d3	38
d4	17.5

2297.25грн.

Наявн.: 2 тижні

GN 113.1-6-5

17.5

23г

2 тижні

2295.90грн.

Характеристики

d1 -0.04/-0.08	6
l1 мін.	5
l1 макс.	10
l2	5
l3	30
Настановний отвір H11	6
Сила затиску макс. в Н ≈	18
d2	7
d3	38
d4	17.5

2295.90грн.

Наявн.: 2 тижні

GN 113.1-8-0

6.5

9.5

17.5

24г

2 тижні

2354.40грн.

Характеристики

d1 -0.04/-0.08	8
l1 макс.	5
l2	6.5
l3	30
Настановний отвір H11	8
Сила затиску макс. в Н ≈	16
d2	9.5
d3	38
d4	17.5

2354.40грн.

Наявн.: 2 тижні

GN 113.1-8-5

6.5

9.5

17.5

26г

2 тижні

2365.65грн.

Характеристики

d1 -0.04/-0.08	8
l1 мін.	5
l1 макс.	10
l2	6.5
l3	30
Настановний отвір H11	8
Сила затиску макс. в Н ≈	18
d2	9.5
d3	38
d4	17.5

2365.65грн.

Наявн.: 2 тижні

Вісь

Нержавіюча сталь AISI 303

Рукоятка

Пластик (поліамід PA)

чорно-сірий колір / червоний колір

термостійкість до 80 °C

Кулькові фіксатори

Нержавіюча сталь AISI 420C

пружина

Нержавіюча сталь AISI 631

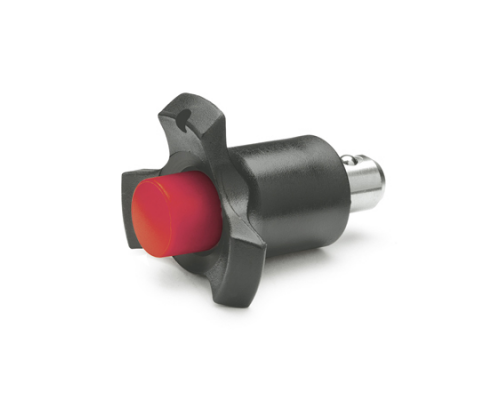

Штифти з кульковими фіксаторами GN 113.1 з нержавіючої сталі використовуються для швидкого затиску, у тому числі для безлюфтового затискання тонких елементів, коли потрібний частий затискач і розтискання. Стандартне застосування: вирівнювання та кріплення листового металу під час процесу зварювання.

При натисканні на пружинну кнопку штифт висувається на довжину l ₂, звільняючи два кулькові фіксатори.

Різновиди штифтів з фіксаторами

Кулькові ланцюги GN 111 -

Кулькові ланцюги з нержавіючої сталі GN 111.5

Утримуючі троси GN 111.2

Спіральні утримуючі троси GN 111.4

Характеристики нержавіючої сталі -

Характеристики пластику
