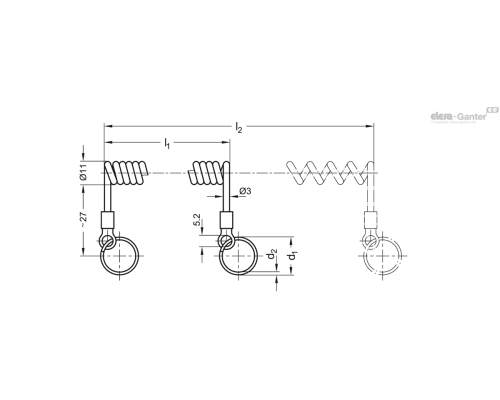

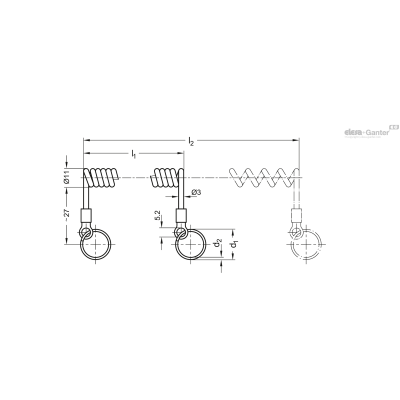

| Опис | l1 ≈ | l2 макс. ≈ | Статичне навантаження в Н ≈з кільцем для ключів | Статичне навантаження в Н≈без кільця для ключів | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 111.4-100-14 | 100 | 500 | 50 | 60 | 14 | 1 | 10г | 2 тижні | 241.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.4-100-18 | 100 | 500 | 60 | 60 | 18 | 1.3 | 12г | 2 тижні | 246.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.4-100-24 | 100 | 500 | 60 | 60 | 24 | 1.5 | 13г | 2 тижні | 255.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.4-200-14 | 200 | 1000 | 50 | 60 | 14 | 1 | 17г | 2 тижні | 279.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.4-200-18 | 200 | 1000 | 60 | 60 | 18 | 1.3 | 17г | 2 тижні | 283.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.4-200-24 | 200 | 1000 | 60 | 60 | 24 | 1.5 | 18г | 2 тижні | 292.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.4-50-14 | 50 | 250 | 50 | 60 | 14 | 1 | 8г | 2 тижні | 212.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.4-50-18 | 50 | 250 | 60 | 60 | 18 | 1.3 | 10г | 2 тижні | 219.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.4-50-24 | 50 | 250 | 60 | 60 | 24 | 1.5 | 11г | 2 тижні | 227.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Спіральний утримуючий трос
Пластик (поліуретан PUR)
чорний колір
Висновки
Мідь, луджена
Кільця для ключів
Нержавіюча сталь
Підходить для штифтів з кульковими фіксаторами та штифтів з осьовою фіксацією:
* GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 214.2, GN 2 214.6 для штифтів Ø 5, Ø 6, Ø 8
і
* GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2 для всіх
** 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 214.2, GN 214. для штифтів Ø 10, Ø 12, Ø 16, Ø 20
Інформація

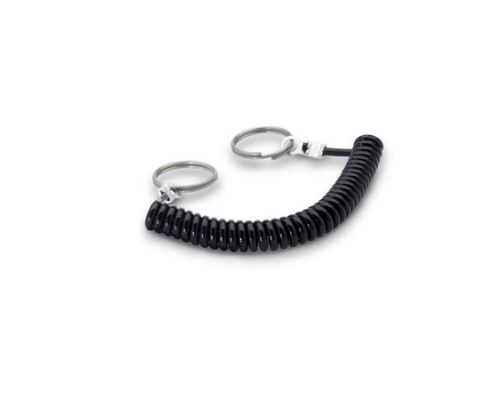

Спіральні утримуючі троси GN 111.4 використовуються у зв'язку з низькою вагою деталей, наприклад штифтів зі сферичною головкою та штифтів з осьовою фіксацією.
Вони відрізняються великою робочою довжиною.
Кільця для ключів поставляються незакріпленими. Обидва кільця мають однаковий діаметр Ø 1.
Аксесуари
- Кільця для ключів можна замовити окремо за кодом GN 111.3 -d 1
