Name: GN 513
Brand: Elesa Ganter
SKU: GN 513
Availability: OutOfStock

Опис

t мін.

Пружинна навантаження в Н ≈початкова

Пружинне навантаження в Н ≈кінцеве

Вага

Наявн.

Ціна

GN 513-M12x1,5-H-1

6.5

4.5

14г

2 тижні

324.90грн.

Характеристики

e	6.5
l2	19
l3	3
l4	6
s1	6
s2	8
s3	-
t мін.	-
Пружинна навантаження в Н ≈початкова	16
Пружинне навантаження в Н ≈кінцеве	35
l1	28
R	4.5
d1	M 12 x 1.5
d2	9
d3	M 4
d4	7.6

324.90грн.

Наявн.: 2 тижні

GN 513-M12x1,5-H-2

6.5

4.5

14г

2 тижні

324.90грн.

Характеристики

e	6.5
l2	19
l3	3
l4	6
s1	6
s2	8
s3	-
t мін.	-
Пружинна навантаження в Н ≈початкова	18
Пружинне навантаження в Н ≈кінцеве	56
l1	28
R	4.5
d1	M 12 x 1.5
d2	9
d3	M 4
d4	7.6

324.90грн.

Наявн.: 2 тижні

GN 513-M12x1,5-I-1

6.5

10г

2 тижні

342.00грн.

Характеристики

e	6.5
l2	19
l3	3
l4	6
s1	6
s2	8
s3	-
t мін.	8
Пружинна навантаження в Н ≈початкова	16
Пружинне навантаження в Н ≈кінцеве	35
l1	28
R	-
d1	M 12 x 1.5
d2	9
d3	M 4
d4	7.6

342.00грн.

Наявн.: 2 тижні

GN 513-M12x1,5-I-2

6.5

10г

2 тижні

342.00грн.

Характеристики

e	6.5
l2	19
l3	3
l4	6
s1	6
s2	8
s3	-
t мін.	8
Пружинна навантаження в Н ≈початкова	18
Пружинне навантаження в Н ≈кінцеве	56
l1	28
R	-
d1	M 12 x 1.5
d2	9
d3	M 4
d4	7.6

342.00грн.

Наявн.: 2 тижні

GN 513-M12x1,5-K-1

6.5

13г

2 тижні

322.65грн.

Характеристики

e	6.5
l2	19
l3	3
l4	6
s1	6
s2	8
s3	-
t мін.	8
Пружинна навантаження в Н ≈початкова	16
Пружинне навантаження в Н ≈кінцеве	35
l1	28
R	-
d1	M 12 x 1.5
d2	9
d3	M 4
d4	7.6

322.65грн.

Наявн.: 2 тижні

GN 513-M12x1,5-K-2

6.5

13г

2 тижні

322.65грн.

Характеристики

e	6.5
l2	19
l3	3
l4	6
s1	6
s2	8
s3	-
t мін.	8
Пружинна навантаження в Н ≈початкова	18
Пружинне навантаження в Н ≈кінцеве	56
l1	28
R	-
d1	M 12 x 1.5
d2	9
d3	M 4
d4	7.6

322.65грн.

Наявн.: 2 тижні

GN 513-M12x1,5-P-1

6.5

12г

2 тижні

425.25грн.

Характеристики

e	6.5
l2	19
l3	3
l4	6
s1	6
s2	-
s3	4
t мін.	8
Пружинна навантаження в Н ≈початкова	16
Пружинне навантаження в Н ≈кінцеве	35
l1	28
R	-
d1	M 12 x 1.5
d2	9
d3	M 4
d4	7.6

425.25грн.

Наявн.: 2 тижні

GN 513-M12x1,5-P-2

6.5

12г

2 тижні

425.25грн.

Характеристики

e	6.5
l2	19
l3	3
l4	6
s1	6
s2	-
s3	4
t мін.	8
Пружинна навантаження в Н ≈початкова	18
Пружинне навантаження в Н ≈кінцеве	56
l1	28
R	-
d1	M 12 x 1.5
d2	9
d3	M 4
d4	7.6

425.25грн.

Наявн.: 2 тижні

GN 513-M16x1,5-H-1

7.8

30г

2 тижні

429.75грн.

Характеристики

e	7.8
l2	27
l3	3
l4	8
s1	7
s2	10
s3	-
t мін.	-
Пружинна навантаження в Н ≈початкова	25
Пружинне навантаження в Н ≈кінцеве	71
l1	38
R	6
d1	M 16 x 1.5
d2	12
d3	M 5
d4	8.8

429.75грн.

Наявн.: 2 тижні

GN 513-M16x1,5-H-2

7.8

125

30г

2 тижні

429.75грн.

Характеристики

e	7.8
l2	27
l3	3
l4	8
s1	7
s2	10
s3	-
t мін.	-
Пружинна навантаження в Н ≈початкова	45
Пружинне навантаження в Н ≈кінцеве	125
l1	38
R	6
d1	M 16 x 1.5
d2	12
d3	M 5
d4	8.8

429.75грн.

Наявн.: 2 тижні

GN 513-M16x1,5-I-1

7.8

31г

2 тижні

433.80грн.

Характеристики

e	7.8
l2	27
l3	3
l4	8
s1	7
s2	10
s3	-
t мін.	10
Пружинна навантаження в Н ≈початкова	25
Пружинне навантаження в Н ≈кінцеве	71
l1	38
R	-
d1	M 16 x 1.5
d2	12
d3	M 5
d4	8.8

433.80грн.

Наявн.: 2 тижні

GN 513-M16x1,5-I-2

7.8

125

31г

2 тижні

433.80грн.

Характеристики

e	7.8
l2	27
l3	3
l4	8
s1	7
s2	10
s3	-
t мін.	10
Пружинна навантаження в Н ≈початкова	45
Пружинне навантаження в Н ≈кінцеве	125
l1	38
R	-
d1	M 16 x 1.5
d2	12
d3	M 5
d4	8.8

433.80грн.

Наявн.: 2 тижні

GN 513-M16x1,5-K-1

7.8

30г

2 тижні

419.85грн.

Характеристики

e	7.8
l2	27
l3	3
l4	8
s1	7
s2	10
s3	-
t мін.	10
Пружинна навантаження в Н ≈початкова	25
Пружинне навантаження в Н ≈кінцеве	71
l1	38
R	-
d1	M 16 x 1.5
d2	12
d3	M 5
d4	8.8

419.85грн.

Наявн.: 2 тижні

GN 513-M16x1,5-K-2

7.8

125

30г

2 тижні

419.85грн.

Характеристики

e	7.8
l2	27
l3	3
l4	8
s1	7
s2	10
s3	-
t мін.	10
Пружинна навантаження в Н ≈початкова	45
Пружинне навантаження в Н ≈кінцеве	125
l1	38
R	-
d1	M 16 x 1.5
d2	12
d3	M 5
d4	8.8

419.85грн.

Наявн.: 2 тижні

GN 513-M16x1,5-P-1

7.8

30г

2 тижні

605.25грн.

Характеристики

e	7.8
l2	27
l3	3
l4	8
s1	7
s2	-
s3	6
t мін.	10
Пружинна навантаження в Н ≈початкова	25
Пружинне навантаження в Н ≈кінцеве	71
l1	38
R	-
d1	M 16 x 1.5
d2	12
d3	M 5
d4	8.8

605.25грн.

Наявн.: 2 тижні

GN 513-M16x1,5-P-2

7.8

125

30г

2 тижні

605.25грн.

Характеристики

e	7.8
l2	27
l3	3
l4	8
s1	7
s2	-
s3	6
t мін.	10
Пружинна навантаження в Н ≈початкова	45
Пружинне навантаження в Н ≈кінцеве	125
l1	38
R	-
d1	M 16 x 1.5
d2	12
d3	M 5
d4	8.8

605.25грн.

Наявн.: 2 тижні

GN 513-M20x1,5-H-1

130

7.2

66г

2 тижні

494.10грн.

Характеристики

e	10
l2	33
l3	4
l4	10
s1	9
s2	12
s3	-
t мін.	-
Пружинна навантаження в Н ≈початкова	40
Пружинне навантаження в Н ≈кінцеве	130
l1	47
R	7.2
d1	M 20 x 1.5
d2	14.5
d3	M 6
d4	11.4

494.10грн.

Наявн.: 2 тижні

GN 513-M20x1,5-H-2

200

7.2

66г

2 тижні

494.10грн.

Характеристики

e	10
l2	33
l3	4
l4	10
s1	9
s2	12
s3	-
t мін.	-
Пружинна навантаження в Н ≈початкова	65
Пружинне навантаження в Н ≈кінцеве	200
l1	47
R	7.2
d1	M 20 x 1.5
d2	14.5
d3	M 6
d4	11.4

494.10грн.

Наявн.: 2 тижні

GN 513-M20x1,5-I-1

130

65г

2 тижні

522.45грн.

Характеристики

e	10
l2	33
l3	4
l4	10
s1	9
s2	12
s3	-
t мін.	12
Пружинна навантаження в Н ≈початкова	40
Пружинне навантаження в Н ≈кінцеве	130
l1	47
R	-
d1	M 20 x 1.5
d2	14.5
d3	M 6
d4	11.4

522.45грн.

Наявн.: 2 тижні

GN 513-M20x1,5-I-2

200

65г

2 тижні

522.45грн.

Характеристики

e	10
l2	33
l3	4
l4	10
s1	9
s2	12
s3	-
t мін.	12
Пружинна навантаження в Н ≈початкова	65
Пружинне навантаження в Н ≈кінцеве	200
l1	47
R	-
d1	M 20 x 1.5
d2	14.5
d3	M 6
d4	11.4

522.45грн.

Наявн.: 2 тижні

GN 513-M20x1,5-K-1

130

65г

2 тижні

537.30грн.

Характеристики

e	10
l2	33
l3	4
l4	10
s1	9
s2	12
s3	-
t мін.	12
Пружинна навантаження в Н ≈початкова	40
Пружинне навантаження в Н ≈кінцеве	130
l1	47
R	-
d1	M 20 x 1,5
d2	14.5
d3	M 6
d4	11.4

537.30грн.

Наявн.: 2 тижні

GN 513-M20x1,5-K-2

200

65г

2 тижні

537.30грн.

Характеристики

e	10
l2	33
l3	4
l4	10
s1	9
s2	12
s3	-
t мін.	12
Пружинна навантаження в Н ≈початкова	65
Пружинне навантаження в Н ≈кінцеве	200
l1	47
R	-
d1	M 20 x 1,5
d2	14.5
d3	M 6
d4	11.4

537.30грн.

Наявн.: 2 тижні

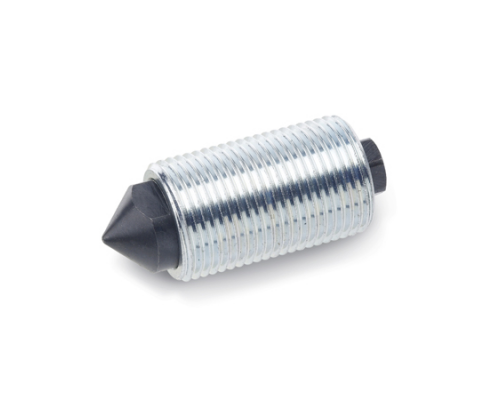

GN 513-M20x1,5-P-1

130

64г

2 тижні

599.85грн.

Характеристики

e	10
l2	33
l3	4
l4	10
s1	9
s2	-
s3	8
t мін.	12
Пружинна навантаження в Н ≈початкова	40
Пружинне навантаження в Н ≈кінцеве	130
l1	47
R	-
d1	M 20 x 1.5
d2	14.5
d3	M 6
d4	11.4

599.85грн.

Наявн.: 2 тижні

GN 513-M20x1,5-P-2

200

64г

2 тижні

599.85грн.

Характеристики

e	10
l2	33
l3	4
l4	10
s1	9
s2	-
s3	8
t мін.	12
Пружинна навантаження в Н ≈початкова	65
Пружинне навантаження в Н ≈кінцеве	200
l1	47
R	-
d1	M 20 x 1.5
d2	14.5
d3	M 6
d4	11.4

599.85грн.

Наявн.: 2 тижні

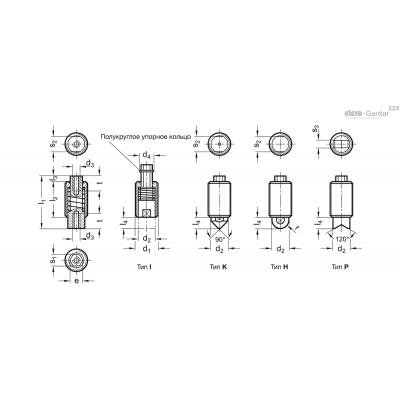

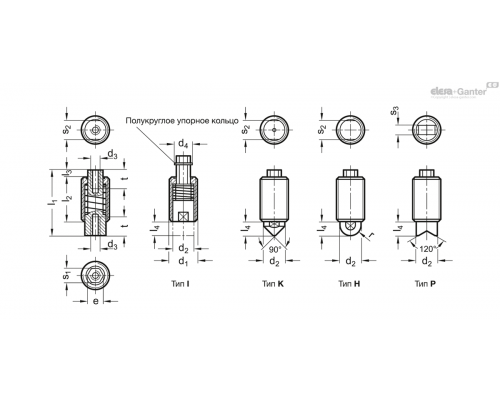

Типи

Тип I: з внутрішнім різьбленням

Тип K: загострена носова частина

Тип H: напівсферичний, сталь

Тип P: призматичний (120°)

Артикул

Варіант виконання 1: стандартне навантаження пружини

Варіант виконання 2: підвищене навантаження пружини

Сталь

Різьбова муфта

zinc plated, blue passivated

Пружинна засувка

корпус: загартована сталь, чорніння

Артикул

стандартне навантаження пружини:

дугоподібне (серповидне) кільце

фосфатування (антрацит)

підвищене навантаження пружини:

дугоподібне (серповидне) кільце

zinc plated, blue passivated

Пружинні елементи GN 513 є універсальними манометричними елементами, що використовуються як упори, настановні пристрої або затискачі, що використовують силу пружини. Носова частина із навантаженням від пружини використовується для натискно-витяжних дій. Крім того, пружинний носик не може обертатися.

На натягуваному кінці внутрішнє різьблення чіпляється за тяговий стрижень або робочу ручку.

Тип I з внутрішнім різьбленням на виштовхуваному кінці може бути забезпечений спеціальним носиком плунжера.

Пружинний елемент може бути ввинчений у різьблення на шестиграннику на кінці, що натягується, або на площинах для гайкового ключа на виштовхуваному кінці плунжера.

Питань: 0

Немає запитань про цей товар.

GN 513 325.24 KB

GN 513

Схожі товари

Пластикові пружинні фіксатори

з кулькою / з пазом

GN 615.2

Характеристики Корпус Пластик (поліацеталь..

з керамічною кулькою, нержавіюча сталь AISI 316L

Пружинні фіксатори з нержавіючої сталі

GN 615.5

Характеристики Типи ..

з кінцевим вимикачем

Фіксатори пружинні

GN 615.7

Характеристики Типи ..

Пружинні фіксатори, сталь.

Фіксатори пружинні

GN 615.8

Характеристики Типи ..

Пружинні фіксатори, сталь.

Фіксатори пружинні

GN 615.9

Характеристики Типи ..

Пружинні фіксатори з нержавіючої сталі

стандартне навантаження пружини

GN 614.3

Характеристики Типи ..

З щільною посадкою, довгий варіант виконання, з кулею

Пружинні фіксатори з нержавіючої сталі

GN 614.7

Характеристики Корпус Нерж..

без різьблення, кулька з підшипником ковзання

Пружинні фіксатори з нержавіючої сталі

GN 614.8

Характеристики Корпус ..

Фіксатор пружинний

Нержавіюча сталь

GN 614.4

Характеристики Корпус Нержавіюча сталь AISI 30..

Сталь, без різьблення, з кільцевим виступом

Фіксатори пружинні

GN 614.6

Характеристики Типи ..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.
