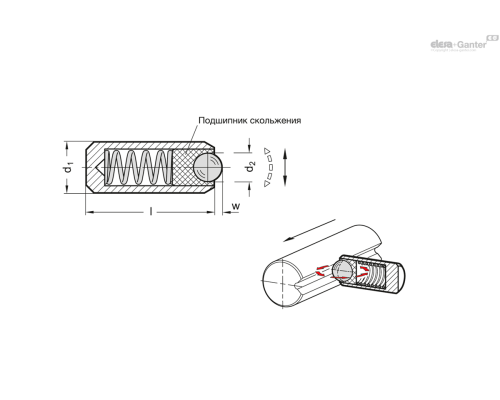

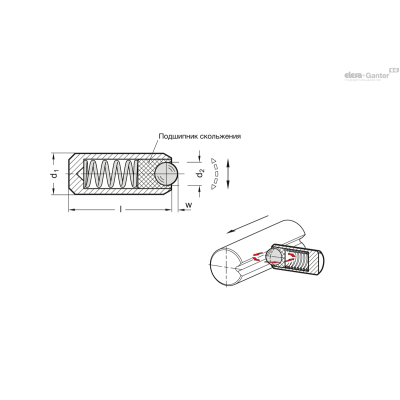

| Опис | d1 ±0.04 | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | L | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 614.8-10-NI | 10 | 2.3 | 26 | 49 | 20 | 6.5 | 8г | 2 тижні | 461.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.8-12-NI | 12 | 3.1 | 38 | 68 | 22 | 8.5 | 11г | 2 тижні | 483.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.8-4-NI | 4 | 0.5 | 4.8 | 6.8 | 11 | 2 | 1г | 2 тижні | 208.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.8-5-NI | 5 | 0.7 | 6.3 | 10 | 13 | 2.5 | 2г | 2 тижні | 232.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.8-6-NI | 6 | 0.95 | 16 | 24 | 15 | 3.5 | 2г | 2 тижні | 256.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.8-8-NI | 8 | 1.5 | 18.8 | 31.7 | 18 | 4.5 | 5г | 2 тижні | 294.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Корпус
Нержавіюча сталь AISI 303 NI
Кулька
Нержавіюча сталь AISI 420C, загартована
пружина
Нержавіюча сталь AISI 631
Підшипник ковзання
- Пластик
- термостійкість до 90 °C
Інформація
Пружинні фіксатори GN 614.8 з нержавіючої сталі використовуються для блокування, а також для натискно-витяжних процесів.
кулька, що вільно переміщається, знаходиться в пластиковому корпусі, що оптимізує характеристики функції блокування. Більше того, це дозволяє зменшити зношування сполученої деталі.
Додаткова характеристика даних плунжерів полягає в тому, що пластиковий підшипник виконує роль електроізолятора.
Для монтажного отвору рекомендується дотримуватися допуску d 1F8 для приєднання і d 1H9 – для запресування.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 614.8 245.99 KB
