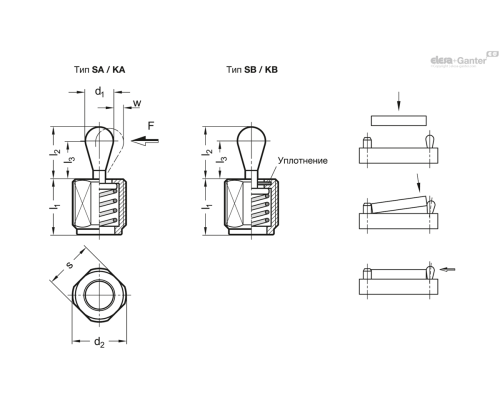

Типи
- Тип SA : упорний штифт зі сталі, без ущільнення
- Тип KA : упорний штифт із пластику, без ущільнення
- Тип SB : упорний штифт зі сталі, з ущільненням
- Тип KB : упорний штифт із пластику, з ущільненням
Корпус
Сталь
Оцинкована, воронена пасивована
Завзятий штифт
- Сталь для SA / SB
- загартований
- Оцинкована, воронена пасивована
- Пластик, поліацеталь (POM) для KA / KB
Пружина
- Світильник бічної сили тяги
- Нержавіюча сталь AISI 301
- Середня сила бічної тяги
- Пружинна сталь із чорнінням
- Сильна бічна тяга
- Пружинна сталь із цинковим покриттям, синя пасивація
Ущільнення
Хлоропреновий каучук (CR)

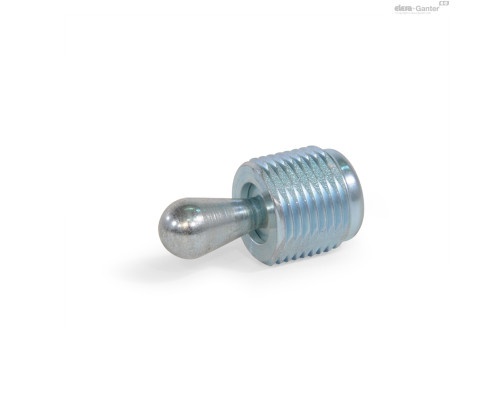

Бічні упорні штифти GN 713 є універсальними та практичними елементами для утримання, розташування та затиску заготовок.
Вони виключають дорогі альтернативи, є компактними та простими в установці. Висота виступаючої частини завзятого штифта може регулюватися за допомогою різьбового корпусу.
В наявності є відповідний інструмент для простого монтажу GN 713.1 (див. таблицю).
- GN 713.1 Монтажні інструменти (див. № коду в таблиці)

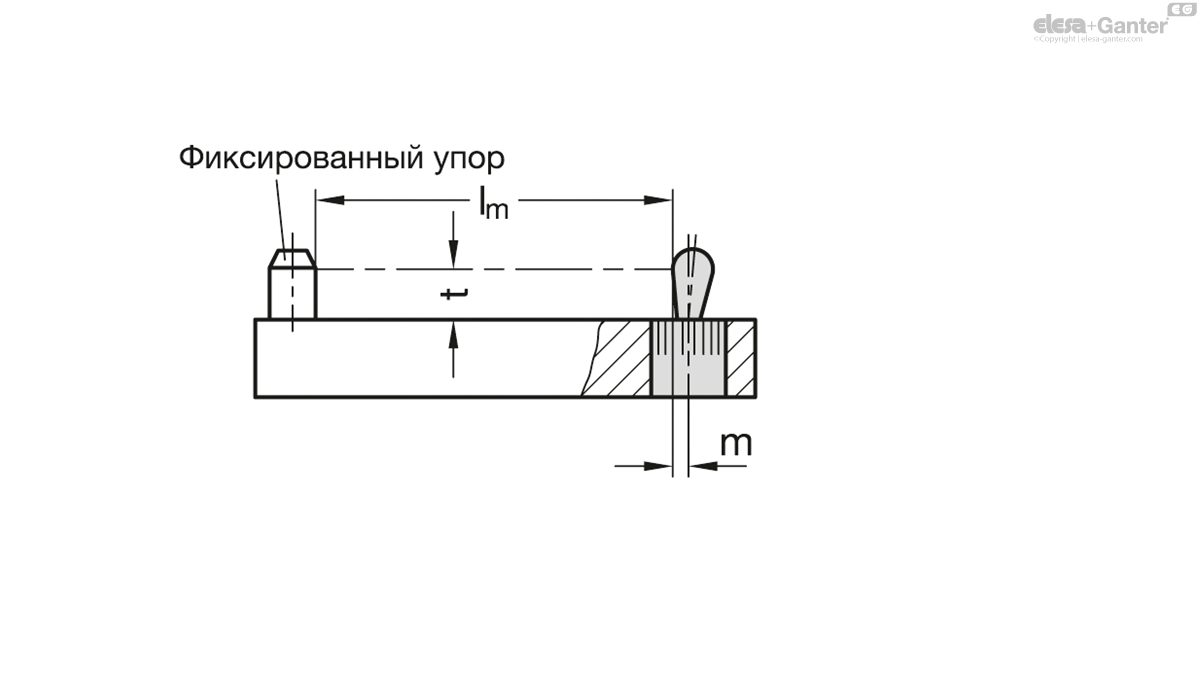

Положення монтажного отвору обумовлено довжиною заготовки l m плюс зміщення отвору m. Розрахунок представлений нижче:

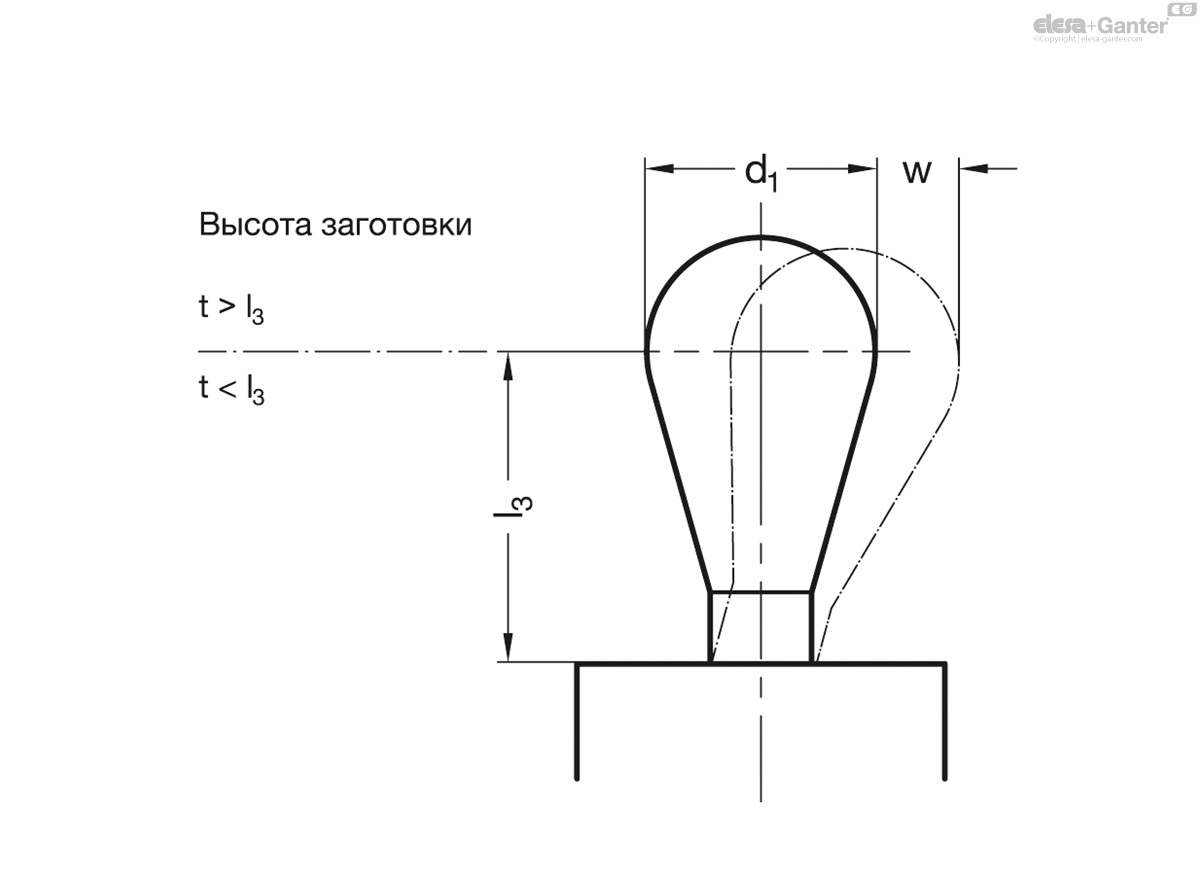

w = максимальний діапазон переміщення упорного штифта
t = висота заготівлі
m = зміщення отвору
Випадок 1.
Висота заготовки t більша за висоту конуса l 3
m = d1 / 2 - w/2
Випадок 2.
Висота заготовки t більша за висоту конуса l 3
m = d1 / 2 - (l3 - t) x 0,123
Якщо положення монтажного отвору визначено відповідно до вказівок, повне переміщення бічного упорного штифта буде відповідати допуску заготовки.
У разі 1 бічна притискна сила поєднується з спрямованим вниз витягуванням, що притискає заготовку до контактної поверхні.

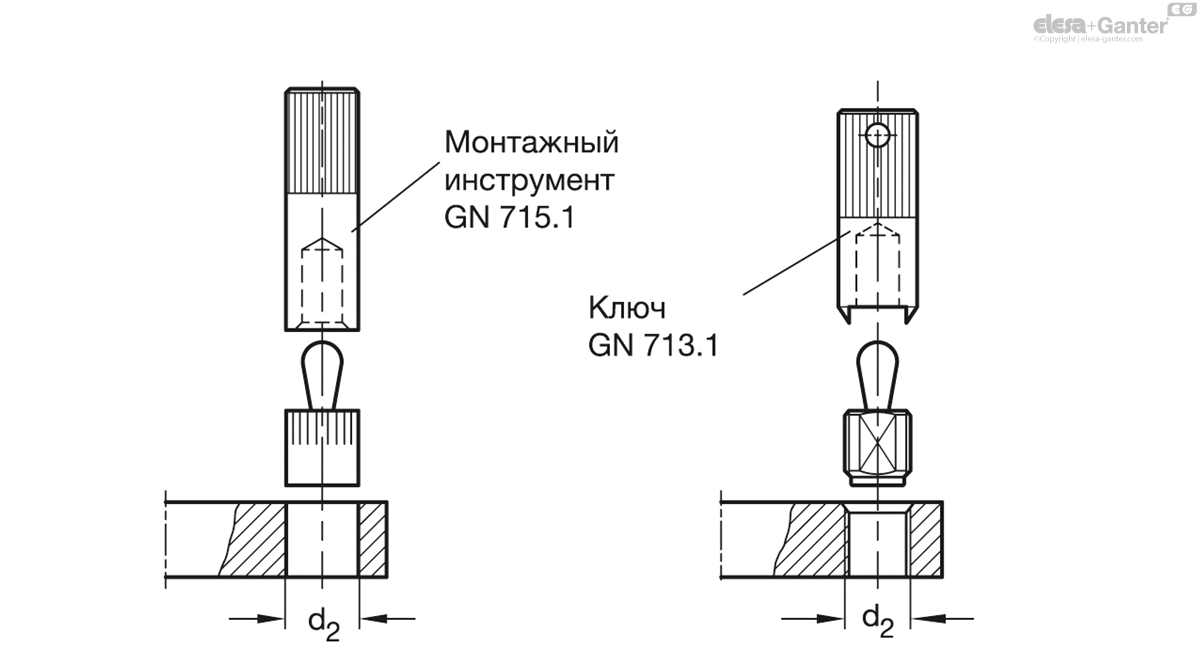

Для монтажу рекомендується використовувати монтажний інструмент GN 715.1 або GN 713.1.

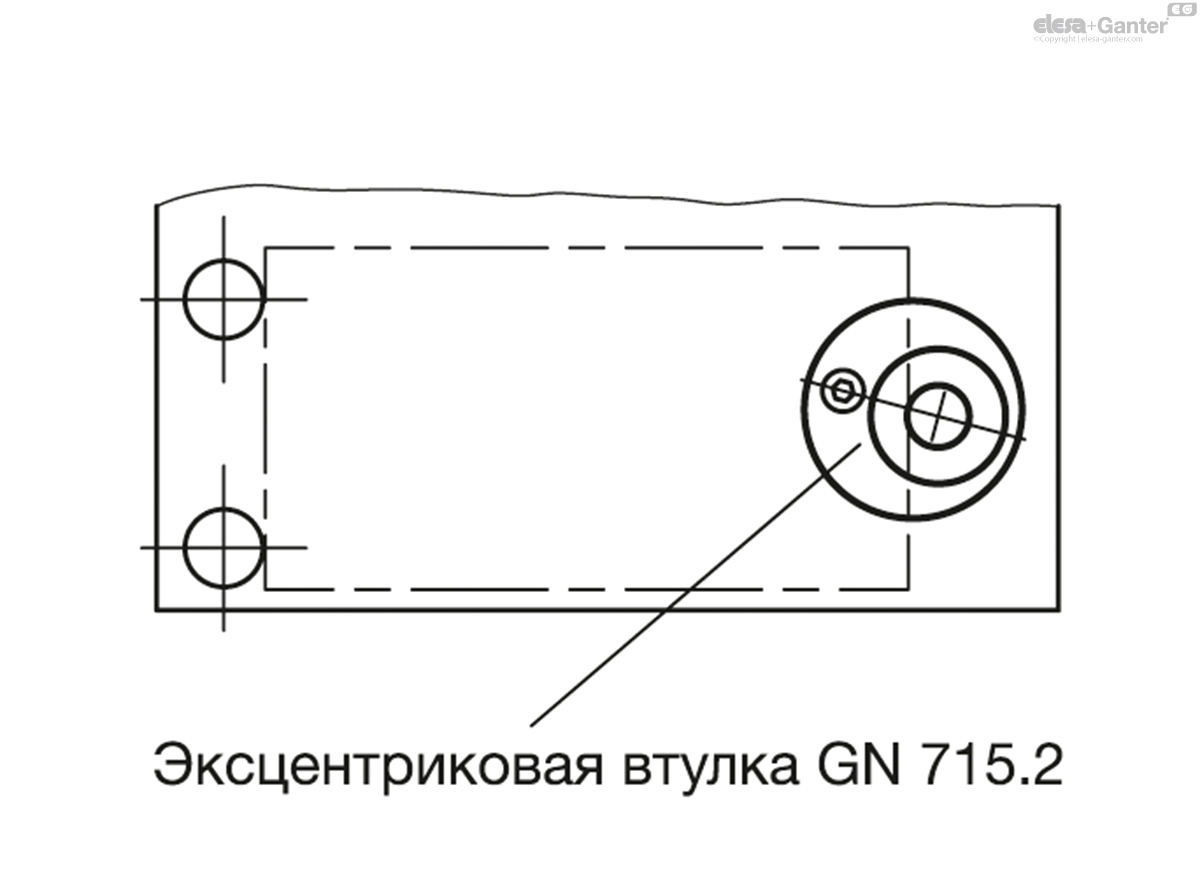

Ексцентрикові втулки GN 715.2 є допоміжним монтажним пристроєм для бічних упорних штифтів GN 714 / GN 715. Вони забезпечують регулювання бічних упорних штифтів для отримання найкращого положення затиску, наприклад, для приведення у відповідність більших допустимих.
