| Опис | l2 | l3 | s | Отвір H8 | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | l1 | B | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 716-10-EKU | 4.2 | 7 | 1 | 10 | 4.5 | 9 | 30 | 4 | 10 | 4 | 17г | 2 тижні | 609.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-10-ENI | 4.2 | 7 | 1 | 10 | 4.5 | 9 | 30 | 4 | 10 | 4 | 17г | 2 тижні | 598.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-10-EST | 7 | 8 | 1 | 10 | 50 | 160 | 30 | 4.5 | 10 | 5.5 | 9г | 2 тижні | 1038.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-12-EKU | 4.8 | 9 | 1.5 | 12 | 6.5 | 13 | 35 | 5 | 12 | 5 | 29г | 2 тижні | 634.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-12-ENI | 4.8 | 9 | 1.5 | 12 | 6.5 | 13 | 35 | 5 | 12 | 5 | 29г | 2 тижні | 614.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-12-EST | 8 | 9 | 1.5 | 12 | 60 | 270 | 35 | 5.5 | 12 | 6.5 | 13г | 2 тижні | 1086.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-14-EKU | 5.8 | 10 | 1.8 | 14 | 8 | 18 | 40 | 5.4 | 14 | 6.5 | 43г | 2 тижні | 655.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-14-ENI | 5.8 | 10 | 1.8 | 14 | 8 | 18 | 40 | 5.4 | 14 | 6.5 | 43г | 2 тижні | 639.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-14-EST | 9 | 10 | 2 | 14 | 100 | 380 | 40 | 6.5 | 14 | 8 | 19г | 2 тижні | 1239.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-16-BST | 7 | 11 | 1.5 | 16 | 36 | 190 | 35 | 15 | 16 | 5.5 | 20г | 2 тижні | 1218.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-18-BST | 8 | 12 | 1.8 | 18 | 38 | 270 | 40 | 17 | 18 | 6.5 | 27г | 2 тижні | 1247.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-22-BST | 9 | 15 | 2.5 | 22 | 40 | 410 | 45 | 21 | 22 | 8 | 43г | 2 тижні | 1368.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-8-EKU | 3.6 | 6 | 0.9 | 8 | 2.5 | 6.5 | 25 | 3.2 | 8 | 3 | 9г | 2 тижні | 603.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 716-8-ENI | 3.6 | 6 | 0.9 | 8 | 2.5 | 6.5 | 25 | 3.2 | 8 | 3 | 9г | 2 тижні | 585.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

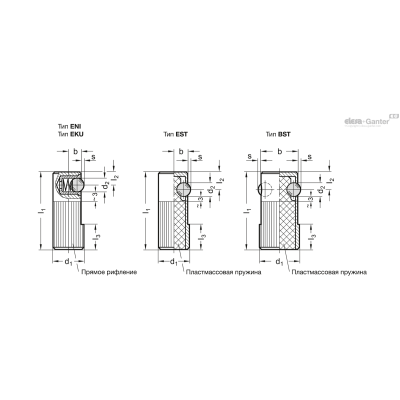

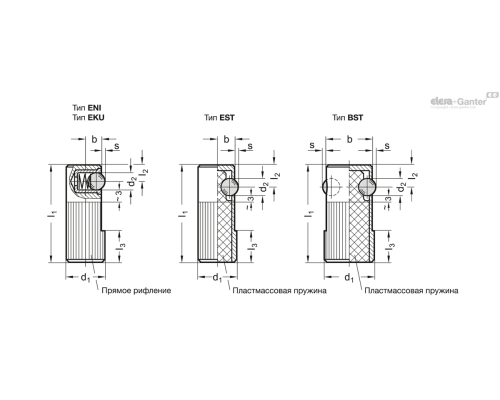

Типи
- Тип ENI одностороння, кулька з нержавіючої сталі
- Тип EKU одностороння, кулька із пластику
- Тип EST одностороння, кулька зі сталі
- Тип BST двосторонній, кульки зі сталі
Корпус: загартована сталь, чорніння
Муфта (для кульки )
- Тип ENI / EKU: Пластик
- Тип EST / BST: Сталь, чорніння
Кулька
- Тип ENI: Нержавіюча сталь
- Тип EKU: Пластик
- Тип EST / BST: Сталь
пружина
- Тип ENI / EKU: Нержавіюча сталь
- Тип EST / BST: пружнопластичний
термостійкість до 80 °C
Інформація

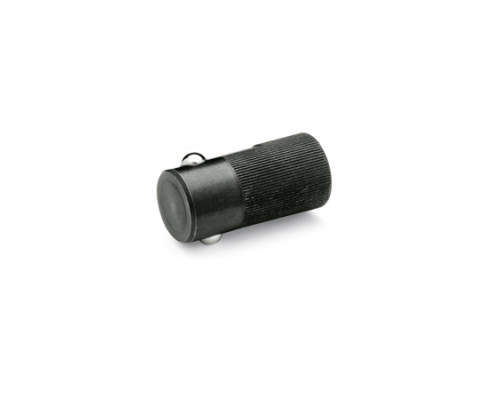

Бічні упорні штифти GN 716 розроблені для утримання, встановлення на місце та затиску заготовок.
Вони повинні бути щільно вставлені в корпус на глибину не менше l 3для забезпечення міцного захоплення.
Питань: 0
Немає запитань про цей товар.
GN 716 232.59 KB
