| Опис | d1±0.05 | F1 Навантаження на пружину в Н ≈ | F2 Навантаження на пружину в Н ≈ | l0 | l2 | l1 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 610-2,2-16-H | 2.2 | 2.2 | 3 | 16 | 10.5 | 12 | 7.8 | 1г | 2 тижні | 21.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-2,6-8-H | 2.6 | 1.1 | 2 | 8 | 5.2 | 6.5 | 3.8 | 1г | 2 тижні | 21.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-3,4-12-H | 3.4 | 5 | 7 | 12 | 7.8 | 9 | 6 | 1г | 2 тижні | 22.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-3,4-15-H | 3.4 | 5.9 | 13.3 | 15 | 8.2 | 12 | 7.3 | 1г | 2 тижні | 22.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-3-12-H | 3 | 6.2 | 6.8 | 12 | 8.7 | 9 | 6 | 1г | 2 тижні | 20.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-3-16-H | 3 | 4.8 | 8.4 | 16 | 10.7 | 13 | 8.5 | 1г | 2 тижні | 22.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-4-14-H | 4 | 5 | 12.3 | 14 | 9 | 12 | 8 | 1г | 2 тижні | 22.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-5-16-H | 5 | 8 | 15 | 16 | 10.4 | 13 | 8 | 1г | 2 тижні | 26.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

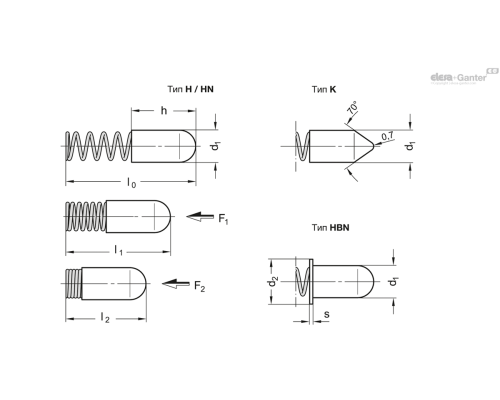

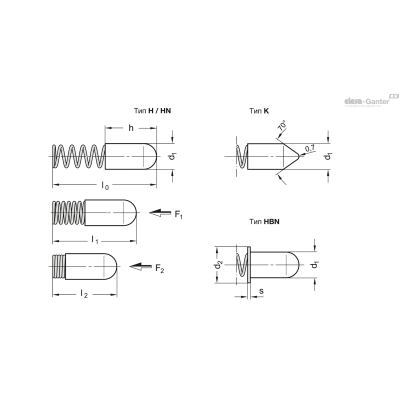

Типи
- Тип H : напівсферичний, сталь.
- Тип HN : Напівсферичний, нержавіюча сталь
- Тип HBN : напівсферичний з кільцевим виступом, нержавіюча сталь.
- Тип K : загострена носова частина, сталь
Корпус
- Тип H/K: Сталь, нікельована
- Тип HN/HBN: Нержавіюча сталь AISI 305
Натискна пружина
Нержавіюча сталь AISI 301
Інформація
Пружинні фіксатори GN 610 використовуються для фіксації та блокування. Відмінною особливістю є великий перебіг пружини при компактному розмірі.
Простого отвору достатньо для монтажу.
Тип HBN має кільцевий виступ для запобігання вискакуванню пружинних фіксаторів з передньої сторони.
Технічна інформація

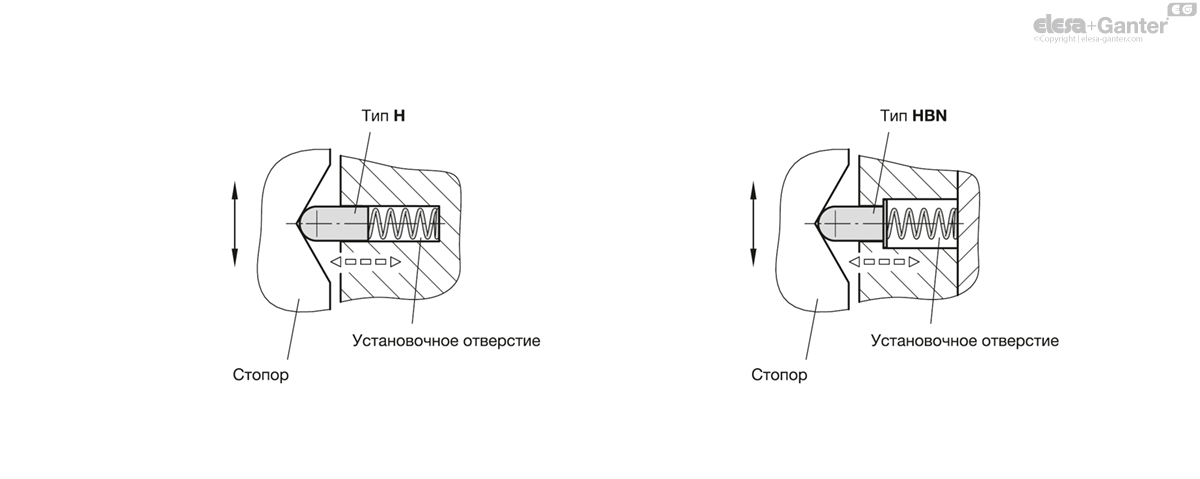

Приклади застосування
Питань: 0
Немає запитань про цей товар.
GN 610 548.28 KB
