| Опис | l1 -2 | l2 | l3 | s | w | Бокова тяга F в Н ≈ | Кодовий номер для монтажного пристрою | d1 | d2 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 713-5-20-11,5-KA | 11.5 | 6.4 | 3.9 | 10 | 1.6 | 20 | GN 713.1-5.6 | 5 | M 12 | 3г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 713-5-20-19-KA | 19 | 6.4 | 3.9 | 10 | 1.6 | 20 | GN 713.1-5.6 | 5 | M 12 | 5г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 713-5-20-26,5-KA | 26.5 | 6.4 | 3.9 | 10 | 1.6 | 20 | GN 713.1-5.6 | 5 | M 12 | 7г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 713-6-40-11,5-KA | 11.5 | 10.4 | 7.4 | 10 | 2 | 40 | GN 713.1-5.6 | 6 | M 12 | 3г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 713-6-40-19-KA | 19 | 10.4 | 7.4 | 10 | 2 | 40 | GN 713.1-5.6 | 6 | M 12 | 5г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 713-6-40-26,5-KA | 26.5 | 10.4 | 7.4 | 10 | 2 | 40 | GN 713.1-5.6 | 6 | M 12 | 7г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 713-10-100-18-KA | 18 | 16.9 | 11.9 | 16 | 3.2 | 100 | GN 713.1-10 | 10 | M 18 x 1.5 | 12г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 713-10-100-31,5-KA | 31.5 | 16.9 | 11.9 | 16 | 3.2 | 100 | GN 713.1-10 | 10 | M 18 x 1.5 | 20г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 713-10-100-45-KA | 45 | 16.9 | 11.9 | 16 | 3.2 | 100 | GN 713.1-10 | 10 | M 18 x 1.5 | 30г | 2 тижні | 0.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

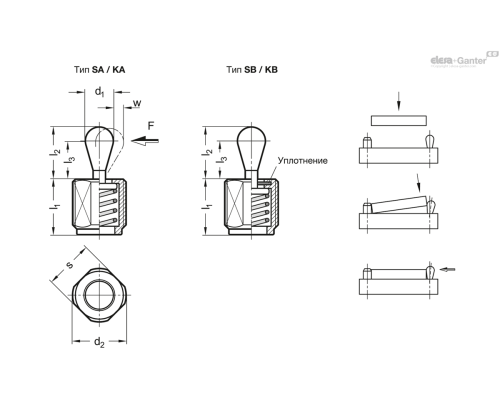

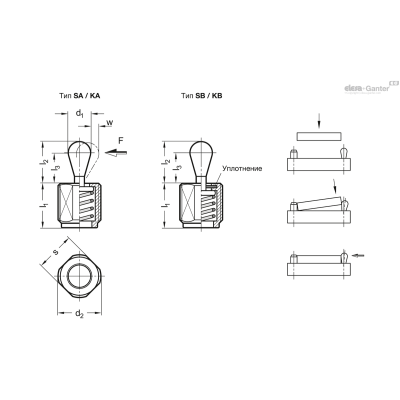

Типи
- Тип SA : упорний штифт зі сталі, без ущільнення
- Тип KA : упорний штифт із пластику, без ущільнення
- Тип SB : упорний штифт зі сталі, з ущільненням
- Тип KB : упорний штифт із пластику, з ущільненням
Корпус
Сталь
Оцинкована, воронена пасивована
Завзятий штифт
- Сталь для SA / SB
- загартований
- Оцинкована, воронена пасивована
- Пластик, поліацеталь (POM) для KA / KB
Пружина
- Світильник бічної сили тяги
- Нержавіюча сталь AISI 301
- Середня сила бічної тяги
- Пружинна сталь із чорнінням
- Сильна бічна тяга
- Пружинна сталь із цинковим покриттям, синя пасивація
Ущільнення
Хлоропреновий каучук (CR)

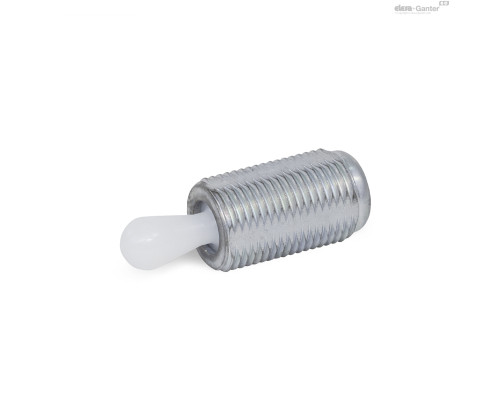

Бічні упорні штифти GN 713 є універсальними та практичними елементами для утримання, розташування та затиску заготовок.
Вони виключають дорогі альтернативи, є компактними та простими в установці. Висота виступаючої частини завзятого штифта може регулюватися за допомогою різьбового корпусу.
В наявності є відповідний інструмент для простого монтажу GN 713.1 (див. таблицю).
- GN 713.1 Монтажні інструменти (див. № коду в таблиці)
Положення монтажного отвору обумовлено довжиною заготовки l m плюс зміщення отвору m. Розрахунок представлений нижче:
w = максимальний діапазон переміщення упорного штифта
t = висота заготівлі
m = зміщення отвору
Випадок 1.
Висота заготовки t більша за висоту конуса l 3
m = d1 / 2 - w/2
Випадок 2.
Висота заготовки t більша за висоту конуса l 3
m = d1 / 2 - (l3 - t) x 0,123
Якщо положення монтажного отвору визначено відповідно до вказівок, повне переміщення бічного упорного штифта буде відповідати допуску заготовки.
У разі 1 бічна притискна сила поєднується з спрямованим вниз витягуванням, що притискає заготовку до контактної поверхні.
Для монтажу рекомендується використовувати монтажний інструмент GN 715.1 або GN 713.1.
Ексцентрикові втулки GN 715.2 є допоміжним монтажним пристроєм для бічних упорних штифтів GN 714 / GN 715. Вони забезпечують регулювання бічних упорних штифтів для отримання найкращого положення затиску, наприклад, для приведення у відповідність більших допустимих.
