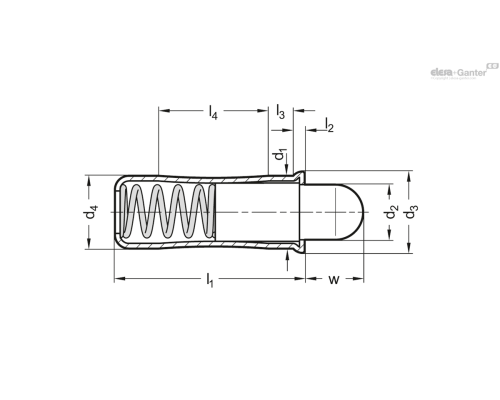

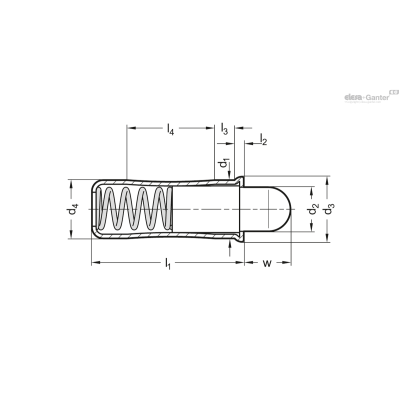

| Опис | d1 +0.1 | d4 ±0.05 | l2 ≈ | l3 ≈ | l4 ≈ | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | l1 | d2 | d3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 614.4-10-NI | 10 | 10 | 1.5 | 3.5 | 15 | 8 | 16.2 | 29 | 26 | 8 | 11 | 9г | 2 тижні | 177.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.4-4-NI | 4 | 4 | 0.9 | 1.8 | 5.6 | 2.7 | 3 | 8.2 | 10.7 | 2.8 | 4.6 | 1г | 2 тижні | 129.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.4-5-NI | 5 | 5 | 0.9 | 2.1 | 6 | 4 | 3.3 | 9 | 12 | 3.8 | 5.6 | 2г | 2 тижні | 135.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.4-6-NI | 6 | 6 | 1 | 2.3 | 8.2 | 5.5 | 6.1 | 12 | 15 | 4.8 | 6.5 | 2г | 2 тижні | 147.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.4-8-NI | 8 | 8 | 1.1 | 2.9 | 9.5 | 6.5 | 10.7 | 17 | 18 | 6.2 | 8.5 | 4г | 2 тижні | 155.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Корпус
Нержавіюча сталь AISI 305
Болт
Нержавіюча сталь AISI 303 NI
Пластик KU
Поліацеталь POM, білий колір
термостійкість до +50 °C
пружина
Нержавіюча сталь AISI 631
Інформація

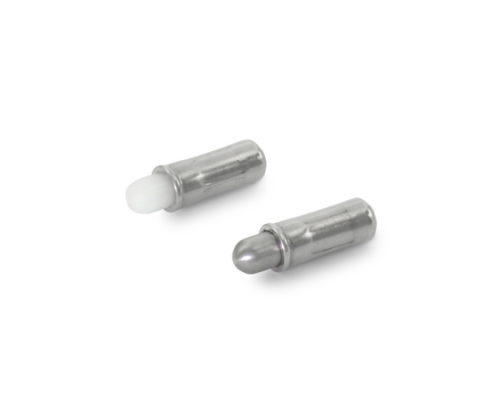

Пружинні фіксатори GN 614.4 застосовуються для блокування в якості натискних і відвідних штифтів, а також як амортизатори ударів.
Допуск H7 рекомендується для настановного отвору d 1.
Технічна інформація
