Продукція
  • GN 614.4

GN 614.4

Фіксатор пружинний

Пластик (поліацеталь POM)

GN 614.4
GN 614.4
Опис

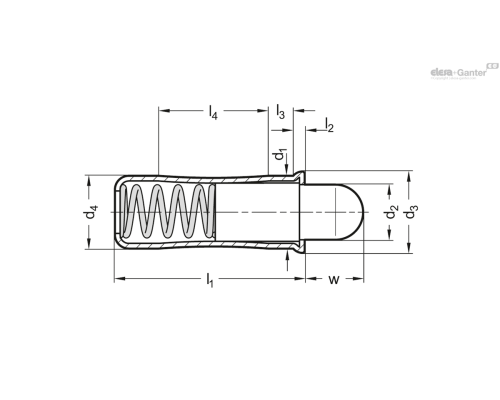

d1 +0.1
d4 ±0.05
l2 ≈
l3 ≈
l4 ≈
w
Пружинна навантаження в Н ≈початкова
Пружинне навантаження в Н ≈кінцеве
l1
d2
d3
Вага Наявн. Ціна
GN 614.4-10-KU 10 10 1.5 3.5 15 8 16.2 29 26 8 11 3г 2 тижні 177.75грн.
GN 614.4-4-KU 4 4 0.9 1.8 5.6 2.7 3 8.2 10.7 2.8 4.6 1г 2 тижні 129.15грн.
GN 614.4-5-KU 5 5 0.9 2.1 6 4 3.3 9 12 3.8 5.6 1г 2 тижні 136.80грн.
GN 614.4-6-KU 6 6 1 2.3 8.2 5.5 6.1 12 15 4.8 6.5 1г 2 тижні 148.05грн.
GN 614.4-8-KU 8 8 1.1 2.9 9.5 6.5 10.7 17 18 6.2 8.5 3г 2 тижні 155.70грн.
Характеристики

Корпус

Нержавіюча сталь AISI 305

Болт

Нержавіюча сталь AISI 303 NI

Пластик KU

Поліацеталь POM, білий колір

термостійкість до +50 °C

пружина

Нержавіюча сталь AISI 631

Інформація

Пружинні фіксатори GN 614.4 застосовуються для блокування в якості натискних і відвідних штифтів, а також як амортизатори ударів.

Допуск H7 рекомендується для настановного отвору d 1.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 614.4 336.56 KB
GN 614.4-KU
