| Опис | Code no. | d3 H8 | h мін. | l1 -1 | l2 | l3 | l4 | w | Бокова тягаF0 в Н≈при l2 | d1 | d2 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 714-10-100 | GN 715.1-5.6 | 10 | 12 | 12 | 4 | 1.5 | 4.5 | 1.6 | 100 | 10 | M 4 | 2г | 2 тижні | 428.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 714-10-150 | GN 715.1-10 | 10 | 12 | 12 | 7.5 | 1.5 | 4.5 | 2 | 150 | 10 | M 4 | 3г | 2 тижні | 448.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 714-10-20 | GN 715.1-5.6 | 10 | 12 | 12 | 4 | 1.5 | 4.5 | 1.6 | 20 | 10 | M 4 | 2г | 2 тижні | 428.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 714-10-40 | GN 715.1-5.6 | 10 | 12 | 12 | 7.5 | 1.5 | 4.5 | 2 | 40 | 10 | M 4 | 2г | 2 тижні | 448.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 714-10-50 | GN 715.1-5.6 | 10 | 12 | 12 | 4 | 1.5 | 4.5 | 1.6 | 50 | 10 | M 4 | 2г | 2 тижні | 428.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 714-10-75 | GN 715.1-5.6 | 10 | 12 | 12 | 7.5 | 1.5 | 4.5 | 2 | 75 | 10 | M 4 | 2г | 2 тижні | 448.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 714-16-100 | GN 715.1-10 | 16 | 18 | 18 | 11.5 | 2 | 7.5 | 3.2 | 100 | 16 | M 6 | 9г | 2 тижні | 515.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 714-16-200 | GN 715.1-10 | 16 | 18 | 18 | 11.5 | 2 | 7.5 | 3.2 | 200 | 16 | M 6 | 9г | 2 тижні | 515.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 714-16-300 | GN 715.1-10 | 16 | 18 | 18 | 11.5 | 2 | 7.5 | 3.2 | 300 | 16 | M 6 | 10г | 2 тижні | 515.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

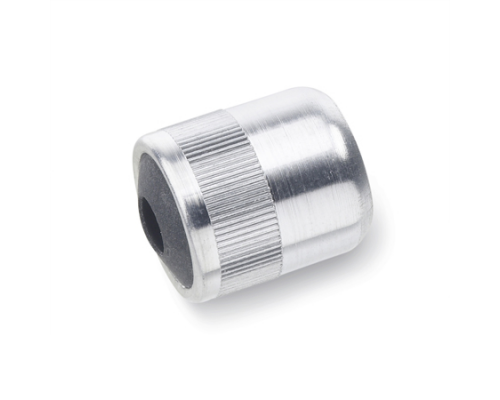

Корпус: алюміній
безбарвний
Упорна пластина з внутрішнім різьбленням
загартована сталь, чорніння
Умовні позначення для упорної пружини
Мале тягове зусилля: сірий колір
середнє тягове зусилля: відсутнє
Велике тягове зусилля: сріблястий колір
Гумове ущільнення
NBR (нітрильний каучук)
Бічні завзяті штифти GN 714 є покращеною версією GN 715 Замовник може самостійно вибрати натискний натискний штифт, що загвинчується в завзяту пластину.
Ця конструкція розширює сферу застосування бічних упорних штифтів, забезпечуючи аналогічні переваги; вони виключають дорогі альтернативи, є компактними та простими в установці. Для корпусу з насічкою потрібно лише наявність отвору з допуском H8.
В наявності є відповідний інструмент для простого монтажу GN 715.1 (див. таблицю).
- Монтажні інструменти GN 715.1 (див. у таблиці № коду)

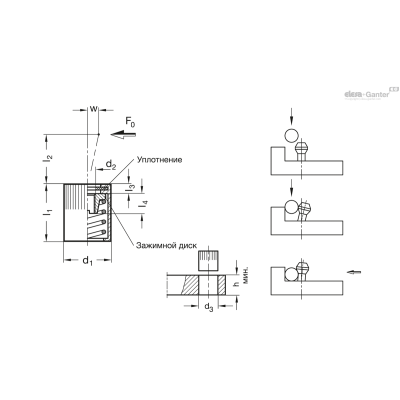

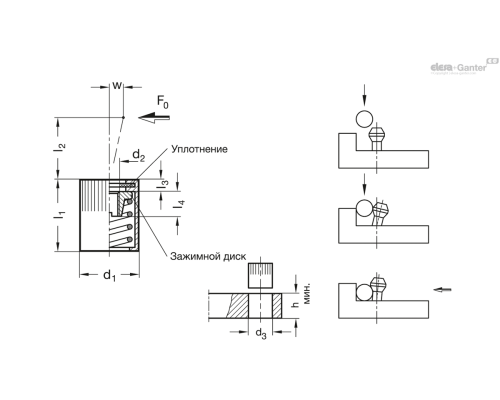

w = переміщення штифта
F = бічна тяга в ньютонах
початкова тяга = F 0
кінцева тяга = 1,1 x F 0
a 2– a 1= діапазон розмірів затисканої заготовки
x = відстань від центральної осі до точки тяги w 2
x 1для верхньої точки тяги (a 1)
x 2для нижньої точки тяги (a 2)
l 0= відстань від кінцевого упору до отвору упорної втулки
l 0= l m+ x
l m= середня довжина заготівлі l max.+ l min./2
У контактних точках (висота заготовки) між a 1і
a 2як x необхідно використовувати значення, що лежить в межах від x 1і
x 2(інтерполяція).
З урахуванням вищезазначених значень повне переміщення бічного упорного штифта буде відповідати допуску заготовки.
Для встановлення бічних упорних штифтів рекомендується монтажний інструмент GN 715.1 або ключ GN 713.1.
