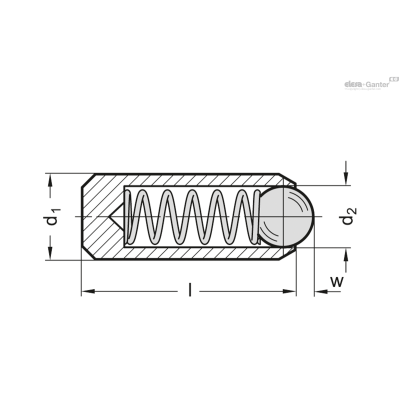

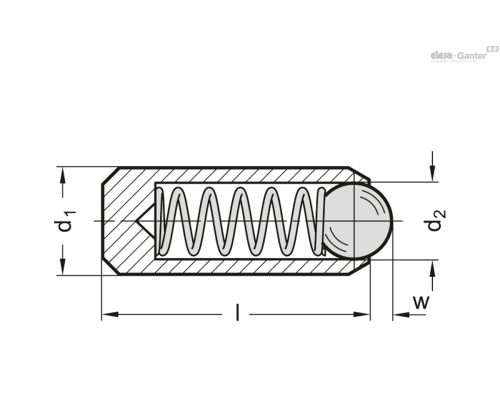

| Опис | d1 ±0.04 | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | L | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 614.3-10-NI | 10 | 2.5 | 26 | 49 | 20 | 8 | 9г | 2 тижні | 198.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-12-NI | 12 | 3.5 | 41 | 86 | 22 | 10 | 13г | 2 тижні | 227.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-2,5-NI | 2.5 | 0.4 | 2.8 | 4.7 | 5 | 1.5 | 1г | 2 тижні | 220.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-2-NI | 2 | 0.3 | 0.8 | 1.5 | 3.5 | 1 | 1г | 2 тижні | 209.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-3,5-NI | 3.5 | 0.8 | 6 | 14.5 | 9 | 2.5 | 1г | 2 тижні | 120.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-3-NI | 3 | 0.65 | 4.5 | 7.5 | 7 | 2 | 1г | 2 тижні | 125.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-4,5-NI | 4.5 | 0.95 | 9.5 | 16.5 | 12 | 3.2 | 1г | 2 тижні | 126.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-4-NI | 4 | 0.9 | 8 | 14 | 11 | 3 | 1г | 2 тижні | 123.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-5,5-NI | 5.5 | 1.2 | 15.5 | 25 | 14 | 4 | 2г | 2 тижні | 137.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-5-NI | 5 | 1 | 11 | 18 | 13 | 3.5 | 2г | 2 тижні | 133.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-6-NI | 6 | 1.5 | 18 | 31 | 15 | 4.5 | 2г | 2 тижні | 137.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-8-NI | 8 | 2 | 24 | 45 | 18 | 6 | 6г | 2 тижні | 174.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип NI Нержавіюча сталь, стандартне навантаження пружини
- Тип NIS Нержавіюча сталь, підвищене навантаження пружини
Корпус
Нержавіюча сталь AISI 303
Кулька
Нержавіюча сталь AISI 420C
загартований
Натискна пружина
Нержавіюча сталь AISI 631
Ідентифікація типу NIS :
корпус з 2 поздовжніми розмітками
Інформація

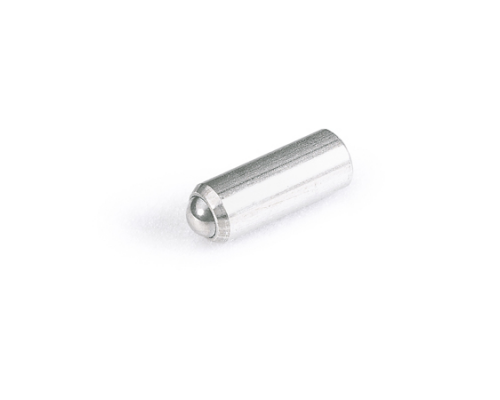

Пружинні фіксатори GN 614.3 з нержавіючої сталі використовуються для блокування, а також для натискно-витяжних дій.
Для монтажного отвору рекомендується дотримуватися допуску d 1F8 для приєднання і d 1H9 - Для запресування.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 614.3 266.11 KB
