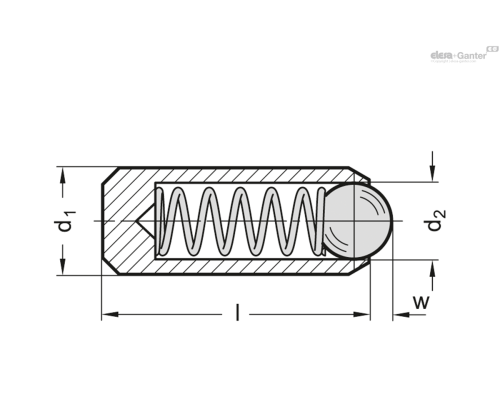

| Опис | d1 ±0.04 | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | L | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

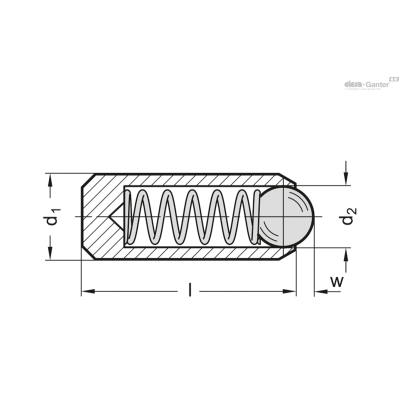

| GN 614.3-10-NIS | 10 | 2.5 | 61 | 110 | 20 | 8 | 9г | 2 тижні | 206.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-12-NIS | 12 | 3.5 | 68 | 143 | 22 | 10 | 14г | 2 тижні | 238.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-2,5-NIS | 2.5 | 0.4 | 4.7 | 7.1 | 5 | 1.5 | 1г | 2 тижні | 229.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-2-NIS | 2 | 0.3 | 1.3 | 2.2 | 3.5 | 1 | 1г | 2 тижні | 219.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-3,5-NIS | 3.5 | 0.8 | 12 | 18 | 9 | 2.5 | 1г | 2 тижні | 129.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-3-NIS | 3 | 0.65 | 7.8 | 11.6 | 7 | 2 | 1г | 2 тижні | 131.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-4,5-NIS | 4.5 | 0.95 | 18.7 | 25.1 | 12 | 3.2 | 2г | 2 тижні | 132.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-4-NIS | 4 | 0.9 | 15 | 22 | 11 | 3 | 1г | 2 тижні | 129.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-5,5-NIS | 5.5 | 1.2 | 25.1 | 39.2 | 14 | 4 | 2г | 2 тижні | 143.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-5-NIS | 5 | 1 | 19.3 | 26.6 | 13 | 3.5 | 2г | 2 тижні | 134.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-6-NIS | 6 | 1.5 | 36 | 60.5 | 15 | 4.5 | 3г | 2 тижні | 143.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.3-8-NIS | 8 | 2 | 57 | 103.5 | 18 | 6 | 6г | 2 тижні | 180.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип NI Нержавіюча сталь, стандартне навантаження пружини
- Тип NIS Нержавіюча сталь, підвищене навантаження пружини
Корпус
Нержавіюча сталь AISI 303
Кулька
Нержавіюча сталь AISI 420C
загартований
Натискна пружина
Нержавіюча сталь AISI 631
Ідентифікація типу NIS :
корпус з 2 поздовжніми розмітками
Інформація
Пружинні фіксатори GN 614.3 з нержавіючої сталі використовуються для блокування, а також для натискно-витяжних дій.
Для монтажного отвору рекомендується дотримуватися допуску d 1F8 для приєднання і d 1H9 - Для запресування.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 614.3 266.11 KB
