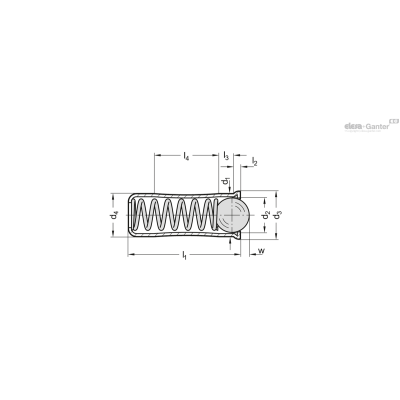

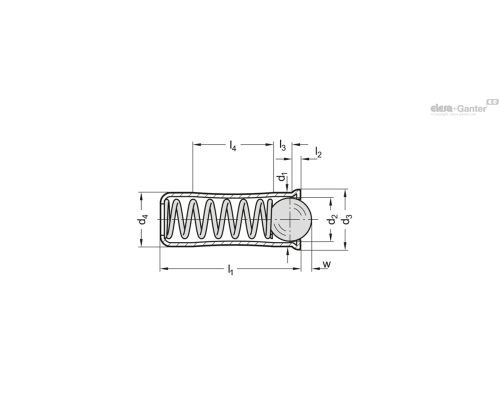

| Опис | d1 +0.1 | d4 ±0.05 | l2 ≈ | l3 ≈ | l4 ≈ | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | l1 | d2 | d3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 614.7-10-NI | 10 | 10 | 1.5 | 4.2 | 14.3 | 3.1 | 66 | 105 | 26 | 8.5 | 11 | 8г | 2 тижні | 129.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.7-4-NI | 4 | 4 | 0.9 | 1.8 | 5.6 | 0.9 | 12.9 | 19 | 10.7 | 3 | 4.6 | 1г | 2 тижні | 101.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.7-5-NI | 5 | 5 | 0.9 | 2.1 | 6 | 1.3 | 19.3 | 29.2 | 12 | 4 | 5.6 | 1г | 2 тижні | 104.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.7-6-NI | 6 | 6 | 1 | 2.3 | 8.2 | 1.7 | 28 | 47.5 | 15 | 5 | 6.5 | 2г | 2 тижні | 109.35грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 614.7-8-NI | 8 | 8 | 1.1 | 2.9 | 9.5 | 2.3 | 40 | 67.3 | 18 | 6.5 | 8.5 | 4г | 2 тижні | 115.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Корпус
Нержавіюча сталь AISI 305
Кулька
Нержавіюча сталь AISI 420C NI
загартований
Натискна пружина
Нержавіюча сталь AISI 631
Інформація
Пружинні фіксатори з нержавіючої сталі з щільною посадкою GN 614.7 використовуються як упори, для натискно-витяжних дій, а також на ежекторах.
Для установочного отвору рекомендується дотримуватися допуску d 1H7.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 614.7 212.04 KB
