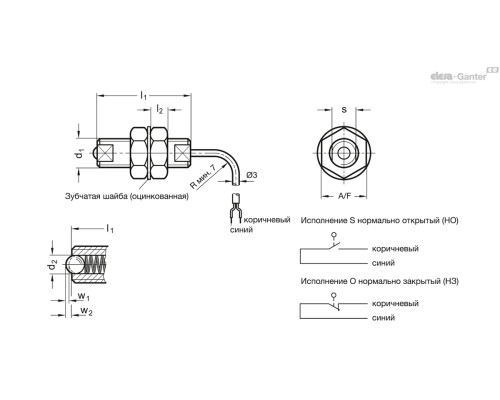

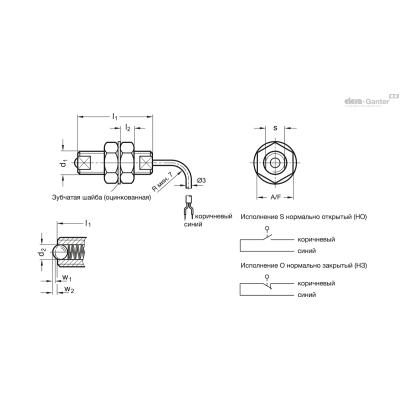

| Опис | A/F | d1±0.05 | l2 | s | w1 ±0.1 ||Switching_stroke|| | w2 ±0.1 Стиснення | Отвір для встановлення | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | l1 | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 615.7-M10-O | 17 | M 10 | 6 | 8 | 0.7 | 1.2 | - | 10 | 20 | 40 | M 10 | 5 | 60г | 2 тижні | 6296.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.7-M10-S | 17 | M 10 | 6 | 8 | 0.7 | 1.2 | - | 10 | 20 | 40 | M 10 | 5 | 60г | 2 тижні | 6183.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.7-M6-O | 10 | M 6 | 3.5 | 5 | 0.3 | 0.8 | M 10 | 6 | 13 | 33 | M 6 | 3 | 40г | 2 тижні | 5859.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.7-M6-S | 10 | M 6 | 3.5 | 5 | 0.3 | 0.8 | - | 6 | 13 | 33 | M 6 | 3 | 42г | 2 тижні | 5544.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.7-M8-O | 13 | M 8 | 5 | 7 | 0.5 | 1 | - | 8 | 16 | 36 | M 8 | 4 | 53г | 2 тижні | 5847.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.7-M8-S | 13 | M 8 | 5 | 7 | 0.5 | 1 | - | 8 | 16 | 36 | M 8 | 4 | 40г | 2 тижні | 5534.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип S нормально розімкнений
- Тип O нормально замкнутий
Гвинт
Сталь, нікельована
Кулька
Сталь, загартування
Шестигранні гайки
Сталь, нікельована
Кінцевий вимикач
- Напруга: 5...24 У пост. струму
- Комутоване навантаження (рекомендоване): 5...10 мА
- Комутоване навантаження (максимальне): 20 мА, пост. струм
- Прогнозований ресурс: 3 мільйони операцій
- Температурний діапазон: –10...80 °C
Кабель живлення з ПВХ-покриттям:
- Ø 3; 2-фазний, довжина ≈ 2 метри
- макс. розтягуюче навантаження: 20 Н
- сірий колір, для типу S (нормально розімкнений)
- чорний колір, для типу O (нормально замкнутий)
Клас захисту IP40
Інформація

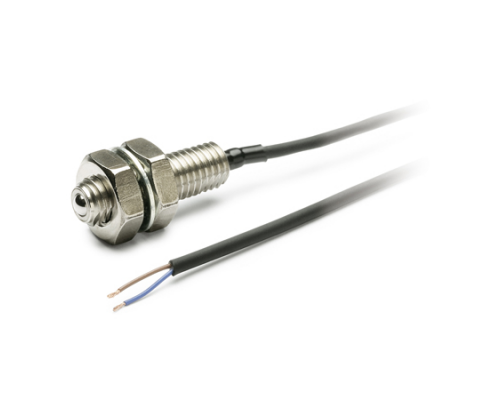

Пружинні фіксатори GN 615.7 використовуються як кінцеві упори, а також як контакти
У той же час електричний сигнал управління може бути відправлений з вбудованого кінцевого вимикача.
Питань: 0
Немає запитань про цей товар.
GN 615.7 247.56 KB
