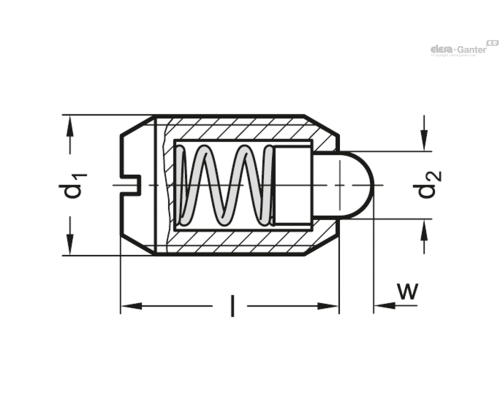

| Опис | d2 -0.1 | l ±0.1 | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

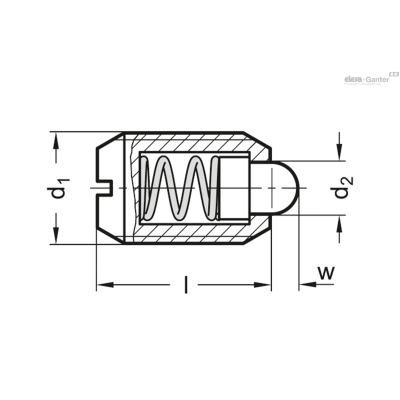

| GN 615.1-M10-B | 4.5 | 19 | 2.5 | 19 | 42 | M 10 | 7г | 2 | 92.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M10-BS | 4.5 | 19 | 2.5 | 20 | 54 | M 10 | 7г | 2 тижні | 109.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M12-B | 6 | 22 | 3.5 | 22 | 57 | M 12 | 10г | 2 тижні | 138.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M12-BS | 6 | 22 | 3.5 | 38 | 96 | M 12 | 10г | 2 тижні | 167.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M16-B | 8.5 | 24 | 4.5 ±0.3 | 38 | 78 | M 16 | 22г | 2 тижні | 223.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M16-BS | 8.5 | 24 | 4.5 ±0.3 | 50 | 100 | M 16 | 24г | 2 тижні | 244.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M20-B | 10 | 30 | 6.5 | 39 | 81 | M 20 | 43г | 2 тижні | 386.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M20-BS | 10 | 30 | 6.5 | 52 | 133 | M 20 | 40г | 2 тижні | 414.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M24-B | 13 | 34 | 8 | 72 | 155 | M 24 | 70г | 2 тижні | 612.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M24-BS | 13 | 34 | 8 | 91 | 223 | M 24 | 70г | 2 тижні | 641.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M4-B | 1.8 | 9 | 1.5 +0.3/-0.4 | 4.5 | 12.5 | M 4 | 1г | 2 тижні | 75.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M5-B | 2.4 | 12 | 2 | 5 | 13 | M 5 | 2г | 2 тижні | 73.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M6-B | 2.7 | 14 | 2 | 6 | 17 | M 6 | 2г | 2 тижні | 70.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M6-BS | 2.7 | 14 | 2 | 11 | 25 | M 6 | 2г | 2 тижні | 72.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M8-B | 3.8 | 16 | 2 | 16 | 33 | M 8 | 4г | 2 тижні | 79.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.1-M8-BS | 3.8 | 16 | 2 | 23 | 59 | M 8 | 4г | 2 тижні | 97.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип B : Сталь, стандартне навантаження пружини
- Тип BN : Нержавіюча сталь, стандартне навантаження пружини
- Тип BS : Сталь, підвищене навантаження пружини
- Тип BSN : Нержавіюча сталь, підвищене навантаження пружини
Тип B/BS
- Сталь, чорніння
- Болт, загартована сталь, чорніння
Тип BN/BSN
- Корпус із нержавіючої сталі AISI 303
- Кулька із загартованої нержавіючої сталі AISI 420C
пружина
Нержавіюча сталь AISI 631
Маркування типу BS/BSN:
корпус з 2 поздовжніми розмітками
Інформація

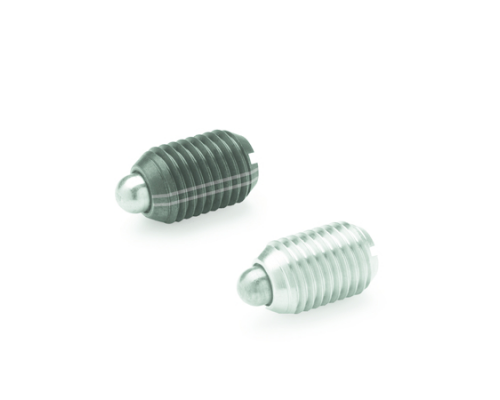

Пружинні фіксатори GN 615.1 використовуються як упори, для натискно-витяжних дій, а також на ежекторах.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 615.1 268.65 KB
