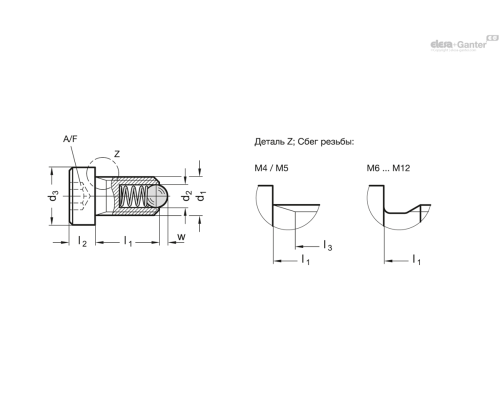

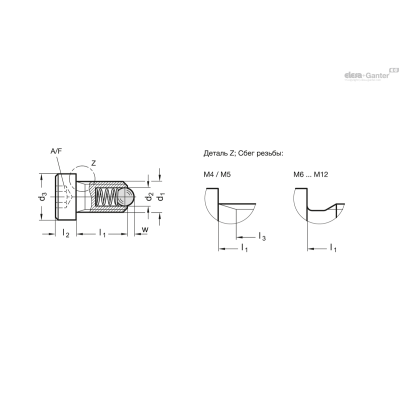

| Опис | A/F | l2 | l3 | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | l1 | d1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 815.1-M10-ST | 5 | 6 | - | 2 | 24 | 45 | 17 | M 10 | 6 | 16 | 15г | 2 тижні | 332.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 815.1-M12-ST | 6 | 7 | - | 2.5 | 26 | 49 | 19 | M 12 | 8 | 18 | 22г | 2 тижні | 353.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 815.1-M4-ST | 2 | 3 | 7.5 | 0.8 | 8 | 14 | 9 | M 4 | 2.5 | 6 | 2г | 2 тижні | 226.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 815.1-M5-ST | 2.5 | 4 | 8.2 | 0.9 | 8 | 14 | 10 | M 5 | 3 | 8 | 3г | 2 тижні | 237.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 815.1-M6-ST | 3 | 5 | - | 1 | 11 | 18 | 10 | M 6 | 3.5 | 10 | 4г | 2 тижні | 255.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 815.1-M8-ST | 4 | 5.5 | - | 1.5 | 18 | 31 | 12.5 | M 8 | 4.5 | 13 | 8г | 2 тижні | 288.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип ST Сталь, стандартне навантаження пружини
- Тип STS : Сталь, підвищене навантаження пружини
- Тип NI Нержавіюча сталь, стандартне навантаження пружини
- Тип NIS Нержавіюча сталь, підвищене навантаження пружини
Варіант виконання зі сталі
Тип ST / STS
- Корпус
Сталь, чорніння
- Кулька
Сталь, загартована
Варіант виконання з нержавіючої сталі
Тип NI / NIS
- Корпус
Нержавіюча сталь AISI 303
- Кулька
Нержавіюча сталь AISI 420C, загартована
Ідентифікація типу STS / NIS:
корпус з 2 поздовжніми розмітками
Інформація

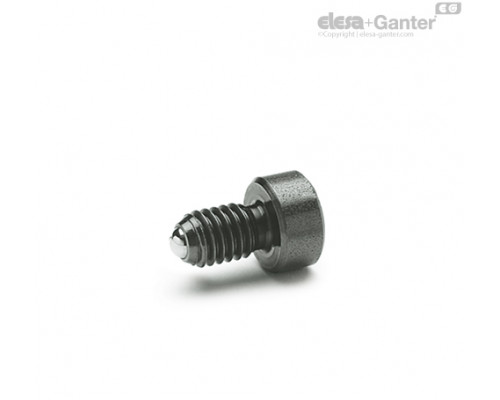

Пружинні фіксатори GN 815.1 використовуються як упори, для натискно-витяжних дій, а також на ежекторах.
Втулка забезпечує задане настановне положення.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 815.1 423.68 KB
