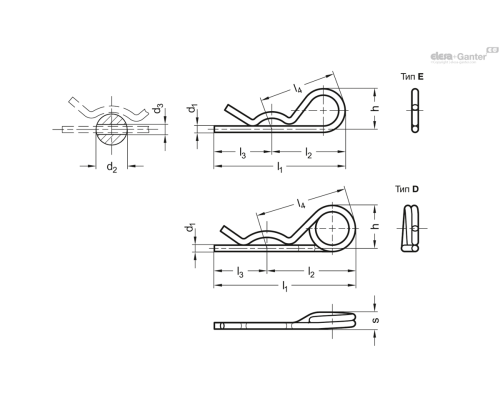

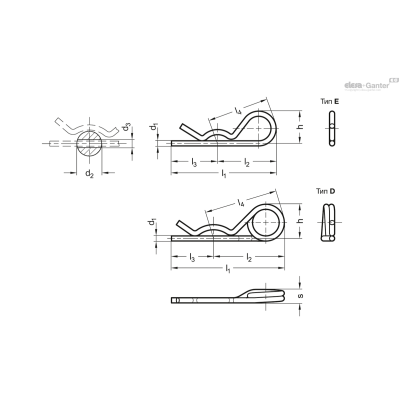

| Опис | l2 | l3 | l4 | s | Навантаження в Н для гвинта Ø | Навантаження в Н ≈ Демонтаж | Навантаження в Н ≈Монтаж | l1 | d1 | d2 | d3 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 1024-ST-1,5-E | 25 | 20 | 25 | - | 8 | 8 | 9 | 45 | 1.5 | 7 ... 12 | 2 | 9 | 2г | 2 тижні | 40.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-2-D | 31 | 25 | 33 | 5.5 | 12 | 9 | 10 | 56 | 2 | 8 ... 14 | 2.5 | 14 | 4г | 2 тижні | 28.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-2-E | 32 | 25 | 34 | - | 12 | 9 | 14 | 57 | 2 | 9 ... 14 | 2.5 | 13 | 3г | 2 тижні | 20.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-3-D | 43 | 30 | 47 | 8 | 16 | 28 | 35 | 73 | 3 | 14 ... 20 | 3.5 | 22 | 13г | 2 тижні | 32.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-3-E | 42 | 30 | 44 | - | 16 | 40 | 55 | 72 | 3 | 10 ... 16 | 3.5 | 23 | 10г | 2 тижні | 21.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-4-D | 58 | 36 | 62 | 10.5 | 20 | 35 | 50 | 94 | 4 | 17 ... 24 | 4.5 | 32 | 29г | 2 тижні | 42.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-4-E | 44 | 30 | 48 | - | 20 | 170 | 210 | 74 | 4 | 16 ... 20 | 4.5 | 27 | 17г | 2 тижні | 25.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-5-D | 70 | 40 | 73 | 13.5 | 25 | 95 | 100 | 110 | 5 | 18 ... 30 | 5.5 | 35 | 53г | 2 тижні | 49.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-5-E | 57 | 45 | 61 | - | 25 | 210 | 280 | 102 | 5 | 20 ... 28 | 5.5 | 32 | 34г | 2 тижні | 47.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-6-D | 85 | 57 | 90 | 16 | 30 | 125 | 190 | 142 | 6 | 24 ... 36 | 6.5 | 41 | 93г | 2 тижні | 97.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-6-E | 73 | 53 | 77 | - | 30 | 150 | 240 | 126 | 6 | 28 ... 40 | 6.5 | 42 | 60г | 2 тижні | 59.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 1024-ST-7-D | 92 | 60 | 96 | 19 | 40 | 210 | 350 | 152 | 7 | 26 ... 40 | 7.5 | 42 | 135г | 2 тижні | 110.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип E з одним витком
- Тип D з подвійним витком
Варіант виконання зі сталі ST
гальванічно оцинкована з блакитною пасивацією
Варіант виконання з нержавіючої сталі NI
AISI 303
Інформація

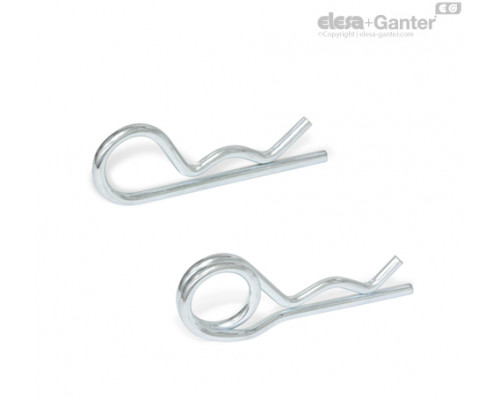

Пружинні шплінти GN 1024 використовуються для осьової фіксації болтів і осей, а також для запобігання перекосу, наприклад, гайки корончастої DIN 935.
Завдяки подвійному витку пружинні мають більш плоску пружину, відповідно, простіші в установці. Крім того, можна використовувати страховий тросик з кільцем, який запобігатиме втраті шплінту.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 1024 302.13 KB
