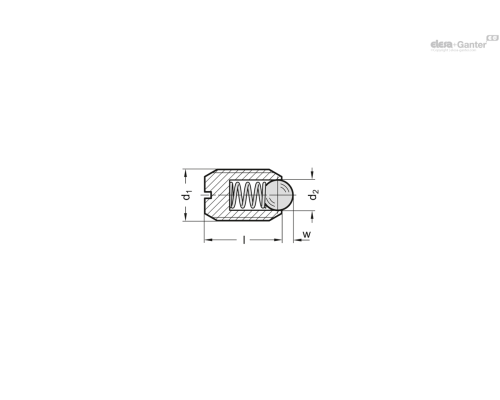

| Опис | l1 ±0.1 | w | Для бічного упорного штифта Ø | Пружинна навантаження в Н≈ кінцева | Пружинна навантаження в Н≈ початкова | d1 | d2 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 615-M10-K | 19 | 2 | - | 45 | 24 | M 10 | 6 | 7г | 2 тижні | 77.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M12-K | 22 | 2.5 | - | 49 | 26 | M 12 | 8 | 10г | 2 тижні | 117.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M16-K | 24 | 3.5 | - | 86 | 41 | M 16 | 10 | 20г | 2 тижні | 197.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M20-K | 30 | 4.5 | - | 111 | 56 | M 20 | 12 | 43г | 2 тижні | 306.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M24-K | 34 | 5.5 | - | 151 | 81 | M 24 | 15 | 70г | 2 тижні | 517.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M3-K | 7 | 0.4 | - | 4.5 | 3 | M 3 | 1.5 | 2г | 2 тижні | 65.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M4-K | 9 | 0.8 | - | 14 | 8.5 | M 4 | 2.5 | 3г | 2 тижні | 52.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M5-K | 12 | 0.9 | - | 14 | 8 | M 5 | 3 | 4г | 2 тижні | 50.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M6-K | 14 | 1 | - | 18 | 11 | M 6 | 3.5 | 5г | 2 тижні | 52.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M8-K | 16 | 1.5 | - | 31 | 18 | M 8 | 4.5 | 6г | 2 тижні | 70.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M2-K | 4 | 0.3 | M 10 | 1.5 | 0.8 | M 2 | 1 | 1г | 2 тижні | 240.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип K : сталь, стандартне навантаження пружини
- Тип KS : сталь, підвищене навантаження пружини
- Тип KN : нержавіюча сталь, стандартне навантаження пружини
- Тип KSN : нержавіюча сталь, підвищене навантаження пружини
Тип К / КС
- Корпус із сталі, чорніння
- Кулька із загартованої сталі 1.3505
Тип КН / КСН
- Корпус із нержавіючої сталі AISI 303
- Кулька із загартованої нержавіючої сталі AISI 420C
Натискна пружина
Нержавіюча сталь AISI 631
Ідентифікація типів KS/KSN
Корпус з 2 поздовжніми розмітками
Інформація

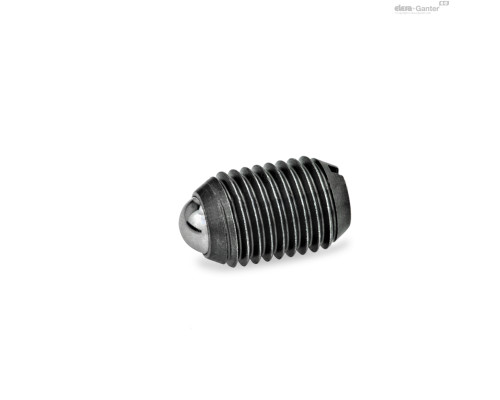

Пружинні фіксатори GN 615 використовуються як упори, для натискно-витяжних дій, а також на ежекторах.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 615 383.9 KB
Properties_Stainless_Steel_RU 144.52 KB
