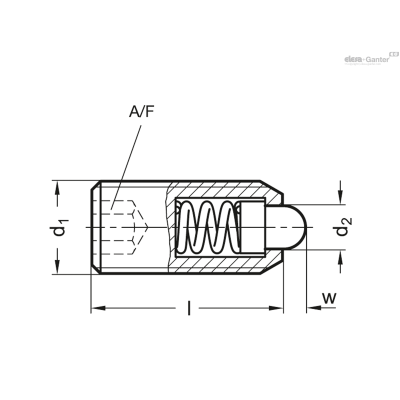

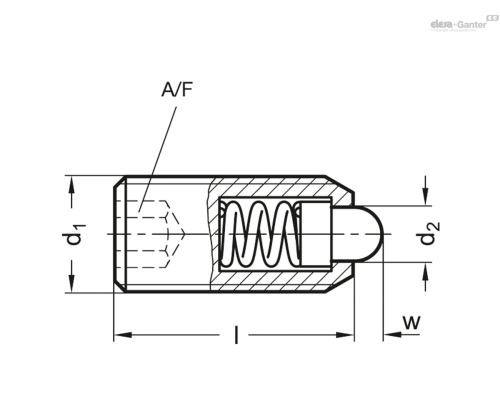

| Опис | A/F | d2 -0.1 | l ±0.1 | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | d1 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 615.4-M10-B | 5 | 4.5 | 23 | 2.5 | 19 | 42 | M 10 | 9г | 2 тижні | 185.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M10-BS | 5 | 4.5 | 23 | 2.5 | 20 | 54 | M 10 | 9г | 2 тижні | 207.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M12-B | 6 | 6.2 | 26 | 3.5 | 22 | 57 | M 12 | 13г | 2 тижні | 250.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M12-BS | 6 | 6.2 | 26 | 3.5 | 38 | 96 | M 12 | 13г | 2 тижні | 273.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M16-B | 8 | 8.5 | 33 | 4.5 ±0.3 | 38 | 78 | M 16 | 32г | 2 тижні | 363.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M16-BS | 8 | 8.5 | 33 | 4.5 ±0.3 | 50 | 100 | M 16 | 32г | 2 тижні | 384.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M20-B | 10 | 10 | 43 | 6.5 | 39 | 81 | M 20 | 32г | 2 тижні | 549.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M20-BS | 10 | 10 | 43 | 6.5 | 52 | 133 | M 20 | 67г | 2 тижні | 580.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M24-B | 12 | 13 | 48 | 8 | 72 | 155 | M 24 | 106г | 2 тижні | 852.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M24-BS | 12 | 13 | 48 | 8 | 91 | 223 | M 24 | 67г | 2 тижні | 890.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M4-B | 2 | 1.8 | 12 | 1.5 +0.3/-0.4 | 4.5 | 12.5 | M 4 | 1г | 2 тижні | 148.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M5-B | 2.5 | 2.4 | 14 | 2 | 5 | 13 | M 5 | 1г | 2 тижні | 148.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M6-B | 3 | 2.7 | 15 | 2 | 6 | 17 | M 6 | 2г | 2 тижні | 135.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M6-BS | 3 | 2.7 | 15 | 2 | 11 | 25 | M 6 | 2г | 2 тижні | 141.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M8-B | 4 | 3.8 | 18 | 2 | 16 | 33 | M 8 | 4г | 2 тижні | 169.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M8-BS | 4 | 3.8 | 18 | 2 | 23 | 59 | M 8 | 4г | 2 тижні | 182.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типы
- Тип B: Сталь, стандартная нагрузка пружины
- Тип BN: Нержавеющая сталь, стандартная нагрузка пружины
- Тип BS: Сталь, повышенная нагрузка пружины
- Тип BSN: Нержавеющая сталь, повышенная нагрузка пружины
Тип B / BS:
- Корпус: закалённая сталь, чернение
- Болт из закалённой стали
Тип BN / BSN
- Корпус из нержавеющей стали AISI 303
- Болт из закалённой нержавеющей стали AISI 420C
Разметка типа BS / BSN:
корпус с 2 продольными разметками
пружина
Нержавеющая сталь AISI 631
Информация

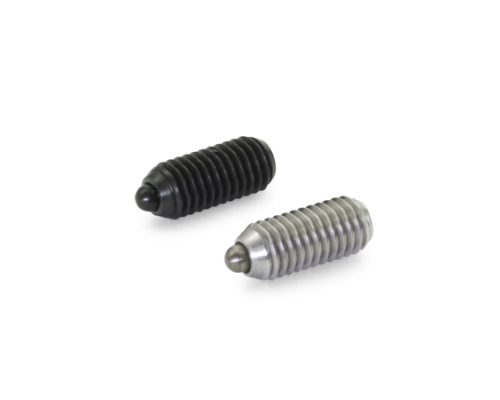

Пружинные фиксаторы GN 615.4 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
По запросу
- с фиксатором резьбовых соединений PFB / MVK
Техническая информация
