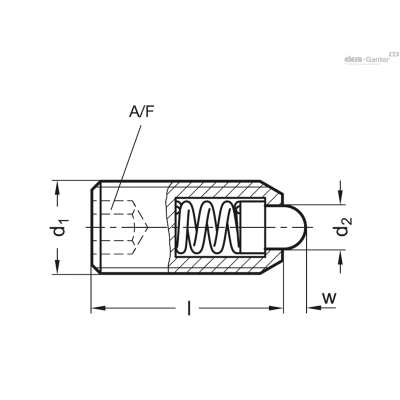

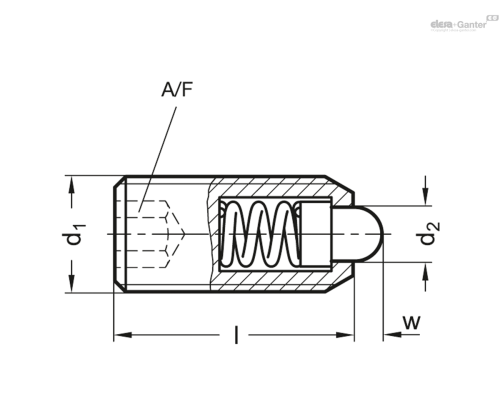

| Опис | A/F | d2 -0.1 | l ±0.1 | w | Пружинна навантаження в Н ≈початкова | Пружинне навантаження в Н ≈кінцеве | d1 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 615.4-M10-BN | 5 | 4.5 | 23 | 2.5 | 19 | 42 | M 10 | 9г | 2 тижні | 387.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M10-BSN | 5 | 4.5 | 23 | 2.5 | 20 | 54 | M 10 | 9г | 2 тижні | 403.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M12-BN | 6 | 6.2 | 26 | 3.5 | 22 | 57 | M 12 | 9г | 2 тижні | 514.35грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M12-BSN | 6 | 6.2 | 26 | 3.5 | 38 | 96 | M 12 | 9г | 2 тижні | 541.80грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M16-BN | 8 | 8.5 | 33 | 4.5 ±0.3 | 38 | 78 | M 16 | 32г | 2 тижні | 790.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M16-BSN | 8 | 8.5 | 33 | 4.5 ±0.3 | 50 | 100 | M 16 | 32г | 2 тижні | 828.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M20-BN | 10 | 10 | 43 | 6.5 | 39 | 81 | M 20 | 67г | 2 тижні | 1026.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M20-BSN | 10 | 10 | 43 | 6.5 | 52 | 133 | M 20 | 68г | 2 тижні | 1057.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M24-BN | 12 | 13 | 48 | 8 | 72 | 155 | M 24 | 104г | 2 тижні | 1640.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M24-BSN | 12 | 13 | 48 | 8 | 91 | 223 | M 24 | 105г | 2 тижні | 1673.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M4-BN | 2 | 1.8 | 12 | 1.5 +0.3/-0.4 | 4.5 | 12.5 | M 4 | 1г | 2 тижні | 296.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M5-BN | 2.5 | 2.4 | 14 | 2 | 5 | 13 | M 5 | 1г | 2 тижні | 296.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M6-BN | 3 | 2.7 | 15 | 2 | 6 | 17 | M 6 | 2г | 2 тижні | 296.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M6-BSN | 3 | 2.7 | 15 | 2 | 11 | 25 | M 6 | 2г | 2 тижні | 310.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M8-BN | 4 | 3.8 | 18 | 2 | 16 | 33 | M 8 | 4г | 2 тижні | 342.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615.4-M8-BSN | 4 | 3.8 | 18 | 2 | 23 | 59 | M 8 | 4г | 2 тижні | 356.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типы
- Тип B: Сталь, стандартная нагрузка пружины
- Тип BN: Нержавеющая сталь, стандартная нагрузка пружины
- Тип BS: Сталь, повышенная нагрузка пружины
- Тип BSN: Нержавеющая сталь, повышенная нагрузка пружины
Тип B / BS:
- Корпус: закалённая сталь, чернение
- Болт из закалённой стали
Тип BN / BSN
- Корпус из нержавеющей стали AISI 303
- Болт из закалённой нержавеющей стали AISI 420C
Разметка типа BS / BSN:
корпус с 2 продольными разметками
пружина
Нержавеющая сталь AISI 631
Информация
Пружинные фиксаторы GN 615.4 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
По запросу
- с фиксатором резьбовых соединений PFB / MVK
Техническая информация
Питань: 0
Немає запитань про цей товар.
GN 615.4 300.67 KB
