| Опис | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | m1 | m2 | s | x | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7233-NI-40-R-MT | 26 | 36 | 79 | 96 | 33.8 | 65.9 | 27.9 | 77.4 | 25 | 5 | 4 | 23 | 267г | 2 тижні | 4833.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7233-NI-50-R-MT | 35 | 46 | 105 | 135 | 79.3 | 82 | 2.8 | 113.3 | 30 | 6 | 5 | 20 | 533г | 2 тижні | 4855.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7233-NI-60-R-MT | 40 | 61 | 130 | 169 | 87.5 | 107.5 | 17.4 | 147.1 | 36 | 8 | 5 | 34 | 700г | 2 тижні | 5122.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

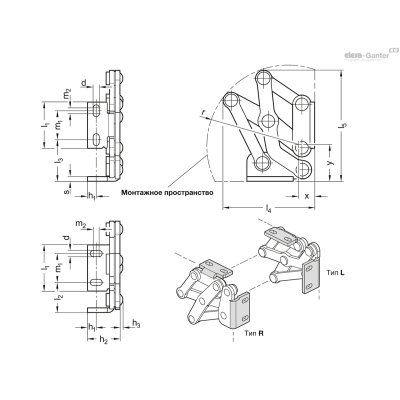

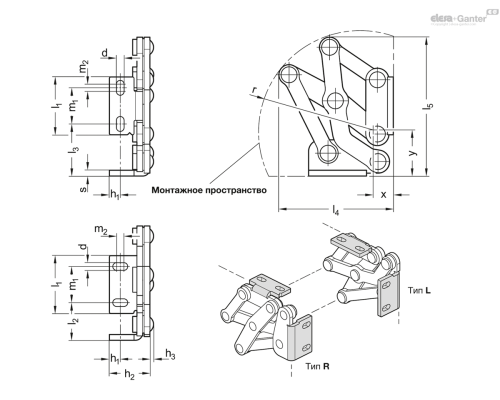

Типи
- Тип L : ліва кутова кріпильна деталь
- Тип R : права кутова кріпильна деталь
Нержавіюча сталь 304 NI
матове оздоблення, шліфування MT
Підшипник ковзання
Бронза
самозмащувальний

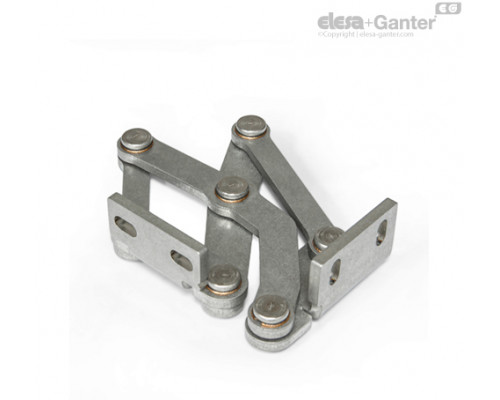

Петлі з вузловими шарнірами з нержавіючої сталі GN 7233 встановлюються всередині стулок, люків та дверей для економії місця та забезпечення антивандального захисту.
При встановленні петель даного типу на зовнішній поверхні корпусу не потрібно кріплень, які б не відповідали його дизайну або ускладнювали очищення.
Як правило, петлі з вузловими шарнірами з нержавіючої сталі використовуються попарно, що означає, що в одному отворі використовуються одна типу L і одна типу R. При більш високих навантаженнях, наприклад від стулок або люків великого розміру, вони можуть доповнюватися додатковими петлями будь-якого типу .
- інші матеріали
- інші варіанти обробки
- інші кутові кріпильні деталі
- інші кути відкриття
- інші макс.
- інший підйомний рух
Петлі з вузловими шарнірами з нержавіючої сталі можуть встановлюватися в корпусі з пазовими отворами на кутовий деталі кріплення, які або перпендикулярні, або паралельні осі петлі. Це призводить до появи двох показаних характеристик обертання.
Під час встановлення петлі із вузловими шарнірами із нержавіючої сталі можуть регулюватися у трьох площинах. Наприклад, це дає можливість регулювання з допусків або встановлення необхідного ущільнення зусилля стиснення.
Дві площини можуть регулюватися через паралельні або перпендикулярні пазові отвори в кутових кріпильних деталях .
Пластини з нержавіючої сталі з різьбовими отворами GN 2372 а також пластини з нержавіючої сталі з різьбовими стрижнями GN 2376 також доступні для кріплення петель. деталі.
Стулки, люки та двері можуть бути вставними, накладними або з'єднаними «в ус». Максимальна товщина стінки і розміри вигину для конструкцій з листового металу, що намічаються, витікають з відповідного типу установки.

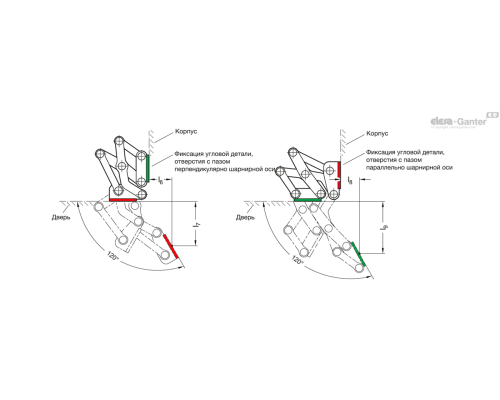

1. Кутові кріпильні деталі, встановлені на корпусі з пазовими отворами перпендикулярно до осі петлі:
|
|
| ||||||||||||||||||||||||||||
2. Кутові кріпильні деталі, встановлені на корпусі з пазовими отворами паралельно осі петлі:
| l 1 | s 4 макс. | b 4 | s 5 | b 5 макс. | s 6 макс. | b 6 макс. |
| 40 | 22 | 1 ... ∞ | 1 ... ∞ | 20 | 18 | 18 |
| 50 | 38 | 1 ... ∞ | 1 ... ∞ | 25 | 30 | 30 |
| 60 | 50 | 1 ... ∞ | 1 ... ∞ | 32 | 40 | 40 |
Показані варіанти виконання становлять стандартні умови установки. Якщо монтажне положення петлі змінено або один з двох розмірів товщини стінки (s або b) менше, максимальні розміри, що досягаються, змінюються незалежно один від одного. У деяких випадках це забезпечує можливість роботи з більшими розмірами товщини стінки, ніж встановлені для такого розміру петлі. Таким чином рекомендується провести просту перевірку виконання через CAD або шляхом перевірочної установки.
Максимальне навантаження петлі з вузловими шарнірами з нержавіючої сталі, зазначене нижче, відноситься до випадків стандартного використання і служить для орієнтації у разі нестандартних застосувань.
|
|
| ||||||||||||
