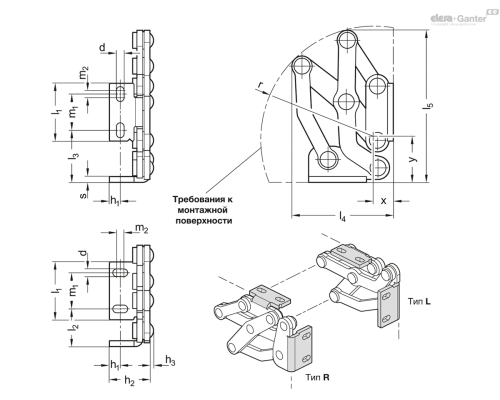

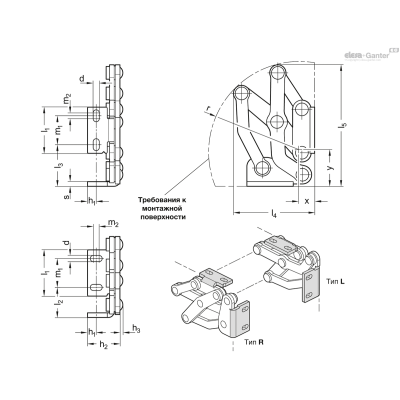

| Опис | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | m1 | m2 | s | x | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7237-NI-40-L-MT | 26 | 36 | 70.1 | 105.2 | 74.5 | 27.4 | 101.9 | 16 | 25 | 5 | 4 | 13 | 265г | 2 тижні | 4643.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7237-NI-50-L-MT | 35 | 46 | 92.3 | 140 | 102.8 | 39.3 | 134.7 | 27.8 | 30 | 6 | 5 | 18 | 550г | 2 тижні | 4758.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7237-NI-60-L-MT | 40 | 61 | 116.5 | 179.5 | 125.2 | 51.3 | 172.2 | 37.2 | 36 | 8 | 5 | 19 | 700г | 2 тижні | 4923.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип L : ліва кутова кріпильна деталь
- Тип R : права кутова кріпильна деталь
Нержавіюча сталь 304 NI
матове оздоблення, шліфування MT
Підшипник ковзання
Бронза
самозмащувальний

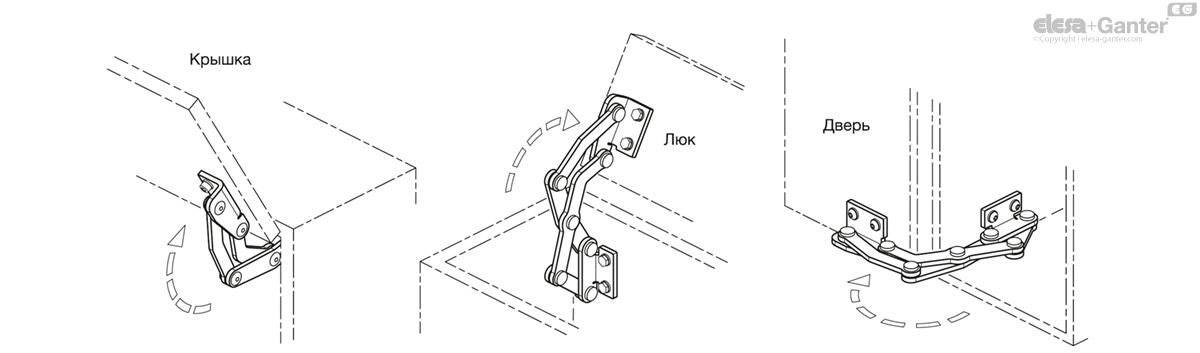

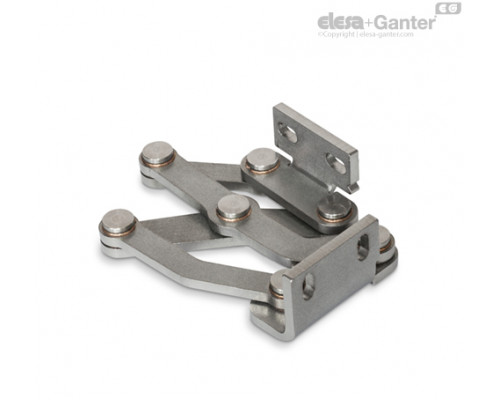

Петлі з вузловими шарнірами з нержавіючої сталі GN 7237 встановлюються всередині стулок, люків та дверей для економії місця та забезпечення антивандального захисту. Петлі мають максимальний кут відкриття 180°, що забезпечує оптимальну доступність і запобігає блокуванню шляхів евакуації (наприклад, відкритими дверима).
При встановленні петель даного типу на зовнішній поверхні корпусу не потрібно кріплень, які б не відповідали його дизайну або ускладнювали очищення.
Як правило, петлі з вузловими шарнірами з нержавіючої сталі використовуються попарно, що означає, що в одному отворі використовуються одна типу L і одна типу R. При більш високих навантаженнях, наприклад, від люків великого розміру, вони можуть доповнюватись додатковими петлями будь-якого типу.
- інші матеріали
- інші варіанти обробки
- інші кутові кріпильні деталі
- інші кути відкриття
- інші макс. товщини стінки
- інший підйомний рух

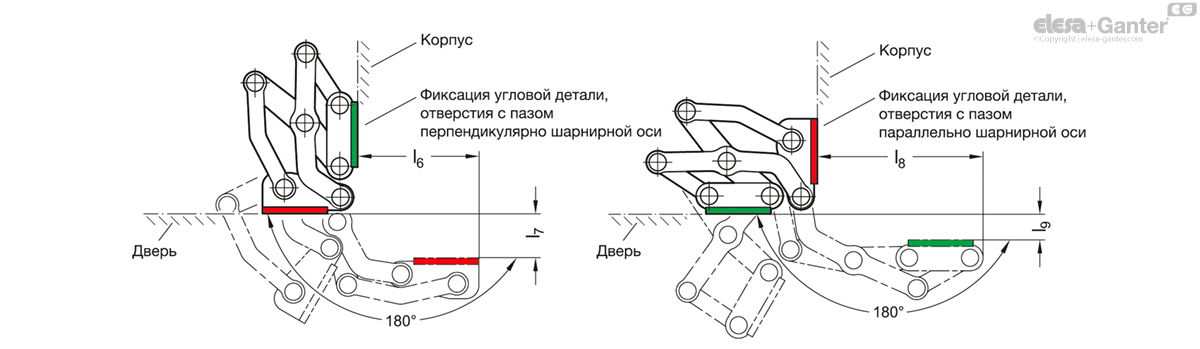

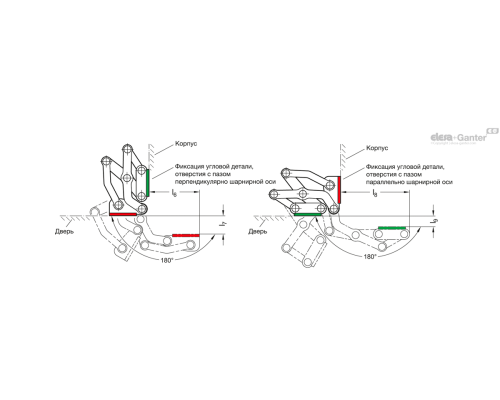

Петлі з вузловими шарнірами з нержавіючої сталі можуть встановлюватися в корпусі з пазовими отворами на кутовий деталі кріплення, які або перпендикулярні, або паралельні осі петлі. Це призводить до появи двох показаних характеристик обертання.
Під час встановлення петлі із вузловими шарнірами із нержавіючої сталі можуть регулюватися у трьох площинах. Наприклад, це дає можливість регулювання з допусків або встановлення необхідного ущільнення зусилля стиснення.

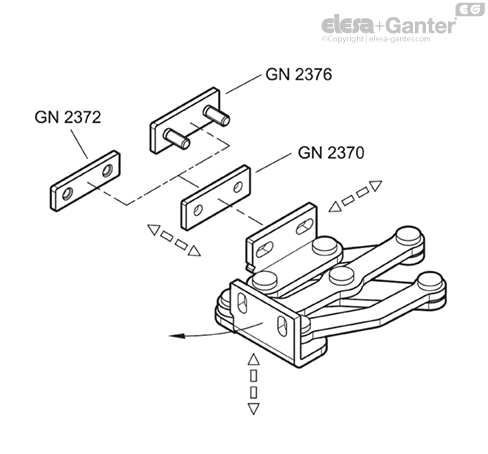

Дві площини можуть регулюватися через паралельні або перпендикулярні пазові отвори в кутових деталях кріплення. У третій площині регулювання положення можуть здійснюватися з використанням розділових пластин з нержавіючої сталі GN 2370 .

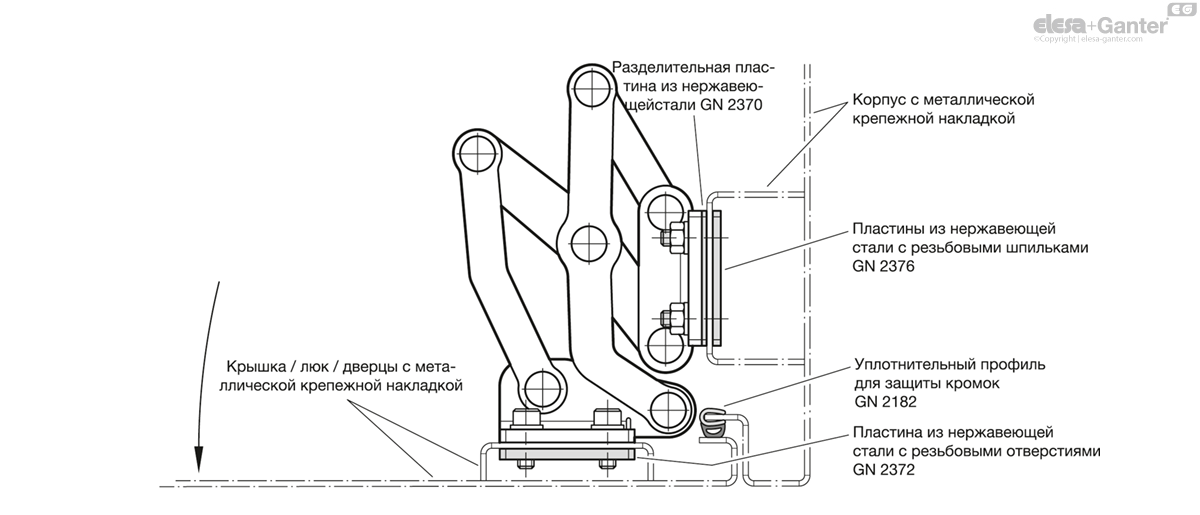

Пластини з нержавіючої сталі з різьбовими отворами GN 2372 та пластини з нержавіючої сталі з різьбовими стрижнями GN 2376 також доступні для кріплення петель. Останні можуть бути приварені або вставлені зовні через стінку та закріплені на місці. Всі допоміжні вироби призначені для використання з обома кутовими деталями кріплення.

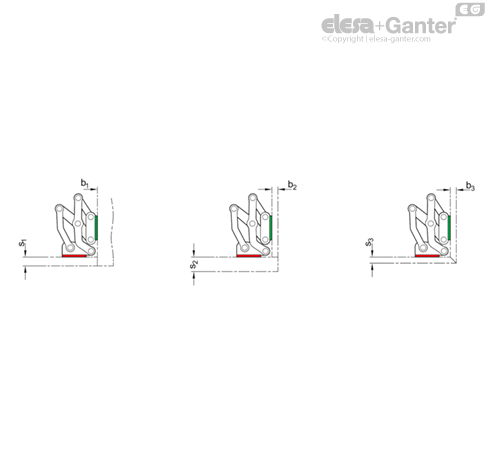

Стулки, люки та двері можуть бути вставними, накладними або з'єднаними «в ус». Максимальна товщина стінки і розміри вигину для конструкцій з листового металу, що намічаються, витікають з відповідного типу установки.
1. Кутові кріпильні деталі, встановлені на корпусі з пазовими отворами перпендикулярно до осі петлі:
| l 1 | s 1 макс. | b 1 | s 2 макс. | b 2 макс. | s 3 макс. | b 3 макс. |
| 40 | 13 | 1 ... ∞ | 24 | 10 | 10 | 10 |
| 50 | 19 | 1 ... ∞ | 34 | 17 | 16 | 16 |
| 60 | 25 | 1 ... ∞ | 44 | 24 | 21 | 21 |

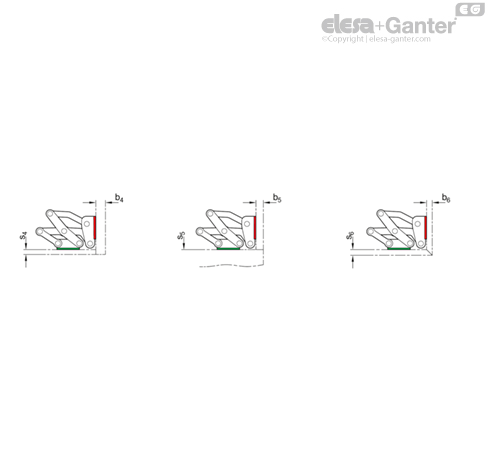

2. Кутові кріпильні деталі, встановлені на корпусі з пазовими отворами паралельно осі петлі:
|
|
| ||||||||||||||||||||||||||||
Показані варіанти виконання становлять стандартні умови установки. Якщо монтажне положення петлі змінено або один з двох розмірів товщини стінки (s або b) менше, максимальні розміри, що досягаються, змінюються незалежно один від одного. У деяких випадках це забезпечує можливість роботи з більшими розмірами товщини стінки, ніж встановлені для такого розміру петлі. Таким чином рекомендується провести просту перевірку виконання через CAD або шляхом перевірочної установки.

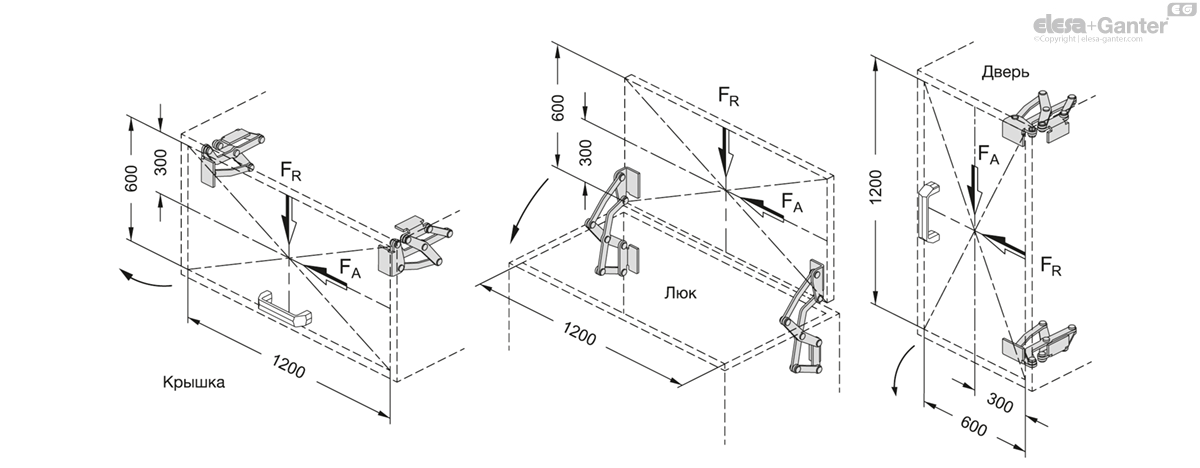

Максимальне навантаження петлі з вузловими шарнірами з нержавіючої сталі, зазначене нижче, відноситься до випадків стандартного використання і служить для орієнтації у разі нестандартних застосувань. Результуючі сили призводять до незначної пружної деформації, яка, при необхідності, може компенсуватися за допомогою регулювань.
|
|
| ||||||||||||
