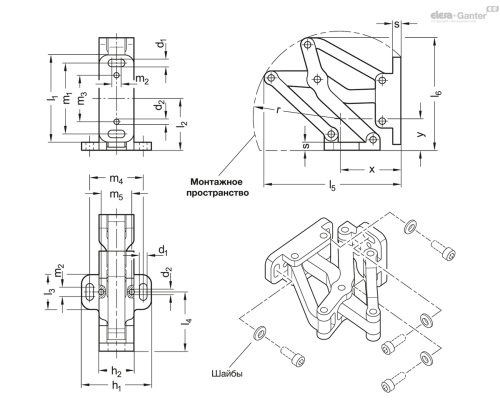

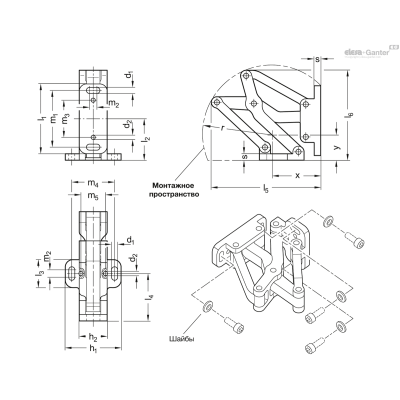

| Опис | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | m1 | m2 | m3 | m4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7241-AL-75-EL | 44.5 | 30 | 51 | 117.5 | 96.7 | 13.5 | 108 | 101.7 | 61 | 8 | 40 | 46 | 330г | 2 тижні | 13895.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Алюміній AL
анодовані, природний колір EL
Петльові штифти / шайби
Нержавіюча сталь 304
Підшипник ковзання
Пластик
- самозмащувальний
- Термостійкість від -40°C до 90°C

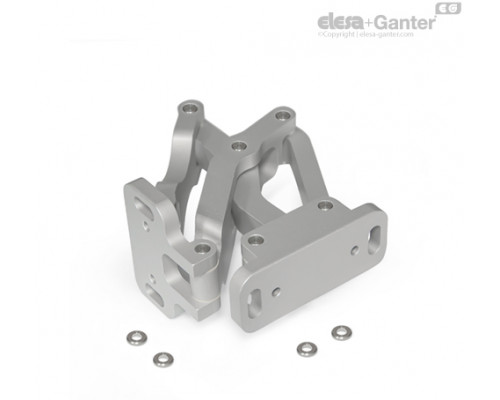

Петля з вузловими шарнірами GN 7241 встановлюється всередині дверей, стулок та люків для економії місця та забезпечення антивандального захисту. Петля має максимальний кут відкриття 90°, що робить її ідеальною для використання з дверима великої товщини.
При встановленні петель даного типу на зовнішній поверхні корпусу не потрібно кріплень, які б не відповідали його дизайну або ускладнювали очищення.
Як правило, петлі із вузловими шарнірами використовуються попарно. При більш високих навантаженнях, наприклад від люків великого розміру, вони можуть доповнюватися додатковими петлями. Постачається чотири посилені шайби, які можуть використовуватися з гвинтами кріплення з різьбленням M6.
- інші варіанти оздоблення / квітів
- інші сполучні фланці
- інші кути відкриття
- інші макс. товщини стінки
- інший підйомний рух

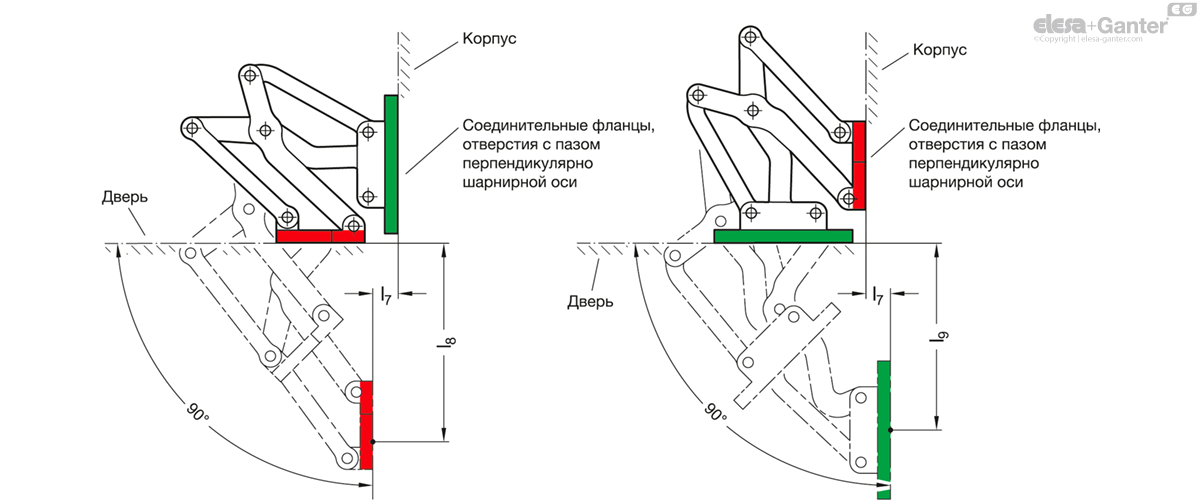

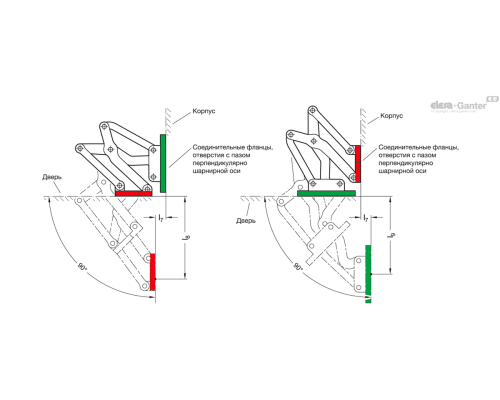

Петлі з вузловими шарнірами можуть встановлюватися в корпусі з пазовими отворами на сполучних фланцях, які паралельні або перпендикулярні осі петлі. Це призводить до появи двох показаних характеристик обертання.
Під час встановлення петлі із вузловими шарнірами можуть регулюватися у трьох площинах. Наприклад, це дає можливість регулювання з допусків або встановлення необхідного ущільнення зусилля стиснення.

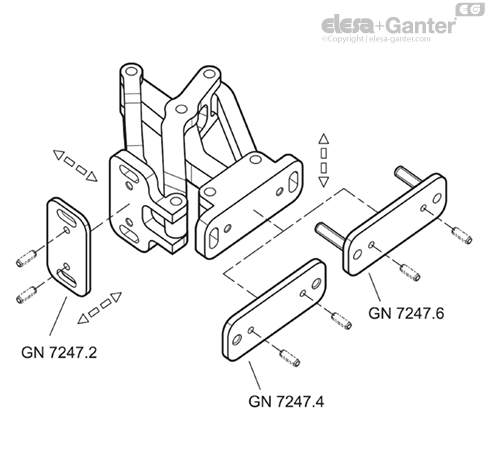

Дві площини можуть регулюватися через паралельні чи перпендикулярні пазові отвори у сполучних фланцях. У третій площині регулювання положення можуть здійснюватися з використанням розділових пластин з нержавіючої сталі GN 7247.2 .
Пластини з нержавіючої сталі з різьбовими отворами GN 7247.4 та пластини з нержавіючої сталі з різьбовими стрижнями GN 7247.6 також доступні для кріплення петель. Останні можуть бути приварені або вставлені зовні через стінку та закріплені на місці. Отвори d 2 одержують натяжні або настановні штифти, що забезпечують простоту установки петлі. Це також запобігає випадковому повороту або ковзанню під навантаженням. Забороняється демонтувати штифти для подальшого регулювання.

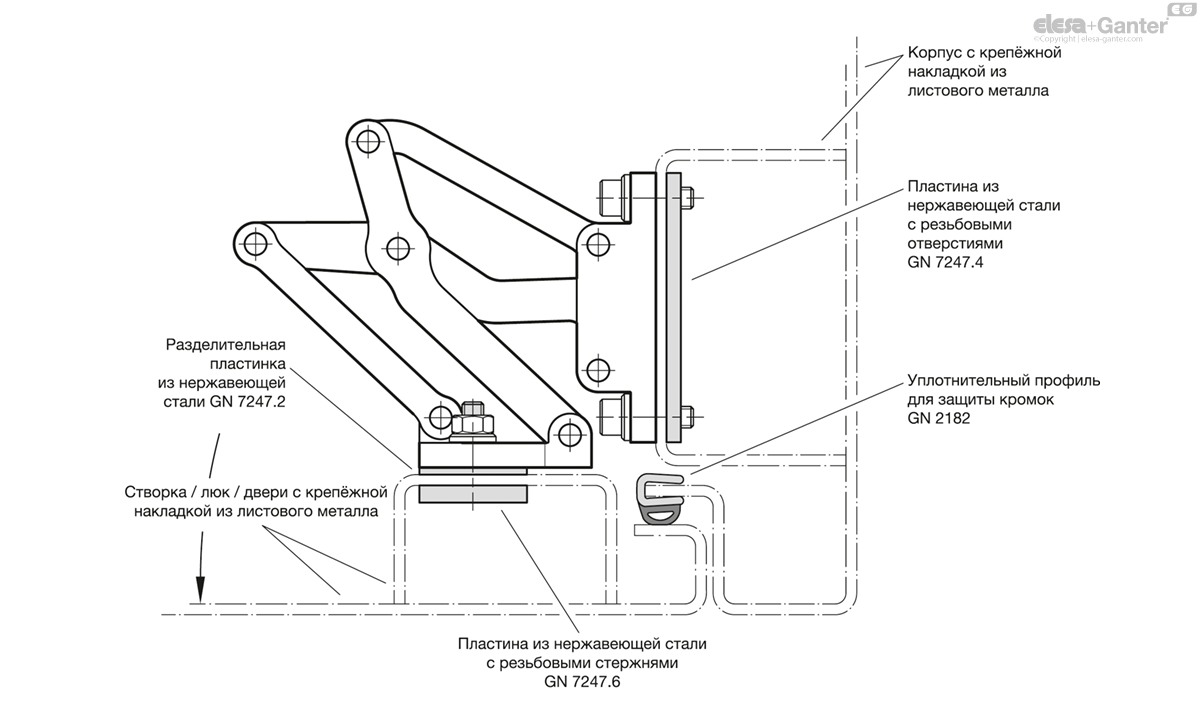

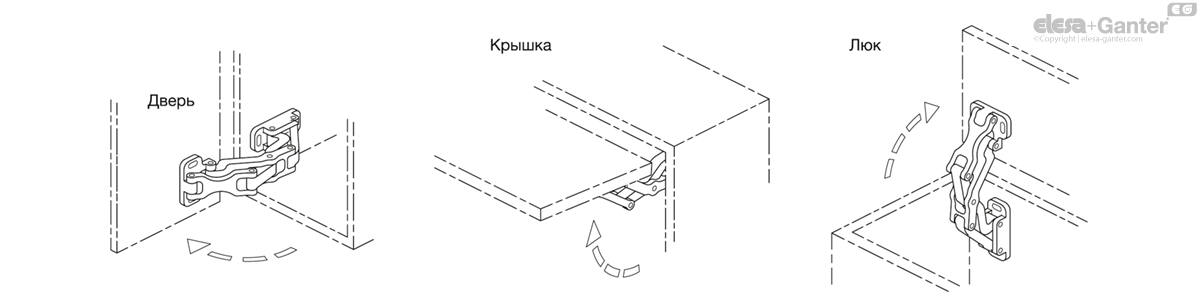

Двері, стулки та люки можуть бути вставними, накладними або з'єднаними «в ус». Максимальна товщина стінки і розміри вигину для конструкцій з листового металу, що намічаються, витікають з відповідного типу установки.

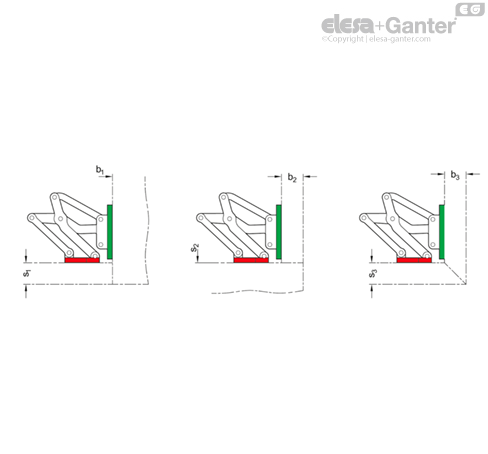

1. З'єднувальний фланець, встановлений на корпусі з пазовими отворами паралельно осі петлі:
|
|
| ||||||||||||||

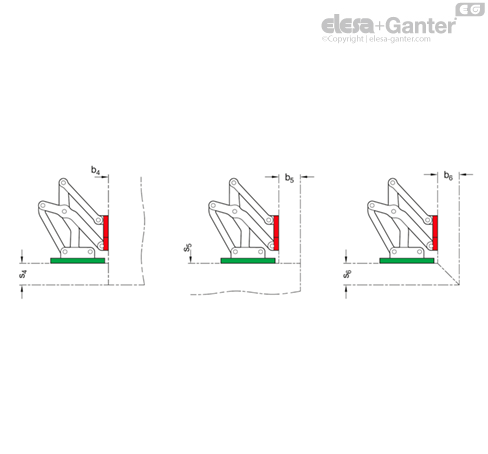

2. Сполучний фланець, встановлений на корпусі з пазовими отворами перпендикулярно до осі петлі:
| l 1 | s 4 макс. | b 4 | s 5 | b 5 макс. | s 6 макс. | b 6 макс. |
| 75 | 30 | 1 ... ∞ | 1 ... ∞ | 30 | 30 | 30 |
Показані варіанти виконання становлять стандартні умови установки. Якщо монтажне положення петлі змінено або один з двох розмірів товщини стінки (s або b) менше, максимальні розміри, що досягаються, змінюються незалежно один від одного. У деяких випадках це забезпечує можливість роботи з більшими розмірами товщини стінки, ніж встановлені для такого розміру петлі. Таким чином рекомендується провести просту перевірку виконання через CAD або шляхом перевірочної установки.

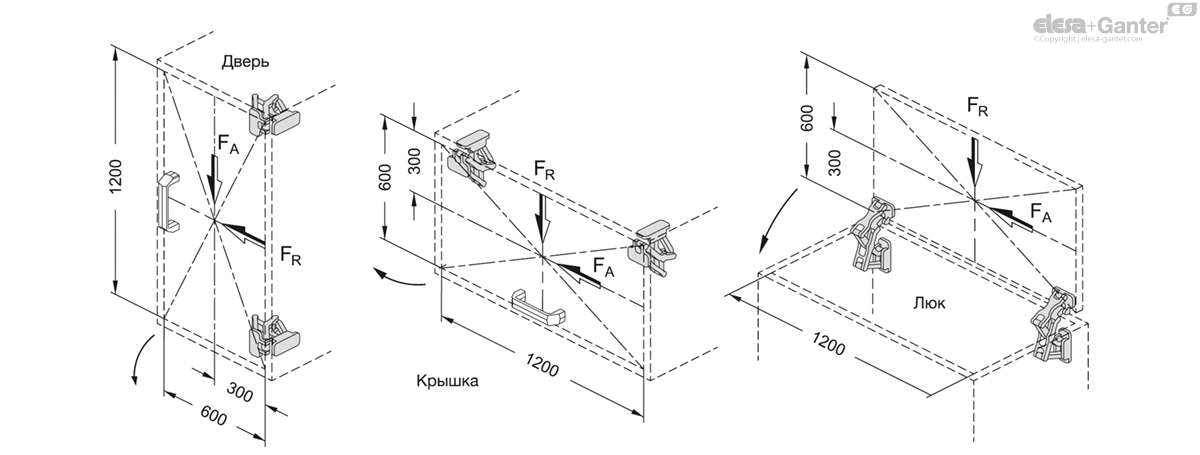

Максимальне навантаження петлі з вузловими шарнірами, зазначене нижче, відноситься до випадків стандартного використання і служить для орієнтації у разі нестандартних застосувань. Результуючі сили призводять до незначної пружної деформації, яка, при необхідності, може компенсуватися за допомогою регулювань.
|
|
| ||||||
