| Опис | l' | m1 | m2 | s | B | d1 | d2 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7247.4-NI-60-MT | 60 | 46 | 28 | 4 | 30 | M 6 | 4 | 52г | 2 тижні | 408.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7247.4-NI-75-MT | 75 | 61 | 40 | 4 | 30 | M 6 | 4 | 66г | 2 тижні | 431.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Нержавіюча сталь AISI 304 NI
матове оздоблення, шліфування MT

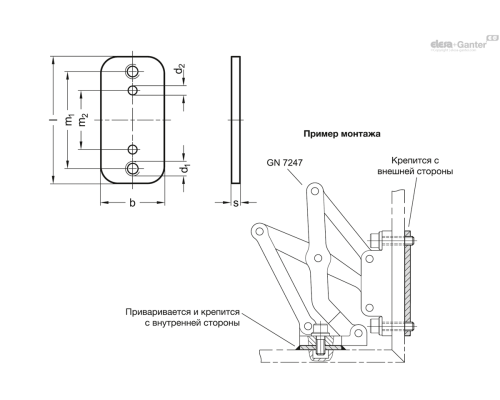

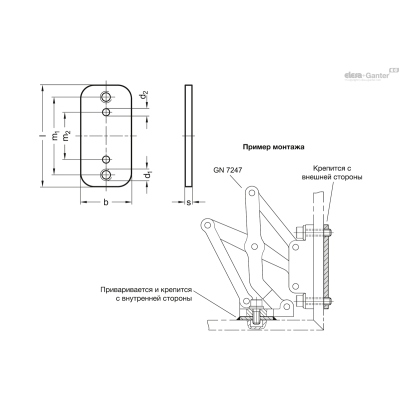

Пластини з нержавіючої сталі з різьбовими отворами GN 7247.4 розроблені як додаткове приладдя та підходять за розмірами для сполучних фланців петель з вузловими шарнірами GN 7241 GN 7243 і GN 7247 . Вони забезпечують регулювання в третій площині під час монтажу. Вони забезпечують необхідне положення або компенсацію висоти на кріпильних поверхнях шляхом використання як прокладки окремо або в поєднаннях.
Пластини з нержавіючої сталі кріпляться із зовнішнього боку через наскрізні отвори в стінці корпусу або приварюються до його внутрішньої сторони. В результаті створюється ефективний захист від несанкціонованого проникнення, а на зовнішній поверхні корпусу відсутні кріплення, які б не відповідали його дизайну або ускладнювали очищення.
Вони виключають необхідність використання різьбових отворів, гайок і шайб під час монтажу. При цьому відсутня необхідність трудомісткого попереднього складання таких деталей і утримування їх під час затягування або ослаблення. ;Товщина пластини s відповідає мінімальній крутій глибині різьблення d 1, яку необхідно проходити повністю.
Отвори d 2отримують при необхідності натяжні або настановні штифти, що забезпечують простоту встановлення пластин і петель з вузловими шарнірами.
- інші розміри пластини
- інша геометрія пластини
