Продукція
  • GN 815

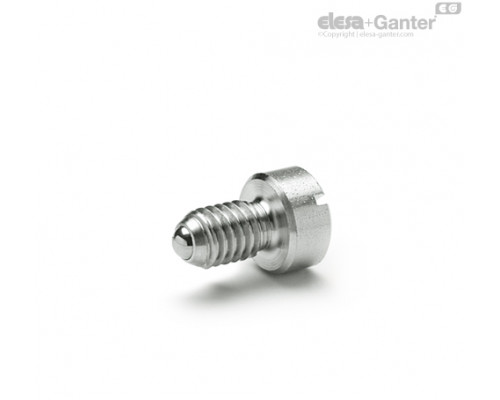

GN 815

Фіксатори пружинні

Нержавіюча сталь, стандартне навантаження пружини

GN 815
GN 815
Опис

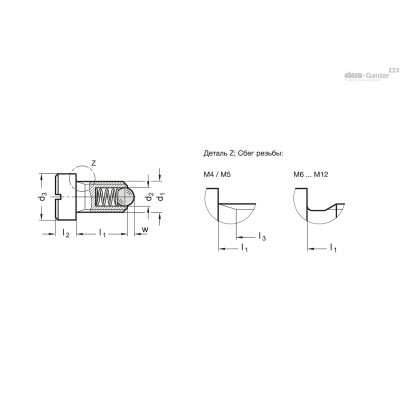

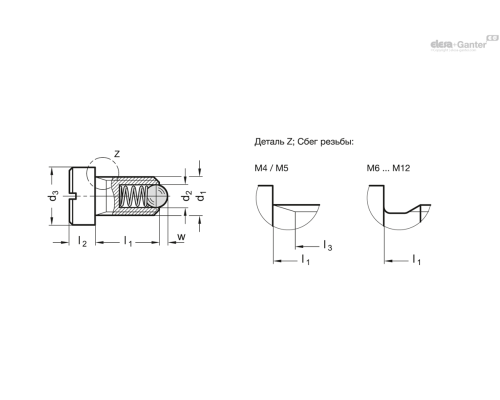

l2
l3
w
Пружинна навантаження в Н ≈початкова
Пружинне навантаження в Н ≈кінцеве
l1
d1
d2
d3
Вага Наявн. Ціна
GN 815-M10-NI 6 - 2 24 45 14 M 10 6 16 15г 2 тижні 623.25грн.
GN 815-M12-NI 7 - 2.5 26 49 15 M 12 8 18 20г 2 тижні 723.60грн.
GN 815-M4-NI 3 5 0.8 8 14 6.5 M 4 2.5 6 2г 2 тижні 339.75грн.
GN 815-M5-NI 4 6.7 0.9 8 14 8.5 M 5 3 8 3г 2 тижні 377.55грн.
GN 815-M6-NI 5 - 1 11 18 9 M 6 3.5 10 5г 2 тижні 418.95грн.
GN 815-M8-NI 5.5 - 1.5 18 31 11 M 8 4.5 13 8г 2 тижні 549.00грн.
Характеристики

Типи

  • Тип ST Сталь, стандартне навантаження пружини
  • Тип NI : Нержавіюча сталь, стандартне навантаження пружини

Варіант виконання зі сталі ST

  • Корпус

Сталь, чорніння

  • Кулька

Сталь, загартована

Варіант виконання з нержавіючої сталі NI

  • Корпус

Нержавіюча сталь AISI 303

  • Кулька

Нержавіюча сталь AISI 420C, загартована

Інформація

Пружинні фіксатори GN 815 використовуються як упори, для натискно-витяжних дій, а також на ежекторах.

Втулка забезпечує задане настановне положення.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 815 250.93 KB
GN 815-NI
