Продукція
  • GN 817.4

GN 817.4

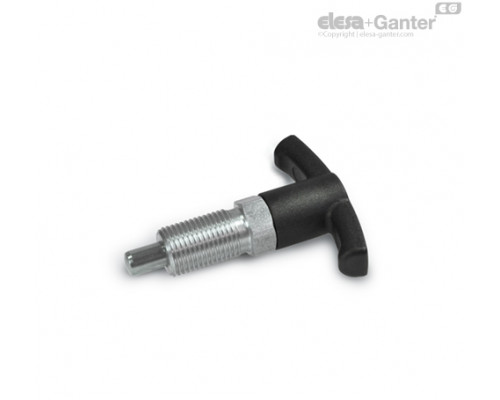

Штифти стопорні (фіксатори)

Стопорні штифти (фіксатори), нержавіюча сталь

GN 817.4
GN 817.4
Опис
A/F
d1 Вісь -0.02/-0.05Отвір H7
k
l2
l3
l4
l5
Пружинне навантаження в Н ≈кінцеве
Пружинне навантаження в Н ≈початкове
l1
d2
Вага Наявн. Ціна
GN 817.4-10-12-BK-NI 17 10 25 59 26 8 59 38 9.5 12 M 16 x 1.5 83г 2 тижні 957.15грн.
GN 817.4-10-12-B-NI 17 10 25 59 26 8 59 38 9.5 12 M 16 x 1.5 63г 2 тижні 937.35грн.
GN 817.4-10-12-CK-NI 17 10 25 59 26 8 59 38 9.5 12 M 16 x 1.5 91г 2 тижні 1071.45грн.
GN 817.4-10-12-C-NI 17 10 25 59 26 8 59 38 9.5 12 M 16 x 1.5 71г 2 тижні 1051.20грн.
GN 817.4-12-15-BK-NI 22 12 25 68 33 10 59 40 11.5 15 M 20 x 1.5 155г 2 тижні 1364.40грн.
GN 817.4-12-15-B-NI 22 12 25 68 33 10 59 40 11.5 15 M 20 x 1.5 119г 2 тижні 1304.10грн.
GN 817.4-12-15-CK-NI 22 12 25 68 33 10 59 40 11.5 15 M 20 x 1.5 166г 2 тижні 1705.95грн.
GN 817.4-12-15-C-NI 22 12 25 68 33 10 59 40 11.5 15 M 20 x 1.5 130г 2 тижні 1645.65грн.
GN 817.4-6-6-BK-NI 14 6 20 48 22 6 54 19 6.5 6 M 12 x 1.5 44г 2 тижні 721.35грн.
GN 817.4-6-6-B-NI 14 6 20 48 22 6 54 19 6.5 6 M 12 x 1.5 32г 2 тижні 706.50грн.
GN 817.4-6-6-CK-NI 14 6 20 48 22 6 54 19 6.5 6 M 12 x 1.5 46г 2 тижні 799.65грн.
GN 817.4-6-6-C-NI 14 6 20 48 22 6 54 19 6.5 6 M 12 x 1.5 34г 2 тижні 784.80грн.
GN 817.4-6-9-BK-NI 14 6 20 48 22 6 54 25 6 9 M 12 x 1.5 44г 2 тижні 773.10грн.
GN 817.4-6-9-B-NI 14 6 20 48 22 6 54 25 6 9 M 12 x 1.5 32г 2 тижні 758.25грн.
GN 817.4-6-9-CK-NI 14 6 20 48 22 6 54 25 6 9 M 12 x 1.5 47г 2 тижні 849.60грн.
GN 817.4-6-9-C-NI 14 6 20 48 22 6 54 25 6 9 M 12 x 1.5 35г 2 тижні 834.75грн.
GN 817.4-8-12-BK-NI 17 8 25 59 26 8 59 28 8.5 12 M 16 x 1.5 84г 2 тижні 925.65грн.
GN 817.4-8-12-B-NI 17 8 25 59 26 8 59 28 8.5 12 M 16 x 1.5 64г 2 тижні 905.40грн.
GN 817.4-8-12-CK-NI 17 8 25 59 26 8 59 28 8.5 12 M 16 x 1.5 91г 2 тижні 1044.90грн.
GN 817.4-8-12-C-NI 17 8 25 59 26 8 59 28 8.5 12 M 16 x 1.5 71г 2 тижні 1025.10грн.
GN 817.4-8-8-BK-NI 17 8 25 59 26 8 59 26 8.5 8 M 16 x 1.5 83г 2 тижні 918.00грн.
GN 817.4-8-8-B-NI 17 8 25 59 26 8 59 26 8.5 8 M 16 x 1.5 63г 2 тижні 898.20грн.
GN 817.4-8-8-CK-NI 17 8 25 59 26 8 59 26 8.5 8 M 16 x 1.5 88г 2 тижні 1019.70грн.
GN 817.4-8-8-C-NI 17 8 25 59 26 8 59 26 8.5 8 M 16 x 1.5 68г 2 тижні 999.45грн.
Характеристики

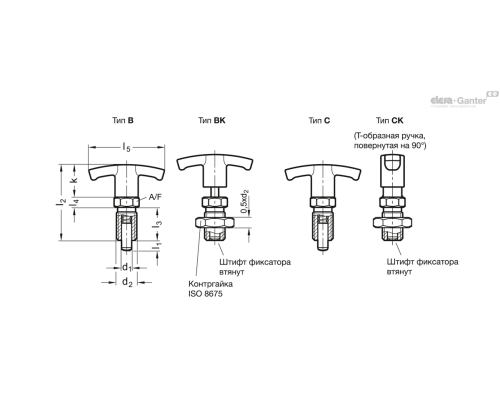

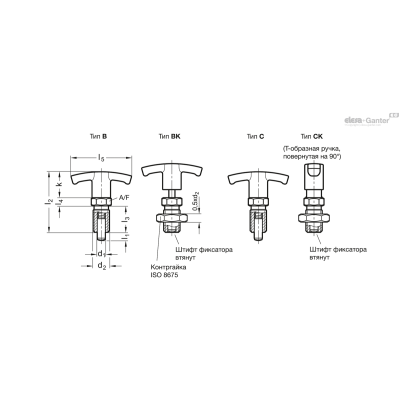

Типи

  • Тип B без фіксації у віджатому положенні, без контргайки
  • Тип BK без фіксації у віджатому положенні, з контргайкою
  • Тип C з фіксацією в віджатому положенні, без контргайки
  • Тип CK з фіксацією у віджатому положенні, з контргайкою

Варіант виконання зі сталі

  • чорніння
  • Штифт загартований і відшліфований

Варіант виконання з нержавіючої сталі NI

  • AISI 303
  • Хімічно нікельований штифт

Т-подібна ручка

Пластиковий поліамід (PA)

  • не знімна
  • чорний колір, матове оздоблення
Інформація

Стопорні штифти GN 817.4 аналогічні моделі  GN 817 , але в них використовується Т-подібна ручка замість круглої.

Дана форма дозволяє легше визначати положення штифта за вказівкою положення типу С і зручна, коли необхідно докладати велику силу для розблокування.

Тип C з фіксацією у віджатому положенні розроблений для застосування в пристроях, де плунжер не повинен виступати постійно. У цьому випадку необхідно відтягнути ручку та повернути на 90°. Паз утримує штифт у цьому положенні.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 817.4 329.14 KB
GN 817.4-NI
