Продукція
  • GN 923

GN 923

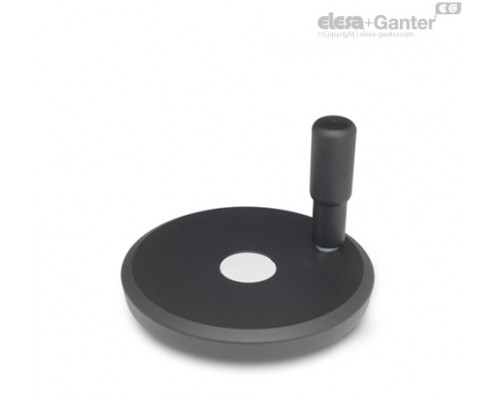

Дискові маховики

з ручкою, що обертається

GN 923
GN 923

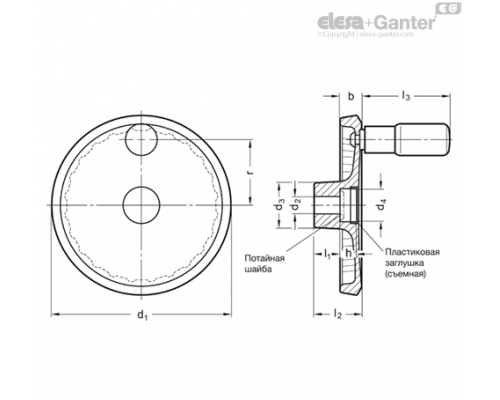

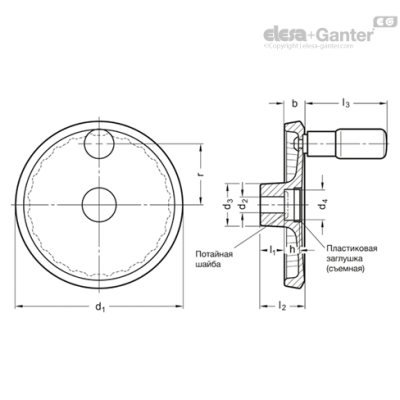

Опис
d2 H7
l2 ≈
l3 ≈
Ø Рукоятка GN 599.5
Ø Рукоятка GN 798.2
Реком. потайна шайба
l1
R
B
d1
d3
d4
Вага Наявн. Ціна
GN 923-100-B10-R-SR 10 30 58 - 18 GN 184-20 17 36 14 100 28 22 189г 2 тижні 1345.50грн.
GN 923-100-B10-R-SW 10 30 58 - 18 GN 184-20 17 36 14 100 28 22 189г 2 тижні 1345.50грн.
GN 923-100-B12-R-SR 12 30 58 - 18 GN 184-20 17 36 14 100 28 22 180г 2 тижні 1345.50грн.
GN 923-100-B12-R-SW 12 30 58 - 18 GN 184-20 17 36 14 100 28 22 180г 2 тижні 1345.50грн.
GN 923-100-K10-R-SR 10 30 58 - 18 GN 184-20 17 36 14 100 28 22 180г 2 тижні 1514.70грн.
GN 923-100-K10-R-SW 10 30 58 - 18 GN 184-20 17 36 14 100 28 22 180г 2 тижні 1514.70грн.
GN 923-100-K12-R-SR 12 30 58 - 18 GN 184-20 17 36 14 100 28 22 180г 2 тижні 1514.70грн.
GN 923-100-K12-R-SW 12 30 58 - 18 GN 184-20 17 36 14 100 28 22 180г 2 тижні 1514.70грн.
GN 923-125-B12-R-SR 12 33 61 - 22 GN 184-20 18 45.5 15 125 31 22 340г 2 тижні 1521.00грн.
GN 923-125-B12-R-SW 12 33 61 - 22 GN 184-20 18 45.5 15 125 31 22 340г 2 тижні 1521.00грн.
GN 923-125-B14-R-SR 14 33 61 - 22 GN 184-20 18 45.5 15 125 31 22 320г 2 тижні 1521.00грн.
GN 923-125-B14-R-SW 14 33 61 - 22 GN 184-20 18 45.5 15 125 31 22 320г 2 тижні 1521.00грн.
GN 923-125-K12-R-SR 12 33 61 - 22 GN 184-20 18 45.5 15 125 31 22 340г 2 тижні 1690.20грн.
GN 923-125-K12-R-SW 12 33 61 - 22 GN 184-20 18 45.5 15 125 31 22 340г 2 тижні 1690.20грн.
GN 923-125-K14-R-SR 14 33 61 - 22 GN 184-20 18 45.5 15 125 31 22 340г 2 тижні 1690.20грн.
GN 923-125-K14-R-SW 14 33 61 - 22 GN 184-20 18 45.5 15 125 31 22 340г 2 тижні 1690.20грн.
GN 923-140-B14-R-SR 14 36 76 - 24 GN 184-25 19 52 16.5 140 36 28.5 419г 2 тижні 1723.95грн.
GN 923-140-B14-R-SW 14 36 76 - 24 GN 184-25 19 52 16.5 140 36 28.5 419г 2 тижні 1723.95грн.
GN 923-140-B16-R-SR 16 36 76 - 24 GN 184-25 19 52 16.5 140 36 28.5 420г 2 тижні 1723.95грн.
GN 923-140-B16-R-SW 16 36 76 - 24 GN 184-25 19 52 16.5 140 36 28.5 420г 2 тижні 1723.95грн.
GN 923-140-K14-R-SR 14 36 76 - 24 GN 184-25 19 52 16.5 140 36 28.5 400г 2 тижні 1893.15грн.
GN 923-140-K14-R-SW 14 36 76 - 24 GN 184-25 19 52 16.5 140 36 28.5 400г 2 тижні 1893.15грн.
GN 923-140-K16-R-SR 16 36 76 - 24 GN 184-25 19 52 16.5 140 36 28.5 382г 2 тижні 1893.15грн.
GN 923-140-K16-R-SW 16 36 76 - 24 GN 184-25 19 52 16.5 140 36 28.5 382г 2 тижні 1893.15грн.
GN 923-160-B14-R-SR 14 39 76 - 24 GN 184-25 20 61 18 160 36 28.5 543г 2 тижні 1944.90грн.
GN 923-160-B14-R-SW 14 39 76 - 24 GN 184-25 20 61 18 160 36 28.5 543г 2 тижні 1944.90грн.
GN 923-160-B16-R-SR 16 39 76 - 24 GN 184-25 20 61 18 160 36 28.5 541г 2 тижні 1944.90грн.
GN 923-160-B16-R-SW 16 39 76 - 24 GN 184-25 20 61 18 160 36 28.5 541г 2 тижні 1944.90грн.
GN 923-160-K14-R-SR 14 39 76 - 24 GN 184-25 20 61 18 160 36 28.5 521г 2 тижні 2114.10грн.
GN 923-160-K14-R-SW 14 39 76 - 24 GN 184-25 20 61 18 160 36 28.5 521г 2 тижні 2114.10грн.
GN 923-160-K16-R-SR 16 39 76 - 24 GN 184-25 20 61 18 160 36 28.5 540г 2 тижні 2114.10грн.
GN 923-160-K16-R-SW 16 39 76 - 24 GN 184-25 20 61 18 160 36 28.5 540г 2 тижні 2114.10грн.
GN 923-200-B18-R-SR 18 45 85 - 25 GN 184-32 24 77.5 20.5 200 42 36 880г 2 тижні 2349.00грн.
GN 923-200-B18-R-SW 18 45 85 - 25 GN 184-32 24 77.5 20.5 200 42 36 880г 2 тижні 2349.00грн.
GN 923-200-B20-R-SR 20 45 85 - 25 GN 184-32 24 77.5 20.5 200 42 36 889г 2 тижні 2349.00грн.
GN 923-200-B20-R-SW 20 45 85 - 25 GN 184-32 24 77.5 20.5 200 42 36 889г 2 тижні 2349.00грн.
GN 923-200-K18-R-SR 18 45 85 - 25 GN 184-32 24 77.5 20.5 200 42 36 860г 2 тижні 2518.20грн.
GN 923-200-K18-R-SW 18 45 85 - 25 GN 184-32 24 77.5 20.5 200 42 36 860г 2 тижні 2518.20грн.
GN 923-200-K20-R-SR 20 45 85 - 25 GN 184-32 24 77.5 20.5 200 42 36 840г 2 тижні 2518.20грн.
GN 923-200-K20-R-SW 20 45 85 - 25 GN 184-32 24 77.5 20.5 200 42 36 840г 2 тижні 2518.20грн.
GN 923-80-B10-R-SR 10 26 43.5 - 16 GN 184-16 16 27.5 13 80 26 17 120г 2 тижні 1225.80грн.
GN 923-80-B10-R-SW 10 26 43.5 - 16 GN 184-16 16 27.5 13 80 26 17 120г 2 тижні 1225.80грн.
GN 923-80-B12-R-SR 12 26 43.5 - 16 GN 184-16 16 27.5 13 80 26 17 120г 2 тижні 1225.80грн.
GN 923-80-B12-R-SW 12 26 43.5 - 16 GN 184-16 16 27.5 13 80 26 17 120г 2 тижні 1225.80грн.
GN 923-80-K10-R-SR 10 26 43.5 - 16 GN 184-16 16 27.5 13 80 26 17 120г 2 тижні 1395.00грн.
GN 923-80-K10-R-SW 10 26 43.5 - 16 GN 184-16 16 27.5 13 80 26 17 120г 2 тижні 1395.00грн.
GN 923-80-K12-R-SR 12 26 43.5 - 16 GN 184-16 16 27.5 13 80 26 17 120г 2 тижні 1395.00грн.
GN 923-80-K12-R-SW 12 26 43.5 - 16 GN 184-16 16 27.5 13 80 26 17 120г 2 тижні 1395.00грн.
GN 923-50-B6-R-SW 6 26 20 13 - GN 184-12 16 16 13 50 20 13 77г 2 тижні 1485.90грн.
GN 923-50-B6-R-SR 6 26 20 13 - GN 184-12 16 16 13 50 20 13 77г 2 тижні 1485.90грн.
GN 923-50-K6-R-SW 6 26 20 13 - GN 184-12 16 16 13 50 20 13 77г 2 тижні 1655.10грн.
GN 923-50-K6-R-SR 6 26 20 13 - GN 184-12 16 16 13 50 20 13 77г 2 тижні 1655.10грн.
GN 923-50-B8-R-SW 8 26 20 13 - GN 184-12 16 16 13 50 20 13 76г 2 тижні 1485.90грн.
GN 923-50-B8-R-SR 8 26 20 13 - GN 184-12 16 16 13 50 20 13 76г 2 тижні 1485.90грн.
GN 923-50-K8-R-SW 8 26 20 13 - GN 184-12 16 16 13 50 20 13 76г 2 тижні 1565.10грн.
GN 923-50-K8-R-SR 8 26 20 13 - GN 184-12 16 16 13 50 20 13 76г 2 тижні 1565.10грн.
GN 923-63-B8-R-SW 8 26 20 13 - GN 184-16 16 20.5 13 63 23 17 115г 2 тижні 1841.40грн.
GN 923-63-B8-R-SR 8 26 20 13 - GN 184-16 16 20.5 13 63 23 17 115г 2 тижні 1841.40грн.
GN 923-63-K8-R-SW 8 26 20 13 - GN 184-16 16 20.5 13 63 23 17 114г 2 тижні 1920.60грн.
GN 923-63-K8-R-SR 8 26 20 13 - GN 184-16 16 20.5 13 63 23 17 114г 2 тижні 1920.60грн.
GN 923-63-B10-R-SW 10 26 20 13 - GN 184-16 16 20.5 13 63 23 17 113г 2 тижні 1841.40грн.
GN 923-63-B10-R-SR 10 26 20 13 - GN 184-16 16 20.5 13 63 23 17 113г 2 тижні 1841.40грн.
GN 923-63-K10-R-SW 10 26 20 13 - GN 184-16 16 20.5 13 63 23 17 113г 2 тижні 1920.60грн.
GN 923-63-K10-R-SR 10 26 20 13 - GN 184-16 16 20.5 13 63 23 17 113г 2 тижні 1920.60грн.
Характеристики

Типи

  • Тип A без ручки
  • Тип R з обертовою ручкою
  • Тип UA з висувною ручкою, що обертається (тільки для d1= 30–60)

Лиття алюмінію під тиском

  • Механічно оброблена втулка
  • Обточений обід
  • З пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

Концентричність та допуск по осьовому биття обода < 0,4

Обертаються ручки / Висувні ручки GN 798.2 / GN 798.3

Інформація

Маховики GN 9234 призначені для використання з лінійними приводами та спроектовані у вигляді диска або маховиків зі спицями в залежності від розміру.

Застосовуваний крутний момент передається за допомогою паралельної шпонки, і маховик кріпиться аксіально за допомогою поставляючого гвинта. Маховики можна замовити без ручок, з ручками, що обертаються або з обертовими.

Технічна інформація
  • Перехресні отвори GN 110
