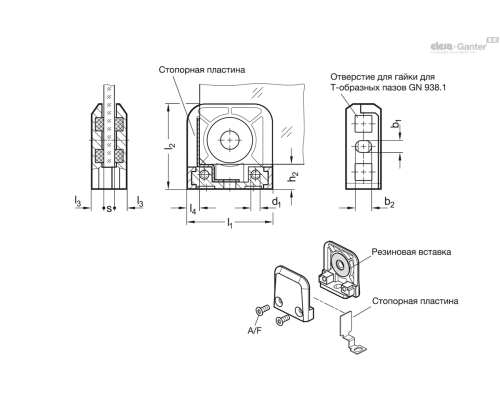

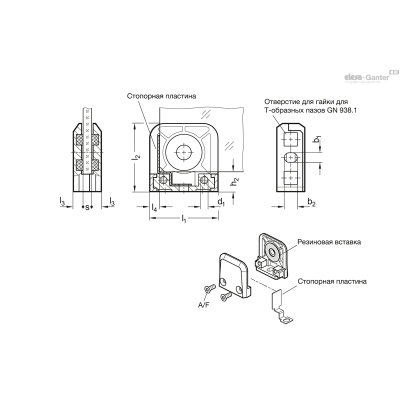

| Опис | A/FTorx | b1 | b2 | l2 | l3 | l4 | s | h2 | l1 | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 939-ZD-60-10-FA-SR | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 10 | 16.7 | 60 | M 6 | 275г | 2 тижні | 922.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-10-FA-SW | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 10 | 16.7 | 60 | M 6 | 275г | 2 тижні | 922.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-12-FA-SR | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 12 | 16.7 | 60 | M 6 | 285г | 2 тижні | 937.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-12-FA-SW | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 12 | 16.7 | 60 | M 6 | 285г | 2 тижні | 937.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-5-FA-SR | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 5 | 16.7 | 60 | M 6 | 252г | 2 тижні | 891.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-5-FA-SW | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 5 | 16.7 | 60 | M 6 | 252г | 2 тижні | 891.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-6-FA-SR | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 6 | 16.7 | 60 | M 6 | 256г | 2 тижні | 896.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-6-FA-SW | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 6 | 16.7 | 60 | M 6 | 256г | 2 тижні | 896.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-8-FA-SR | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 8 | 16.7 | 60 | M 6 | 265г | 2 тижні | 913.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 939-ZD-60-8-FA-SW | T30 | 8.5 | 11.4 | 60 | 8.3 | 8.2 | 8 | 16.7 | 60 | M 6 | 265г | 2 тижні | 913.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип E кутовий затискач
- Тип EB кутовий затискач з кріпильним штифтом

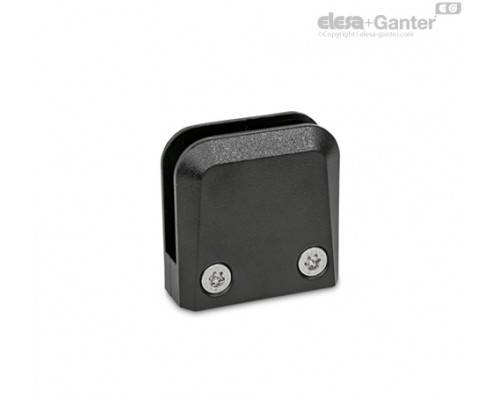

- Тип F поверхневий затискач
- Тип FA поверхневий затискач зі стопорною пластиною
- Тип FB поверхневий затискач з кріпильним штифтом
Цинк, лиття під тиском ZD
З пластиковим покриттям
- чорний колір, RAL 9005, текстурована обробка SW
- сріблястий колір, RAL 9006, текстурована обробка SR
Натискні гвинти
Нержавіюча сталь AISI 304
Гумові вставки
Бутадіенакрилонітрильний каучук (NBR)
Стопорна пластина (тип FA)
Нержавіюча сталь AISI 316L
Кріпильні штифти (тип EB і FB)
- Нержавіюча сталь AISI 304
- Поліамід з пластиковим покриттям
Інформація
Затискачі GN 939 використовуються для кріплення панелей зі скла, пластику або інших матеріалів. В наявності як кутові, так і поверхневі затискачі в залежності від ситуації, пов'язаної з монтажем.
Панелі кріпляться затискачами між гумовими вставками. Крім того, як типове компонування можна вибрати фіксацію положення за допомогою кріпильного штифта або стопорної пластини.
Якщо затискачі використовуються з профільними системами з пазами на 8 або 10 мм, гайки для Т-подібних пазів GN 938.1 доступні як допоміжні пристрої для монтажу. Вони забезпечують просте вирівнювання, фіксують затискачі і не дають їм обертатися, а також протидіють можливим напругам.
Аксесуари
- Гайки для Т-подібних пазів GN 938.1
Технічна інформація
Приклади застосування
Інструкції з монтажу
Питань: 0
Немає запитань про цей товар.
GN 939 756.35 KB
