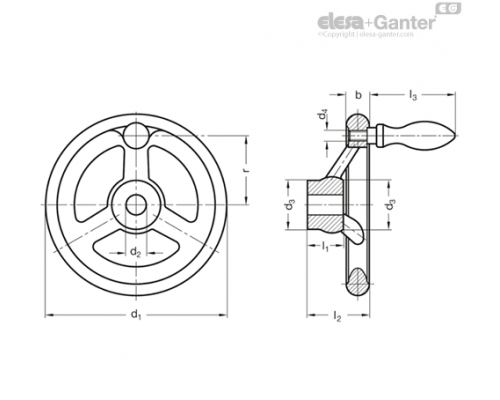

Опис

d2 H7

l2 ≈

l3 ≈

Ø Handle

Кількість спиць

Вага

Наявн.

Ціна

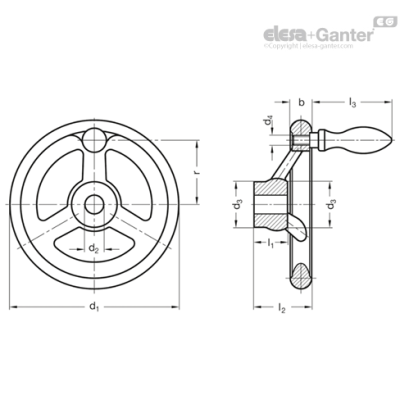

GN 950.1-GG-160-B16-D

160

1487г

2 тижні

2830.95грн.

Характеристики

d2 H7	16
l2 ≈	52
l3 ≈	80
Ø Handle	25
Кількість спиць	3
l1	32
R	62
B	18
d1	160
d3	45

2830.95грн.

Наявн.: 2 тижні

GN 950.1-GG-160-K16-D

160

1500г

2 тижні

2910.60грн.

Характеристики

d2 H7	16
l2 ≈	52
l3 ≈	80
Ø Handle	25
Кількість спиць	3
l1	32
R	62
B	18
d1	160
d3	45

2910.60грн.

Наявн.: 2 тижні

GN 950.1-GG-200-B20-D

200

2515г

2 тижні

4119.30грн.

Характеристики

d2 H7	20
l2 ≈	59
l3 ≈	80
Ø Handle	25
Кількість спиць	3
l1	38
R	80
B	22
d1	200
d3	50

4119.30грн.

Наявн.: 2 тижні

GN 950.1-GG-200-K20-D

200

2500г

2 тижні

4225.05грн.

Характеристики

d2 H7	20
l2 ≈	59
l3 ≈	80
Ø Handle	25
Кількість спиць	3
l1	38
R	80
B	22
d1	200
d3	50

4225.05грн.

Наявн.: 2 тижні

GN 950.1-GG-125-B14-D

125

886г

2 тижні

0.00грн.

Характеристики

d2 H7	14
l2 ≈	45
l3 ≈	65
Ø Handle	20
Кількість спиць	3
l1	26
R	47
B	16
d1	125
d3	34

0.00грн.

Наявн.: 2 тижні

GN 950.1-GG-125-K14-D

125

882г

2 тижні

0.00грн.

Характеристики

d2 H7	14
l2 ≈	45
l3 ≈	65
Ø Handle	20
Кількість спиць	3
l1	26
R	47
B	16
d1	125
d3	34

0.00грн.

Наявн.: 2 тижні

GN 950.1-GG-250-B24-D

102

101

250

4400г

2 тижні

5960.25грн.

Характеристики

d2 H7	24
l2 ≈	66
l3 ≈	102
Ø Handle	32
Кількість спиць	3
l1	44
R	101
B	26
d1	250
d3	56

5960.25грн.

Наявн.: 2 тижні

GN 950.1-GG-250-K24-D

102

101

250

4400г

2 тижні

0.00грн.

Характеристики

d2 H7	24
l2 ≈	66
l3 ≈	102
Ø Handle	32
Кількість спиць	3
l1	44
R	101
B	26
d1	250
d3	56

0.00грн.

Наявн.: 2 тижні

Типи

Тип A : без ручки

Тип D : з ручкою, що обертається

Коди отворів

Варіант виконання B : без шпонкового паза

Варіант виконання K : зі шпоночним пазом

Чавун GG

Механічно оброблена втулка

Полірований та обточений обід

Концентричний обід та площа для свердління < 0.4.

Ручки, що обертаються DIN 98

Оцинкована сталь

Інформація

Маховики GN 950.1 відрізняються від стандартних маховиків _| s | _ DIN 950 лише збільшеною втулкою.

Технічна інформація

Шпонковий паз P9 DIN 6885

Перехресні отвори GN 110

Основні допуски ISO

Питань: 0

Немає запитань про цей товар.

GN 950.1 270.76 KB
