Продукція
  • GN 136

GN 136

Петлі з листового металу

Нержавіюча сталь NISW, горизонтальне подовження

GN 136
GN 136

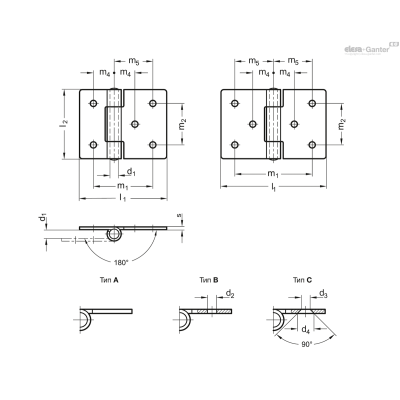

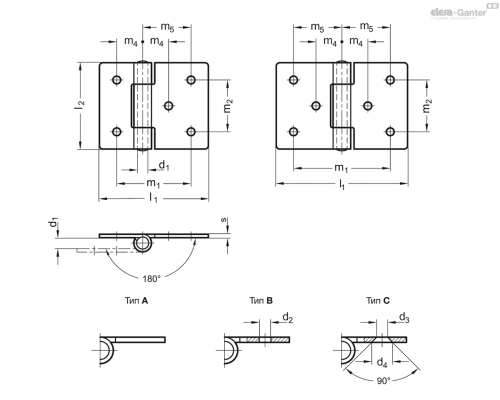

Опис
l1 >подовжений з обох боків
l1 подовжений з одного боку
l2
m1 >подовжений з обох боків
m1 подовжений з одного боку
m2
m4
m5
s
d1
d2
Вага Наявн. Ціна
GN 136-NISW-45-30-B - 45 30 - 33 18 9 24 1.5 3 3.2 20г 2 тижні 0.00грн.
GN 136-NISW-60-30-B 60 - 30 48 - 18 9 24 1.5 3 3.2 25г 2 тижні 0.00грн.
GN 136-NISW-60-40-B - 60 40 - 45 25 12.5 32.5 2 4 4.2 47г 2 тижні 0.00грн.
GN 136-NISW-75-50-B - 75 50 - 55 30 15 40 2 6 5.2 81г 2 тижні 0.00грн.
GN 136-NISW-100-50-B 100 - 50 80 - 30 15 40 2 6 5.2 100г 2 тижні 0.00грн.
GN 136-NISW-90-60-B - 90 60 - 66 36 18 48 2 6 5.2 111г 2 тижні 0.00грн.
GN 136-NISW-120-60-B 120 - 60 96 - 36 18 48 2 6 5.2 139г 2 тижні 0.00грн.
Основні характеристики
Типи
  • Тип A : без отворів (тільки у виконанні з нержавіючої сталі NI)
  • Тип B : з наскрізними отворами
  • Тип C : з роззенкованими отворами

Крила петлі

  • Сталь ST
  • Оцинкований, синій пасивований
  • Лише тип B/С
  • Нержавіюча сталь AISI 304 NI
  • Гладка поверхня
  • Усі типи
  • З пластиковим покриттям
  • Чорний колір, RAL 9005, текстуроване оздоблення NISW
  • Тільки типу В
  • Нержавіюча сталь AISI 316 A4
  • Лише тип B/С

Штифт

Нержавіюча сталь

  • AISI 304 для ST/NI/NISW
  • AISI 316 для A4
  • Із заклепками
Інформація

Металеві петлі GN 136 з листової сталі доступні у різних виконаннях та підходять для легких та середніх умов експлуатації.

Тип A може фіксуватися в заданому положенні зварюванням або при використанні отворів, виконаних споживачем.

Варіанти виконання з нержавіючої сталі підходять для застосування у вкрай агресивних середовищах.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

Load_Rating_Handles_RU 2.21 MB
List_Hinges_RU 1.96 MB
GN 136 993.92 KB
Properties_Stainless_Steel_RU 144.52 KB
GN 136-NISW-HE
