Продукція
  • GN 136

GN 136

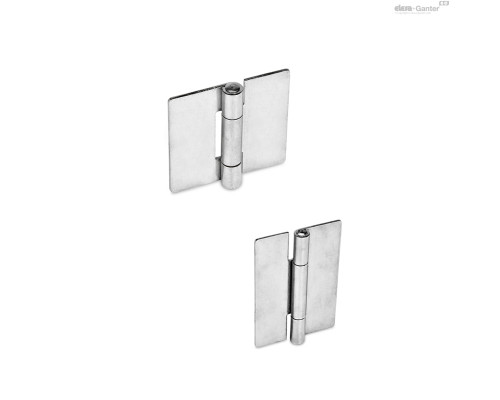

Петлі з листового металу

Нержавіюча сталь NI, квадратне або вертикальне подовження

GN 136
GN 136
Опис

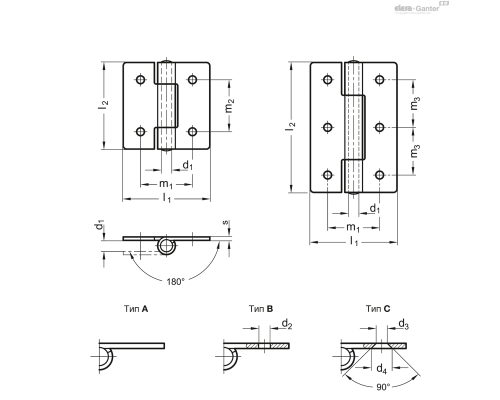

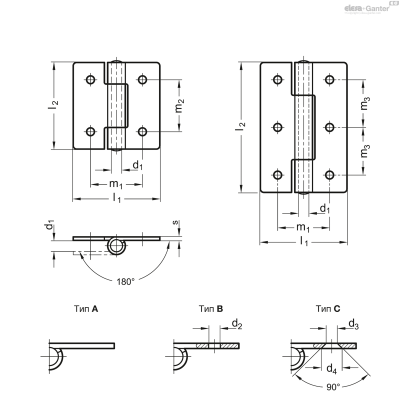

l2 1.5 x з подовженими крилами
l2 Квадратна форма
m1
m2
m3
s
l1
d1
d2
d3
d4
Вага Наявн. Ціна
GN 136-NI-30-30-A 45 30 - - - 1.5 30 3 - - - 15г 2 тижні 126.00грн.
GN 136-NI-30-30-B 45 30 18 18 - 1.5 30 3 3.2 - - 14г 2 тижні 135.45грн.
GN 136-NI-30-30-C 45 30 18 18 - 1.5 30 3 - 4 6.4 14г 2 тижні 193.95грн.
GN 136-NI-30-45-A 45 30 - - - 1.5 30 3 - - - 22г 2 тижні 153.45грн.
GN 136-NI-30-45-B 45 30 18 - 16.5 1.5 30 3 3.2 - - 21г 2 тижні 161.10грн.
GN 136-NI-30-45-C 45 30 18 - 16.5 1.5 30 3 - 4 6.4 21г 2 тижні 206.55грн.
GN 136-NI-40-40-A 60 40 - - - 2 40 4 - - - 36г 2 тижні 133.65грн.
GN 136-NI-40-40-B 60 40 25 25 - 2 40 4 4.2 - - 32г 2 тижні 144.00грн.
GN 136-NI-40-40-C 60 40 25 25 - 2 40 4 - 5 8.3 32г 2 тижні 162.90грн.
GN 136-NI-40-60-A 60 40 - - - 2 40 4 - - - 52г 2 тижні 223.20грн.
GN 136-NI-40-60-B 60 40 25 - 22.5 2 40 4 4.2 - - 51г 2 тижні 239.40грн.
GN 136-NI-40-60-C 60 40 25 - 22.5 2 40 4 - 5 8.3 51г 2 тижні 265.50грн.
GN 136-NI-50-50-A 75 50 - - - 2 50 6 - - - 63г 2 тижні 195.75грн.
GN 136-NI-50-50-B 75 50 30 30 - 2 50 6 5.2 - - 62г 2 тижні 212.85грн.
GN 136-NI-50-50-C 75 50 30 30 - 2 50 6 - 5 8.3 62г 2 тижні 212.85грн.
GN 136-NI-50-75-A 75 50 - - - 2 50 6 - - - 93г 2 тижні 320.85грн.
GN 136-NI-50-75-B 75 50 30 - 27.5 2 50 6 5.2 - - 84г 2 тижні 337.50грн.
GN 136-NI-50-75-C 75 50 30 - 27.5 2 50 6 - 5 8.3 84г 2 тижні 384.30грн.
GN 136-NI-60-60-A 90 60 - - - 2 60 6 - - - 85г 2 тижні 248.85грн.
GN 136-NI-60-60-B 90 60 36 36 - 2 60 6 5.2 - - 90г 2 тижні 255.15грн.
GN 136-NI-60-60-C 90 60 36 36 - 2 60 6 - 5 8.3 90г 2 тижні 270.00грн.
GN 136-NI-60-90-A 90 60 - - - 2 60 6 - - - 122г 2 тижні 418.95грн.
GN 136-NI-60-90-B 90 60 36 - 33 2 60 6 5.2 - - 125г 2 тижні 433.80грн.
GN 136-NI-60-90-C 90 60 36 - 33 2 60 6 - 5 8.3 125г 2 тижні 486.45грн.
Основні характеристики
Типи
  • Тип A : без отворів (тільки у виконанні з нержавіючої сталі NI)
  • Тип B : з наскрізними отворами
  • Тип C : з роззенкованими отворами

Крила петлі

  • Сталь ST
  • Оцинкований, синій пасивований
  • Лише тип B/С
  • Нержавіюча сталь AISI 304 NI
  • Гладка поверхня
  • Усі типи
  • З пластиковим покриттям
  • Чорний колір, RAL 9005, текстуроване оздоблення NISW
  • Тільки типу В
  • Нержавіюча сталь AISI 316 A4
  • Лише тип B/С

Штифт

Нержавіюча сталь

  • AISI 304 для ST/NI/NISW
  • AISI 316 для A4
  • Із заклепками
Інформація

Металеві петлі GN 136 з листової сталі доступні у різних виконаннях та підходять для легких та середніх умов експлуатації.

Тип A може фіксуватися в заданому положенні зварюванням або при використанні отворів, виконаних споживачем.

Варіанти виконання з нержавіючої сталі підходять для застосування у вкрай агресивних середовищах.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

Load_Rating_Handles_RU 2.21 MB
List_Hinges_RU 1.96 MB
GN 136 993.92 KB
Properties_Stainless_Steel_RU 144.52 KB
GN 136-NI-SVE
