GN 136

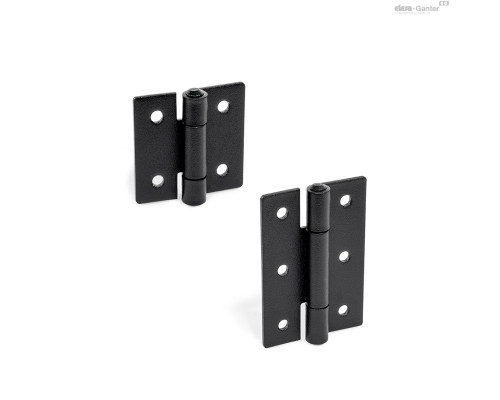

Петлі з листового металу

Нержавіюча сталь NISW, квадратне або вертикальне подовження

GN 136
GN 136
Опис

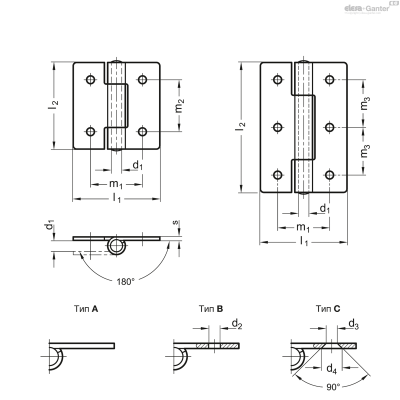

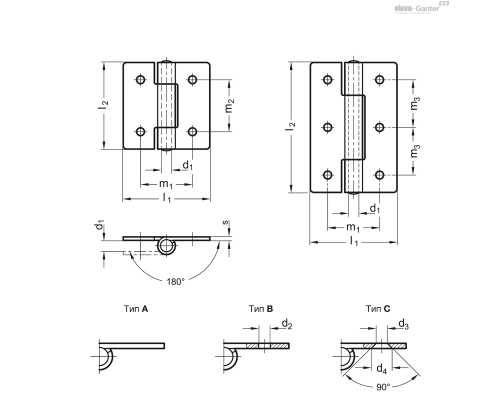

l2 1.5 x з подовженими крилами
l2 Квадратна форма
m1
m2
m3
s
l1
d1
d2
Вага Наявн. Ціна
GN 136-NISW-30-30-B 45 30 18 18 - 1.5 30 3 3.2 15г 2 тижні 0.00грн.
GN 136-NISW-30-45-B 45 30 18 - 16.5 1.5 30 3 3.2 22г 2 тижні 0.00грн.
GN 136-NISW-40-40-B 60 40 25 25 - 2 40 4 4.2 34г 2 тижні 0.00грн.
GN 136-NISW-40-60-B 60 40 25 - 22.5 2 40 4 4.2 52г 2 тижні 0.00грн.
GN 136-NISW-50-50-B 75 50 30 30 - 2 50 6 5.2 61г 2 тижні 0.00грн.
GN 136-NISW-50-75-B 75 50 30 - 27.5 2 50 6 5.2 92г 2 тижні 0.00грн.
GN 136-NISW-60-60-B 90 60 36 36 - 2 60 6 5.2 83г 2 тижні 0.00грн.
GN 136-NISW-60-90-B 90 60 36 - 33 2 60 6 5.2 124г 2 тижні 0.00грн.
Основні характеристики
Типи
  • Тип A : без отворів (тільки у виконанні з нержавіючої сталі NI)
  • Тип B : з наскрізними отворами
  • Тип C : з роззенкованими отворами

Крила петлі

  • Сталь ST
  • Оцинкований, синій пасивований
  • Лише тип B/С
  • Нержавіюча сталь AISI 304 NI
  • Гладка поверхня
  • Усі типи
  • З пластиковим покриттям
  • Чорний колір, RAL 9005, текстуроване оздоблення NISW
  • Тільки типу В
  • Нержавіюча сталь AISI 316 A4
  • Лише тип B/С

Штифт

Нержавіюча сталь

  • AISI 304 для ST/NI/NISW
  • AISI 316 для A4
  • Із заклепками
Інформація

Металеві петлі GN 136 з листової сталі доступні у різних виконаннях та підходять для легких та середніх умов експлуатації.

Тип A може фіксуватися в заданому положенні зварюванням або при використанні отворів, виконаних споживачем.

Варіанти виконання з нержавіючої сталі підходять для застосування у вкрай агресивних середовищах.

Технічна інформація
