Штифти стопорні (фіксатори)

Сталь, з фіксацією у віджатому положенні, з витяжним кільцем

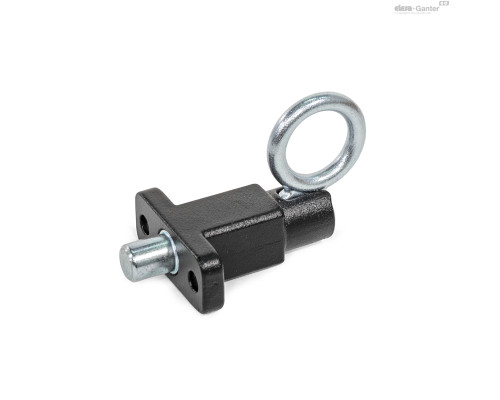

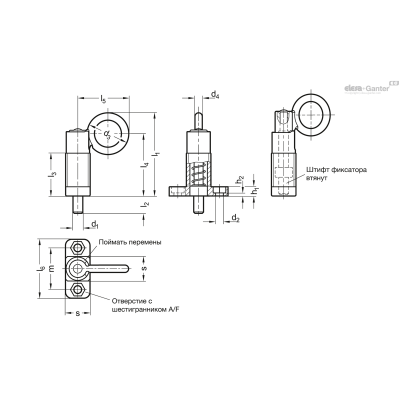

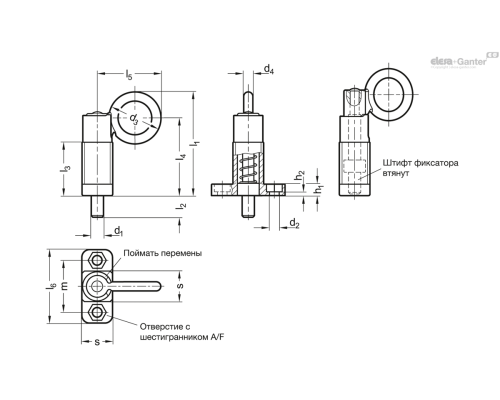

GN 722.5
GN 722.5
Опис
A/F
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3
d2 +0.3
l1 ≈
l2
l3
l4 ≈
l5
l6
s
Пружинне навантаження в Н ≈кінцеве
Пружинне навантаження в Н ≈початкове
Вага Наявн. Ціна
GN 722.5-10-20-C-SW 10 10 6.1 68 14 35 51 41.5 48 20 35 14 172г 2 тижні 724.50грн.
GN 722.5-10-20-C-ZB 10 10 6.1 68 14 35 51 41.5 48 20 35 14 172г 2 тижні 647.55грн.
GN 722.5-12-20-C-SW 10 12 6.1 68 14 35 51 41.5 48 20 35 14 172г 2 тижні 725.85грн.
GN 722.5-12-20-C-ZB 10 12 6.1 68 14 35 51 41.5 48 20 35 14 172г 2 тижні 650.70грн.
GN 722.5-14-20-C-SW 10 14 6.1 68 14 35 51 41.5 48 20 35 14 172г 2 тижні 732.15грн.
GN 722.5-14-20-C-ZB 10 14 6.1 68 14 35 51 41.5 48 20 35 14 172г 2 тижні 654.75грн.
GN 722.5-16-30-C-SW 17 16 10.1 102 20 54 78 60 80 30 70 22 664г 2 тижні 1857.15грн.
GN 722.5-16-30-C-ZB 17 16 10.1 102 20 54 78 60 80 30 70 22 664г 2 тижні 1756.80грн.
GN 722.5-20-30-C-SW 17 20 10.1 102 20 54 78 60 80 30 70 22 664г 2 тижні 1804.50грн.
GN 722.5-20-30-C-ZB 17 20 10.1 102 20 54 78 60 80 30 70 22 664г 2 тижні 1705.05грн.
GN 722.5-8-20-C-SW 10 8 6.1 68 14 35 51 41.5 48 20 35 14 172г 2 тижні 733.05грн.
GN 722.5-8-20-C-ZB 10 8 6.1 68 14 35 51 41.5 48 20 35 14 172г 2 тижні 655.65грн.
Характеристики

Типи

  • Тип A : з витяжним кільцем, без фіксації у віджатому положенні
  • Тип C : з витяжним кільцем, з фіксацією у віджатому положенні
  • Тип E : c засувкою, з фіксацією у віджатому положенні

Напрямний корпус

Прецизійне лиття зі сталі

  • оцинкований, з блакитною пасивацією ZB
  • Оцинкований та з пластиковим покриттям

чорний колір, RAL 9005, текстуроване оздоблення SW

Напрямний корпус

Нержавіюча сталь AISI 316, прецизійне лиття A4

Витяжне кільце

  • Прецизійне лиття зі сталі

оцинкований, з блакитною пасивацією (ZB та SW)

  • Прецизійне лиття зі сталі AISI 316 (для A4)

Замок

  • Прецизійне лиття зі сталі

Оцинкований, з блакитною пасивацією (для ZB та SW)

  • Прецизійне лиття зі сталі AISI 316 (для A4)

Штифт фіксатора

  • Прецизійне лиття зі сталі

Оцинкована сталь, з блакитною пасивацією (ZB та SW)

  • Нержавіюча сталь AISI 316 (для A4)

Гвинт установки DIN 915 (тип A)

  • Оцинкована сталь (для ZB та SW)
  • Нержавіюча сталь (для A4)

Натискна пружина

Нержавіюча сталь AISI 316Ti

Інформація

Зі стопорними фіксаторами GN 722.5, штифт фіксатора приводиться в дію за допомогою витяжного кільця / засувки. Це здійснюється або вручну за допомогою кабелю або за допомогою подовженого натяжного стрижня з гаком. Варіант виконання ST призначений для таких сфер застосування, як зведення сталевих конструкцій, а варіант виконання з нержавіючої сталі A4 підходить для використання в украй агресивних середовищах.

Тип з фіксацією у відтисненому положенні використовується в тих випадках, коли штифт фіксатора тимчасово не повинен виступати. Для цього витяжне кільце повертається боком після встановлення стопорного штифта у втягнуте положення. Кільце утримується в цьому положенні за допомогою паза засувки у верхній частині напрямної.

Допуски за розмірами між штифтом та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть у разі зразкового визначення застосування або забруднення.

Доступно кілька варіантів кріплення. Шестигранні монтажні отвори дозволяють використовувати гвинти з головкою під торцевий ключ DIN 912 та гвинти з шестигранною головкою або гайки згідно з DIN 931 або DIN 934.
