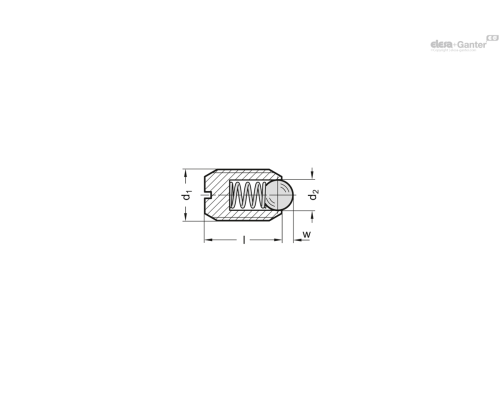

| Опис | l1 ±0.1 | w | Пружинна навантаження в Н≈ кінцева | Пружинна навантаження в Н≈ початкова | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 615-M10-KSN | 19 | 2 | 104 | 57 | M 10 | 6 | 7г | 2 тижні | 263.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M12-KSN | 22 | 2.5 | 110 | 61 | M 12 | 8 | 10г | 2 тижні | 336.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M16-KSN | 24 | 3.5 | 142 | 68 | M 16 | 10 | 22г | 2 тижні | 428.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M20-KSN | 30 | 4.5 | 166 | 84 | M 20 | 12 | 43г | 2 тижні | 598.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M24-KSN | 34 | 5.5 | 237 | 127 | M 24 | 15 | 70г | 2 тижні | 962.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M5-KSN | 12 | 0.9 | 22 | 15 | M 5 | 3 | 4г | 2 тижні | 174.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M6-KSN | 14 | 1 | 28 | 19 | M 6 | 3.5 | 5г | 2 тижні | 177.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M8-KSN | 16 | 1.5 | 62 | 36 | M 8 | 4.5 | 6г | 2 тижні | 227.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M2-KSN | 4 | 0.3 | 2 | 1.6 | M 2 | 1 | 1г | 2 тижні | 312.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M3-KSN | 7 | 0.4 | 9.5 | 6.4 | M 3 | 1.5 | 2г | 2 тижні | 227.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 615-M4-KSN | 9 | 0.8 | 18 | 12 | M 4 | 2.5 | 3г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип K : сталь, стандартне навантаження пружини
- Тип KS : сталь, підвищене навантаження пружини
- Тип KN : нержавіюча сталь, стандартне навантаження пружини
- Тип KSN : нержавіюча сталь, підвищене навантаження пружини
Тип К / КС
- Корпус із сталі, чорніння
- Кулька із загартованої сталі 1.3505
Тип КН / КСН
- Корпус із нержавіючої сталі AISI 303
- Кулька із загартованої нержавіючої сталі AISI 420C
Натискна пружина
Нержавіюча сталь AISI 631
Ідентифікація типів KS/KSN
Корпус з 2 поздовжніми розмітками
Інформація
Пружинні фіксатори GN 615 використовуються як упори, для натискно-витяжних дій, а також на ежекторах.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 615 383.9 KB
Properties_Stainless_Steel_RU 144.52 KB
