| Опис | d1±0.05 | F1 Навантаження на пружину в Н ≈ | F2 Навантаження на пружину в Н ≈ | l0 | l2 | l1 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 610-3,6-18-HN | 3.6 | 6.7 | 14.5 | 18 | 11.5 | 15 | 9 | 1г | 2 тижні | 27.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-3-16-HN | 3 | 4.8 | 8.6 | 16 | 10.6 | 13 | 8 | 1г | 2 тижні | 25.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 610-4-16-HN | 4 | 8 | 12.3 | 16 | 11.4 | 13 | 7.5 | 1г | 2 тижні | 32.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

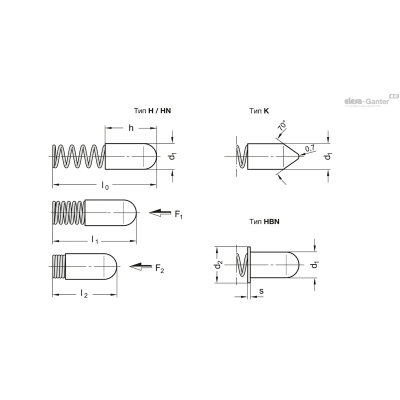

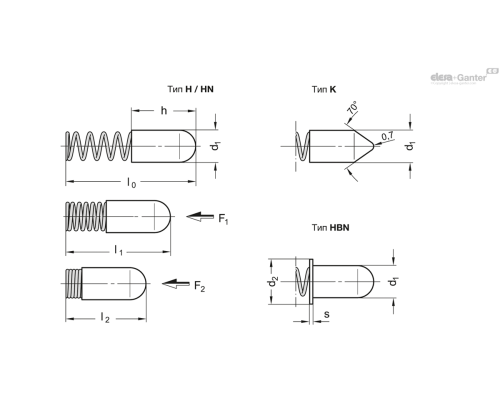

Типи
- Тип H : напівсферичний, сталь.
- Тип HN : Напівсферичний, нержавіюча сталь
- Тип HBN : напівсферичний з кільцевим виступом, нержавіюча сталь.
- Тип K : загострена носова частина, сталь
Корпус
- Тип H/K: Сталь, нікельована
- Тип HN/HBN: Нержавіюча сталь AISI 305
Натискна пружина
Нержавіюча сталь AISI 301
Інформація
Пружинні фіксатори GN 610 використовуються для фіксації та блокування. Відмінною особливістю є великий перебіг пружини при компактному розмірі.
Простого отвору достатньо для монтажу.
Тип HBN має кільцевий виступ для запобігання вискакуванню пружинних фіксаторів з передньої сторони.
Технічна інформація
Приклади застосування
Питань: 0
Немає запитань про цей товар.
GN 610 548.28 KB
