| Опис | d1±0.05 | F1 Навантаження на пружину в Н ≈ | F2 Навантаження на пружину в Н ≈ | l0 | l2 | s | l1 | d2 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 610-3-13-HBN | 3 | 5.3 | 7.2 | 13 | 8.9 | 0.1 | 10 | 4.1 | 7 | 1г | 2 тижні | 26.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

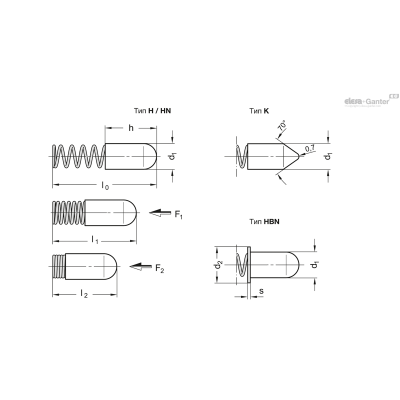

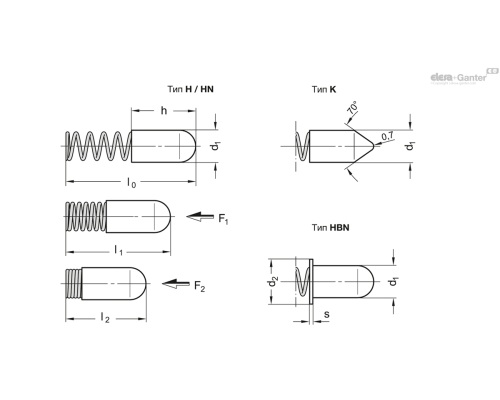

Типи
- Тип H : напівсферичний, сталь.
- Тип HN : Напівсферичний, нержавіюча сталь
- Тип HBN : напівсферичний з кільцевим виступом, нержавіюча сталь.
- Тип K : загострена носова частина, сталь
Корпус
- Тип H/K: Сталь, нікельована
- Тип HN/HBN: Нержавіюча сталь AISI 305
Натискна пружина
Нержавіюча сталь AISI 301
Інформація
Пружинні фіксатори GN 610 використовуються для фіксації та блокування. Відмінною особливістю є великий перебіг пружини при компактному розмірі.
Простого отвору достатньо для монтажу.
Тип HBN має кільцевий виступ для запобігання вискакуванню пружинних фіксаторів з передньої сторони.
Технічна інформація
Приклади застосування
Питань: 0
Немає запитань про цей товар.
GN 610 548.28 KB
