| Опис | a | b1 | b2 | b3 | b4 | Довжина l ±0.25 | h1 | h2 | R | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 565.2-26-128-B-BL | 17 | 26 | 32 | 34 | 57 | 128 | 34 | 54 | 17 | M 6 | 209г | 2 тижні | 855.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-128-B-EL | 17 | 26 | 32 | 34 | 57 | 128 | 34 | 54 | 17 | M 6 | 209г | 2 тижні | 992.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-128-B-SR | 17 | 26 | 32 | 34 | 57 | 128 | 34 | 54 | 17 | M 6 | 209г | 2 тижні | 923.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-128-B-SW | 17 | 26 | 32 | 34 | 57 | 128 | 34 | 54 | 17 | M 6 | 209г | 2 тижні | 923.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-160-B-BL | 17 | 26 | 32 | 34 | 57 | 160 | 34 | 54 | 17 | M 6 | 238г | 2 тижні | 860.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-160-B-EL | 17 | 26 | 32 | 34 | 57 | 160 | 34 | 54 | 17 | M 6 | 238г | 2 тижні | 1034.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-160-B-SR | 17 | 26 | 32 | 34 | 57 | 160 | 34 | 54 | 17 | M 6 | 238г | 2 тижні | 949.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-160-B-SW | 17 | 26 | 32 | 34 | 57 | 160 | 34 | 54 | 17 | M 6 | 238г | 2 тижні | 949.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики

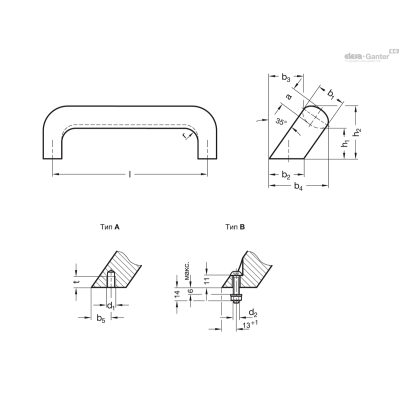

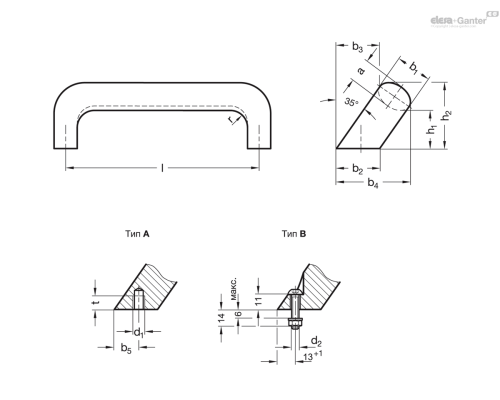

Типи
- Тип A : монтаж з внутрішньої сторони (різьбовий глухий отвір)
- Тип B : монтаж з боку оператора (тільки для b 1 = 26)
Ручка
Алюміній
- З пластиковим покриттям
- Чорний колір, RAL 9005, текстуроване оздоблення SW
- Сріблястий колір, RAL 9006, текстуроване оздоблення SR
- Анодовані, природний колір EL
- Гладка поверхня, вальцьований BL
Кріпильний комплект для типу В
Оцинкована сталь, з блакитною пасивацією
- Гвинти із внутрішнім шестигранником у напівкруглій головці ISO 7380-M6-25
- Шестигранні гайки ISO 4032-M6
- Шайби DIN 125
Інформація
Похилі П-подібні ручки для ящиків та шаф GN 565.2 виготовлені із гнутого алюмінієвого профілю. Їх особливостями є жорсткість та зручна форма.
Кутова контактна поверхня забезпечує комфортніший доступ навіть у важкодоступних місцях, наприклад, кутах.
Для типу В обсяг замовлення входять гвинти з опуклою головкою, шестигранні гайки і шайби.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 565.2 285.24 KB
Load_Rating_Handles_RU 2.21 MB
