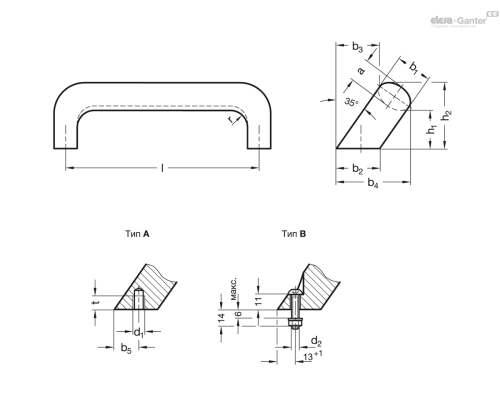

-drawing-500x400.png "GN 565.2")
-drawing-74x74.png)
| Опис | a | b1 | b2 | b3 | b4 | b5 +1 | t мін. | Довжина l ±0.25 | h1 | h2 | R | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 565.2-20-112-A-BL | 13 | 20 | 24 | 32 | 50 | 13.5 | 10 | 112 | 32 | 48 | 13 | M 6 | 102г | 2 тижні | 382.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-20-112-A-EL | 13 | 20 | 24 | 32 | 50 | 13.5 | 10 | 112 | 32 | 48 | 13 | M 6 | 102г | 2 тижні | 528.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-20-112-A-SR | 13 | 20 | 24 | 32 | 50 | 13.5 | 10 | 112 | 32 | 48 | 13 | M 6 | 102г | 2 тижні | 464.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-20-112-A-SW | 13 | 20 | 24 | 32 | 50 | 13.5 | 10 | 112 | 32 | 48 | 13 | M 6 | 102г | 2 тижні | 464.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-20-128-A-BL | 13 | 20 | 24 | 32 | 50 | 13.5 | 10 | 128 | 32 | 48 | 13 | M 6 | 111г | 2 тижні | 393.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-20-128-A-EL | 13 | 20 | 24 | 32 | 50 | 13.5 | 10 | 128 | 32 | 48 | 13 | M 6 | 111г | 5 | 585.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-20-128-A-SR | 13 | 20 | 24 | 32 | 50 | 13.5 | 10 | 128 | 32 | 48 | 13 | M 6 | 111г | 2 тижні | 477.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-20-128-A-SW | 13 | 20 | 24 | 32 | 50 | 13.5 | 10 | 128 | 32 | 48 | 13 | M 6 | 111г | 2 тижні | 477.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-128-A-BL | 17 | 26 | 32 | 34 | 57 | 18 | 12 | 128 | 34 | 54 | 17 | M 8 | 192г | 2 тижні | 567.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-128-A-EL | 17 | 26 | 32 | 34 | 57 | 18 | 12 | 128 | 34 | 54 | 17 | M 8 | 192г | 2 тижні | 691.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-128-A-SR | 17 | 26 | 32 | 34 | 57 | 18 | 12 | 128 | 34 | 54 | 17 | M 8 | 192г | 2 тижні | 654.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-128-A-SW | 17 | 26 | 32 | 34 | 57 | 18 | 12 | 128 | 34 | 54 | 17 | M 8 | 192г | 2 тижні | 654.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-160-A-BL | 17 | 26 | 32 | 34 | 57 | 18 | 12 | 160 | 34 | 54 | 17 | M 8 | 218г | 2 тижні | 603.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-160-A-EL | 17 | 26 | 32 | 34 | 57 | 18 | 12 | 160 | 34 | 54 | 17 | M 8 | 218г | 2 тижні | 743.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-160-A-SR | 17 | 26 | 32 | 34 | 57 | 18 | 12 | 160 | 34 | 54 | 17 | M 8 | 218г | 2 тижні | 721.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 565.2-26-160-A-SW | 17 | 26 | 32 | 34 | 57 | 18 | 12 | 160 | 34 | 54 | 17 | M 8 | 218г | 2 тижні | 721.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

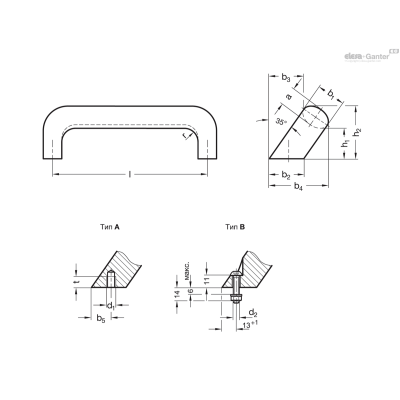

-drawing-400x400.png)
Характеристики
Типи
- Тип A : монтаж з внутрішньої сторони (різьбовий глухий отвір)
- Тип B : монтаж з боку оператора (тільки для b 1 = 26)
Ручка
Алюміній
- З пластиковим покриттям
- Чорний колір, RAL 9005, текстуроване оздоблення SW
- Сріблястий колір, RAL 9006, текстуроване оздоблення SR
- Анодовані, природний колір EL
- Гладка поверхня, вальцьований BL
Кріпильний комплект для типу В
Оцинкована сталь, з блакитною пасивацією
- Гвинти із внутрішнім шестигранником у напівкруглій головці ISO 7380-M6-25
- Шестигранні гайки ISO 4032-M6
- Шайби DIN 125
Інформація

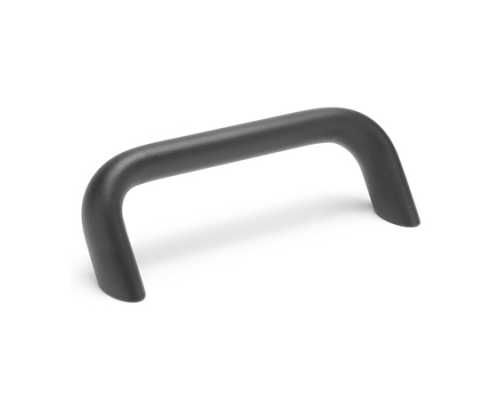

Похилі П-подібні ручки для ящиків та шаф GN 565.2 виготовлені із гнутого алюмінієвого профілю. Їх особливостями є жорсткість та зручна форма.
Кутова контактна поверхня забезпечує комфортніший доступ навіть у важкодоступних місцях, наприклад, кутах.
Для типу В обсяг замовлення входять гвинти з опуклою головкою, шестигранні гайки і шайби.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 565.2 285.24 KB
Load_Rating_Handles_RU 2.21 MB
